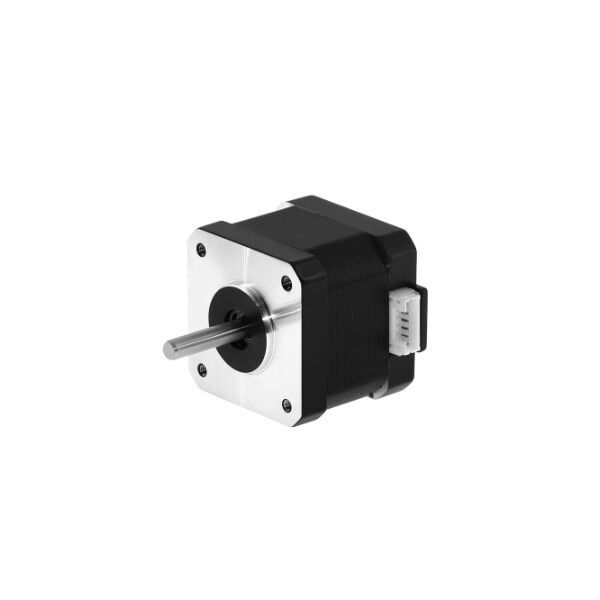

17HS3401S step motor nema 17 grubundadır. 17HS3401S step motoru hibrit çalışma özelliğine sahiptir. Bu step motorlar genel olarak 3D yazıcı ,CNC lazer gibi projelerde kullanılır.
Robolink Akademi Step Motor Nedir? yazımız için tıklayınız.
Özellikler:
- Model No: 17HS3401S
- Faz: 2
- Step açısı(derece): 1.8
- Tur başına adım sayısı : 200
- Çalışma akımı : 1.3 Amper / Faz
- Tutunma torku: 28 N.cm (Min)
- Ağırlık: 220 gram

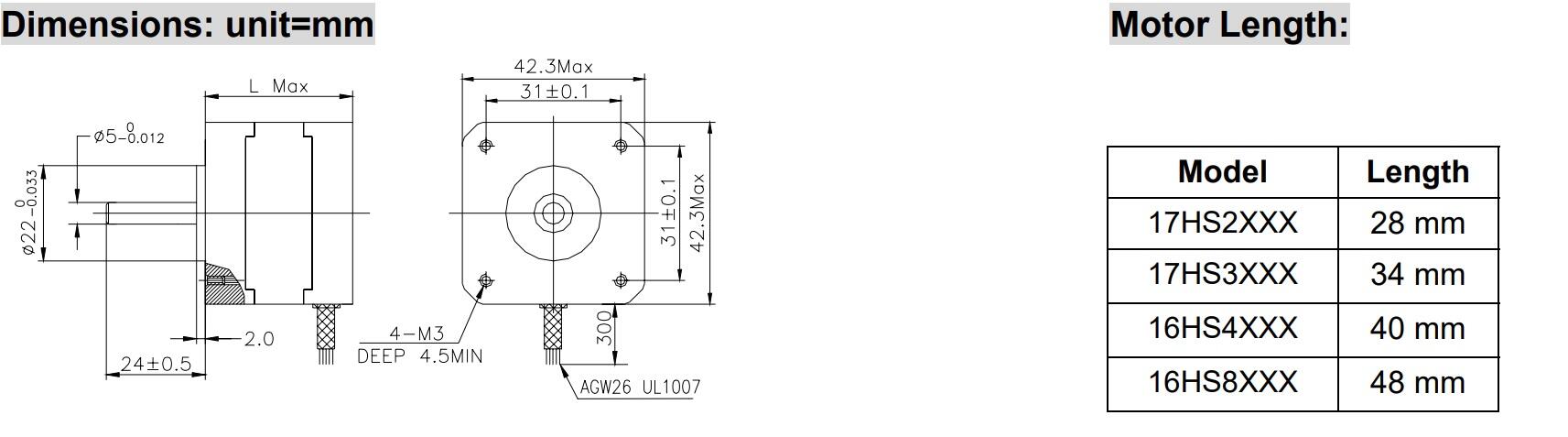

- Motor uzunluk: 34 mm
- Adım açısı doğruluğu :+- %5(tam adım,yükte değilken)
- Direnç doğruluğu:+-%10
- Endüktans doğruluğu: +-%20
- Ortam sıcaklığı: -20 --- +50 (santigrat derece)
- İzolasyon direnci: 100MΩ Min,500VDC
- İzolasyon gücü: 500VAC bir dakika süreyle

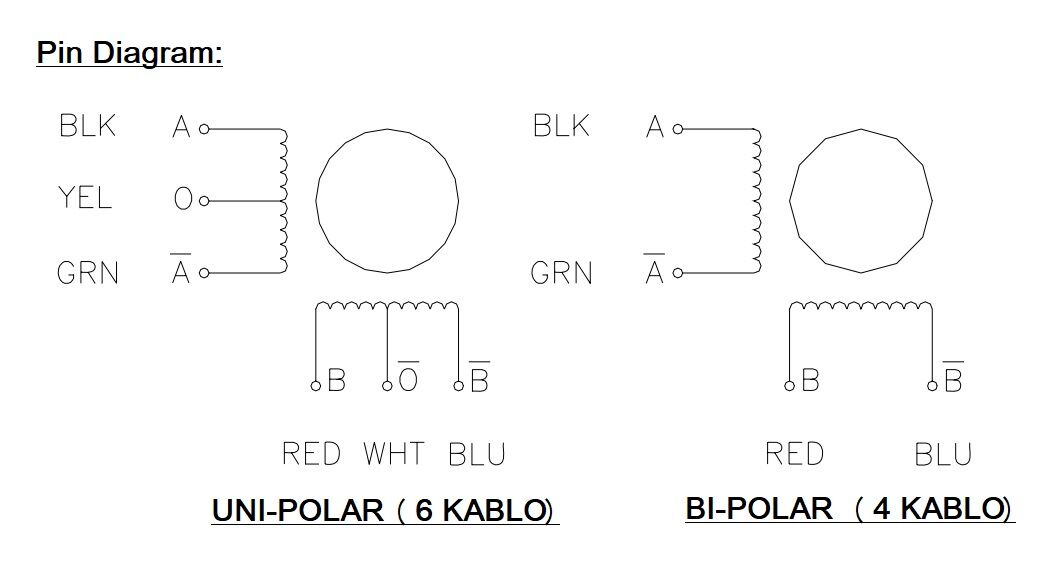

Pin Diagram:
- Kırmızı: A+
- Yeşil: A-
- Sarı: B+
- Siyah: B-

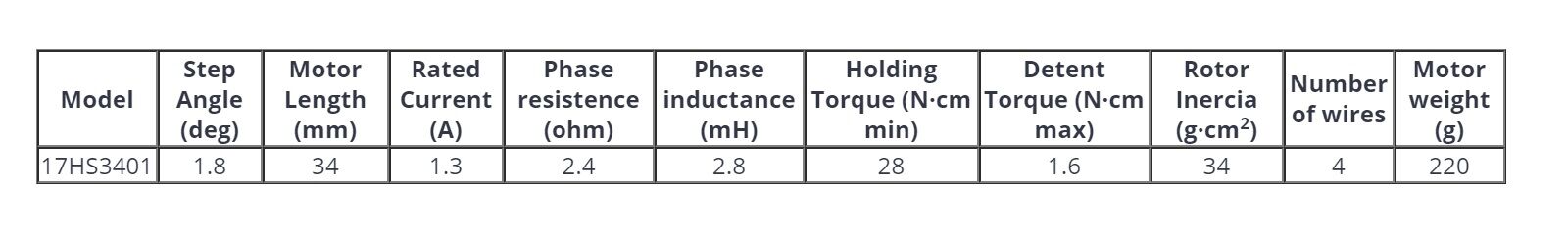

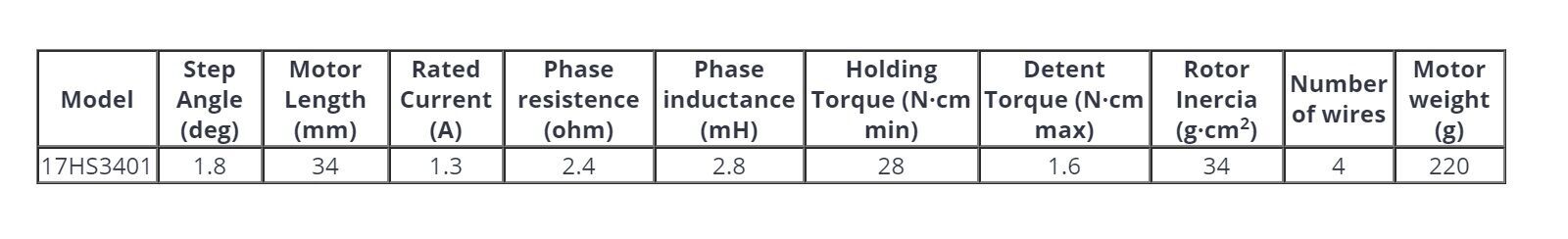

Nominal Elektriksel Özellikler:

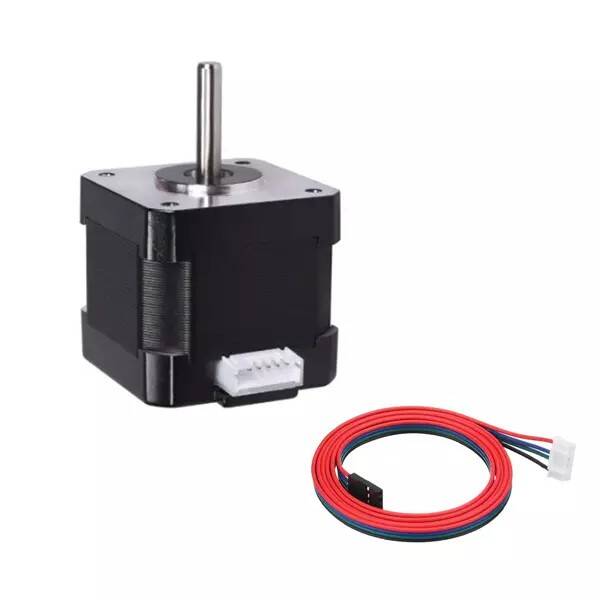

Paket İçeriği:
- 1 x 17HS3401S Step Motor
- 1 x Konnektörlü Bağlantı Kablosu (1 metre-Kablosu 4 damarlıdır.)
