Bakır Plaket Nedir?

Bakır plaket, elektronik devre elemanlarının üzerine yerleştirildiği ve bu elemanlar arasındaki elektriksel iletimin sağlandığı, bir veya iki yüzeyi ince bir bakır tabakasıyla kaplanmış yalıtkan levhadır. Genellikle FR4 (fiberglas) veya pertinaks tabanlı olan bu plaketler, baskı devre kartı (PCB) yapımının ana malzemesidir. Bir bakır plaket, tasarımcıya karmaşık devre şemalarını fiziksel ve kalıcı bir forma dönüştürme imkanı tanır.

Bakır Plaket Nasıl Kullanılır?

Bakır plaket kullanımı, devre şemasının plaket üzerine aktarılmasıyla başlar. İlk aşamada, bakır yüzey iyice temizlenir ve üzerine lazer yazıcı çıktısı veya kalemle devre yolları çizilir. Ardından, bakır yüzeydeki gereksiz alanların uzaklaştırılması için bakır plaket eritme (asit banyosu) işlemi uygulanır. Asit banyosu sonrasında sadece çizilen yollar kalır. Son aşamada ise komponent bacakları için delikler delinir ve lehimleme yapılarak devre tamamlanır. Eğer hazır bir yapı isteniyorsa, lehimleme doğrudan delikli bakır plaket üzerine de yapılabilir.

Bakır Plaket Modelleri

Projelerin karmaşıklığına ve montaj tipine göre farklı bakır plaket modelleri mevcuttur:

• Tek Taraflı Bakır Plaket: Sadece bir yüzünde bakır bulunan, hobi devreleri ve basit projeler için en çok tercih edilen modeldir.
• Çift Taraflı Bakır Plaket: Her iki yüzeyi de bakır kaplı olan bu model, daha yoğun ve karmaşık devrelerin tasarlanmasına olanak tanır.
• Delikli Bakır Plaket (Pertinaks): Üzerinde hazır delikler ve bakır adacıklar bulunan, asit banyosu gerektirmeyen pratik prototipleme kartlarıdır.
• FR4 Fiber Plaketler: Yüksek ısı dayanımı ve mekanik güç sağlayan, profesyonel standartlardaki plaketlerdir.

Bakır Plaket Kesimi

Bakır plaketler genellikle büyük levhalar halinde üretilir ve projenin boyutuna göre kesilmesi gerekir. Plaket kesimi için özel PCB makasları (giotin) kullanılabileceği gibi, hobi amaçlı kullanımlarda maket bıçağı veya ince dişli bir demir testeresi de tercih edilebilir. Maket bıçağı ile kesim yaparken, plaketin her iki yüzeyinden de derin çizikler atıldıktan sonra sert bir kenarda kırılarak düzgün bir hat elde edilebilir. Kesim sonrası kenarların zımparalanması, pürüzsüz bir bitiş sağlar.

Bakır Plaket Ölçüleri

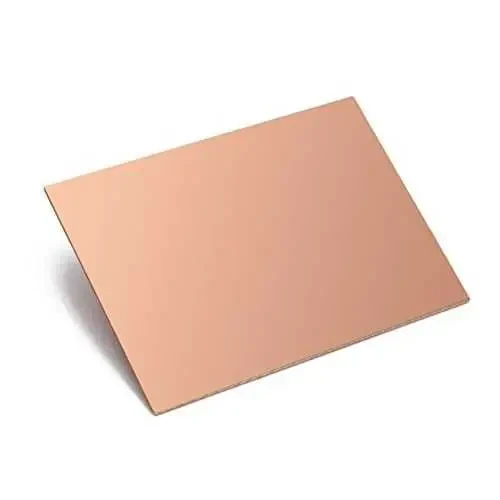

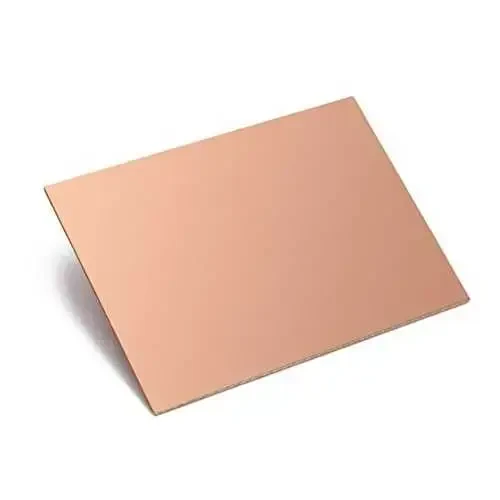

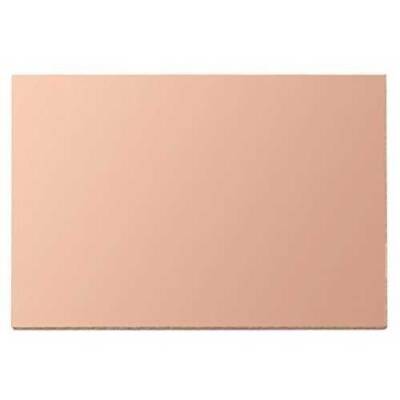

Bakır plaketler, farklı devre boyutlarına uyum sağlaması için standart ölçülerde üretilir. En yaygın kullanılan bakır plaket ölçüleri arasında 10x15 cm, 20x30 cm ve 5x10 cm gibi seçenekler bulunur. Ayrıca endüstriyel boyutta projeler için daha büyük ebatlarda plaketler de mevcuttur. Seçim yaparken devrenin kaplayacağı alanın yanı sıra, asit banyosu yapılacak kabın boyutları da göz önünde bulundurulmalıdır.

Bakır Plaket Fiyatları

Bakır plaket fiyatları, plaketin taban malzemesine (fiber veya pertinaks), boyutuna ve bakır katman sayısına göre değişiklik gösterir. Standart tek taraflı modeller oldukça ekonomik çözümler sunarken, çift taraflı bakır plaket ve FR4 tabanlı profesyonel modeller biraz daha farklı bir fiyatlandırmaya sahiptir. Paket halindeki çoklu alımlar veya delikli bakır plaket setleri, birim maliyeti düşürerek bütçe dostu bir seçenek oluşturur.

Bakır Plaket Alırken Dikkat Etmeniz Gerekenler

Kaliteli bir baskı devre elde etmek için bakır plaket seçerken maddeleme yapmadan şu detaylara dikkat etmelisiniz. Plaketin üzerindeki bakır katmanının homojen dağılmış olması ve üzerinde derin çizikler veya oksitlenme lekeleri bulunmaması, iletkenlik kalitesi için hayati önem taşır. Eğer yüksek frekanslı veya ısınan bir devre kuracaksanız, pertinaks yerine ısıya daha dayanıklı olan fiberglas (FR4) tabanlı ürünleri tercih etmeniz projenizin ömrünü uzatacaktır. Ayrıca bakır plaket eritme sürecinde yolların zarar görmemesi için bakır kalınlığının (genellikle 35 mikron) standartlara uygun olduğundan emin olmalısınız. Çift taraflı tasarımlar yapacaksanız, plaketin her iki yüzeyinin de aynı kalitede bakırla kaplı olduğunu kontrol etmek montaj hatalarını minimize edecektir.

Elektronik projelerinizde profesyonel sonuçlar almak için ihtiyacınıza en uygun bakır plaket seçeneklerini kategorimizde bulabilir, uygun fiyatlarla hemen sipariş verebilirsiniz. Dayanıklı yapısı ve yüksek iletkenlik performansıyla öne çıkan plaket modellerimizle devre tasarımlarınızı mükemmelliğe taşıyın.
