DIP switch (Dual In-line Package Switch), aslında karmaşık görünen devre kartlarının üzerinde yer alan, elle müdahale edebildiğimiz o minik anahtar gruplarıdır. "Çift hatlı paket" ifadesi kafanızı karıştırmasın; bu sadece anahtarın altındaki pinlerin diziliş şeklini anlatır.
Teknik bir tabirle söylemek gerekirse dip switch nedir sorusuna; bir cihazın yazılımına hiç dokunmadan, sadece fiziksel bir dokunuşla ona talimat vermemizi sağlayan küçük kontrol merkezidir diyebiliriz. Bu anahtarları kullanarak devrenin akışını "açık" veya "kapalı" konumuna getirerek cihazın nasıl davranacağını belirlersiniz.
Bu anahtarların en büyük marifeti, cihazın beynine (yazılımına) girmeden fonksiyonları değiştirme imkanı sunmasıdır. Özellikle şu durumlarda hayat kurtarıcı olurlar:

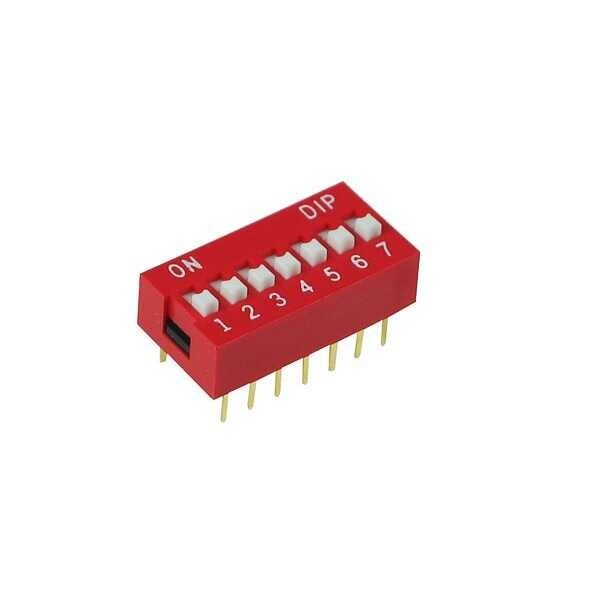

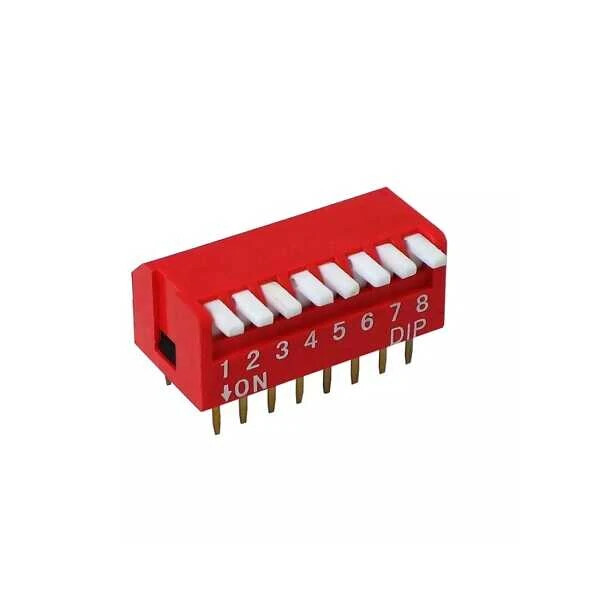

Piyasada ihtiyaca göre tasarlanmış birkaç farklı versiyonla karşılaşabilirsiniz. En sık göreceğiniz tür, yukarı-aşağı hareket ettirilen sürgülü (slide) modellerdir. Eğer anahtarlar devrenin kenarında duruyorsa ve bir piyano tuşuna basıyormuş gibi hareket ediyorsa buna piyano tipi diyoruz.
Bunların dışında, özellikle sayısal değerleri hızla seçmek için kullanılan ve üzerinde rakamlar olan döner (rotary) modeller de mevcuttur. Bir de küçük bir tahterevalliyi andıran, üzerine basılarak yönü değiştirilen rocker tipi anahtarlar vardır ki bunlar da kullanım kolaylığı nedeniyle sıkça tercih edilir.
Aslında farkında olmasak da bu küçük parçalar günlük hayatımızda pek çok noktada karşımıza çıkıyor. Bilgisayarların iç dünyasından tutun da binaların güvenlik sistemlerine kadar her yerde onlara ihtiyaç var. Mesela bir fabrikanın otomasyon sistemindeki cihazların birbiriyle karışmaması için bu anahtarlar kullanılır. Evlerimizde ise genellikle bariyer kumandalarında veya kablosuz sensörlerin frekansını ayarlarken onlara başvururuz.
Bütçe konusuna gelirsek, dip switch fiyatları genellikle cebi yormayan, oldukça ekonomik seviyelerdedir. Tabii burada seçeceğiniz modelin kaçlı olduğu ve üretim kalitesi fiyatı ufak da olsa etkiler.
Örneğin, basit bir hobi projesinde kullanacağınız 2 pin dip switch veya 4 pin dip switch çok cüzi rakamlara bulunabilirken; endüstriyel standartlarda, yüksek sıcaklığa dayanıklı veya altın kaplama kontaklı modellerin fiyatı biraz daha farklı olabilir. Projenizin büyüklüğüne göre toplu alım yaptığınızda ise maliyetlerin çok daha avantajlı hale geldiğini göreceksiniz.
Doğru anahtarı seçmek, projenizin gelecekte sorun çıkarmaması için oldukça önemlidir. Seçim yaparken şu üç temel noktayı göz önünde bulundurmanız yeterli olacaktır:
Pin yapılandırması yaparken aslında dijital bir dil konuşursunuz. Her anahtarın "on" konumu 1'i, "off" konumu ise 0'ı temsil eder.
Diyelim ki elinizde 4 pin dip switch ünitesi var; bu dört anahtarı farklı kombinasyonlarla dizerek tam 16 farklı ayar oluşturabilirsiniz. Yapılandırma esnasında genellikle ince uçlu bir cımbız veya küçük bir tornavida kullanmak işinizi kolaylaştırır. Cihazın kılavuzundaki tabloya bakarak, hangi anahtarın yukarıda hangisinin aşağıda olması gerektiğini belirleyip yerlerine itmeniz yeterlidir. Bu işlem bittiğinde, cihazınız artık verdiğiniz bu fiziksel talimata göre çalışmaya hazır hale gelir.
