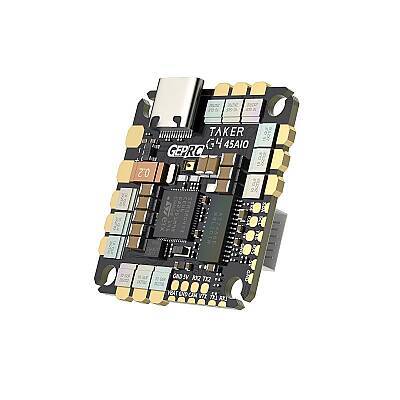

GEPRC TAKER G4 45A 8Bit 4in1 FPV Drone ESC - Uçuş Kontrol Kartı

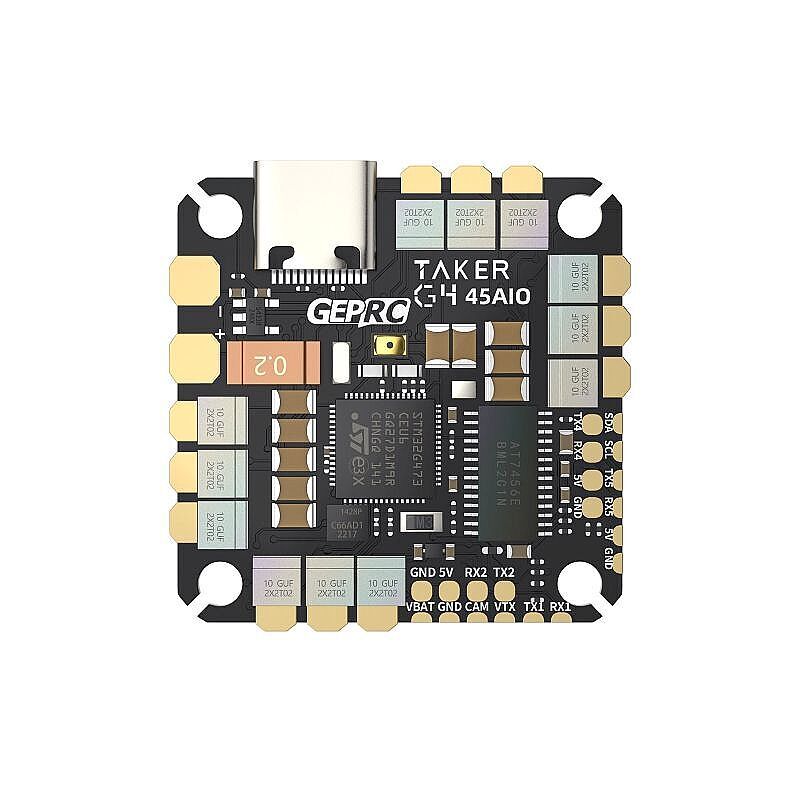

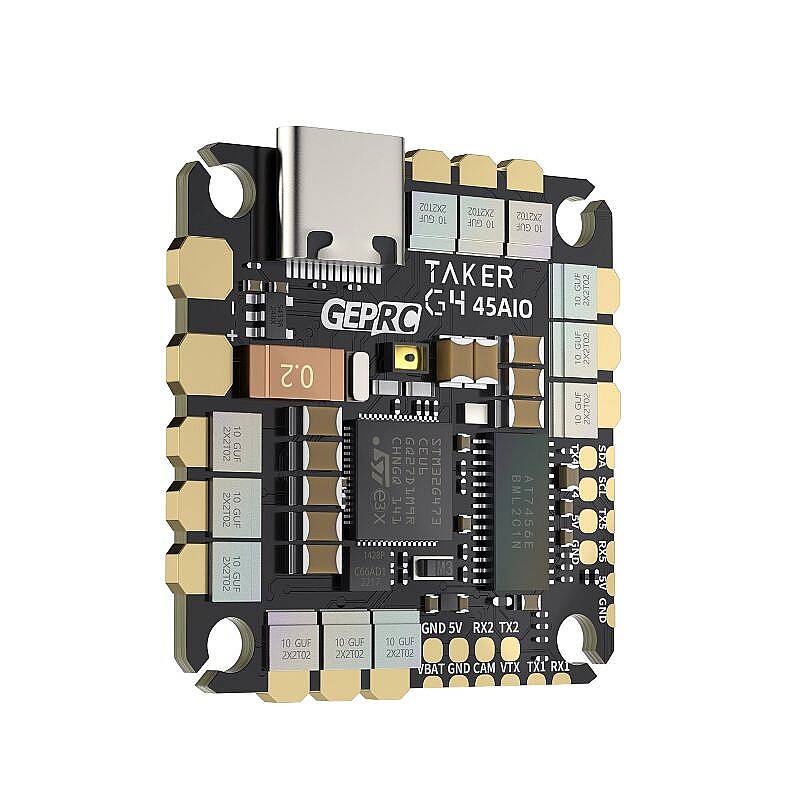

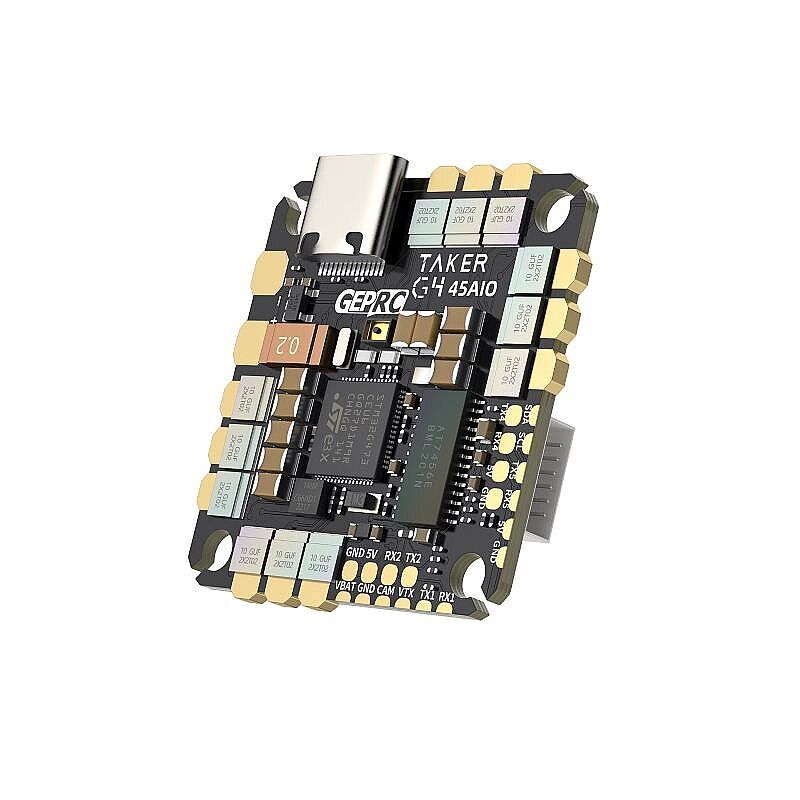

GEPRC TAKER G4 45A 8Bit AIO, FPV drone sistemlerinde uçuş kontrol kartı ve dört motor için ESC'yi tek bir kompakt kart üzerinde birleştiren AIO (All-in-One) uçuş kontrol çözümüdür. Güçlü STM32G473CEU6 işlemcisi, ICM42688-P IMU, entegre 45A 4in1 ESC ve 2S-6S LiPo desteği sayesinde kompakt FPV drone projelerinde yüksek performans sunmak üzere geliştirilmiştir.

Kartın yalnızca 9 gram ağırlığında olması, özellikle toplam ağırlığın önemli olduğu Cinewhoop, freestyle ve long-range FPV sistemlerinde avantaj sağlar. GEPRC bu kartı kendi Cinebot25 ve Tern-LR40 gibi hazır FPV modellerinde de kullanmaktadır.

STM32G473 İşlemcili Uçuş Kontrolcüsü

TAKER G4 üzerinde STM32G473CEU6 MCU bulunur. G473 kontrolcü 170MHz çalışma frekansına sahiptir ve FPV uçuş hesaplamalarını hızlı şekilde gerçekleştirmek üzere tasarlanmıştır. Uçuş kontrol kartının firmware hedefi TAKERG4AIO olarak belirtilmiştir.

ICM42688-P IMU

Kart üzerinde ICM42688-P IMU kullanılmaktadır. Uçuş kontrolcüsü, drone'un hareketlerini algılayarak Betaflight üzerinden gerçekleştirilen uçuş kontrol hesaplamaları için gerekli verileri sağlar.

Entegre 45A 4in1 ESC

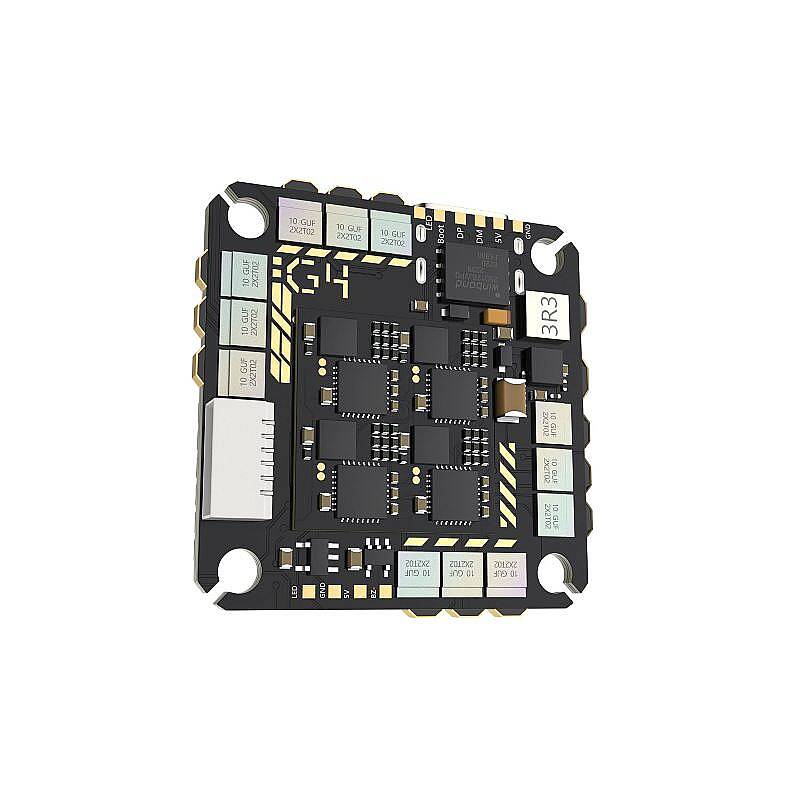

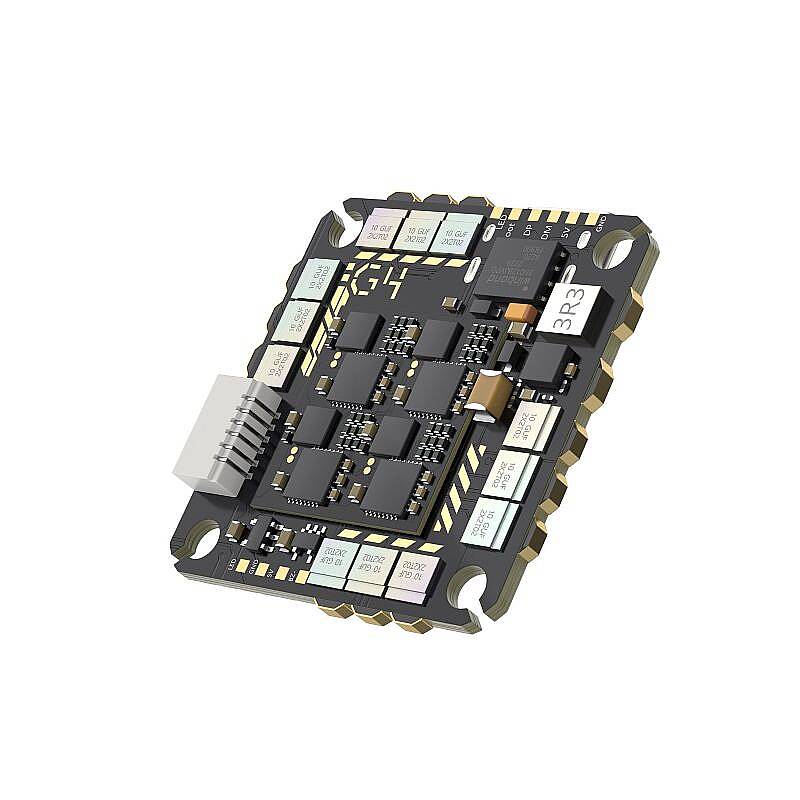

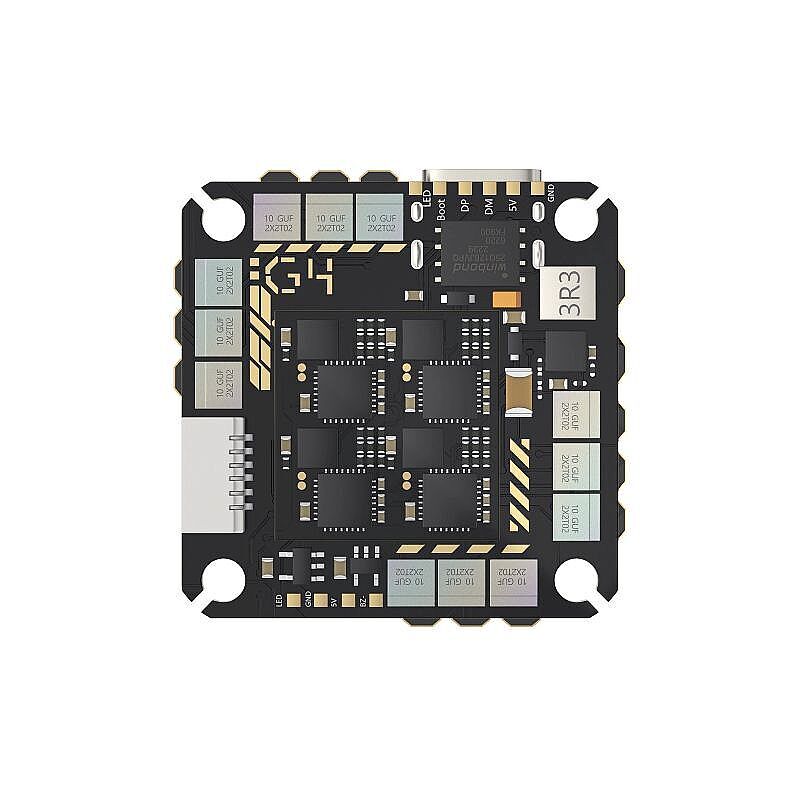

TAKER G4 AIO'nun en önemli avantajlarından biri, uçuş kontrol kartıyla birlikte 4in1 ESC'nin aynı PCB üzerinde bulunmasıdır. Böylece ayrı bir FC ve ESC stack kullanmaya gerek kalmadan daha kompakt bir elektronik yerleşim oluşturulabilir.

Entegre 8Bit ESC, kanal başına 45A sürekli akım kapasitesine sahiptir. Üreticinin güncel ürün sayfasında anlık akım değeri 50A / 5 saniye olarak belirtilmektedir.

2S-6S LiPo Desteği

GEPRC TAKER G4 45A AIO, 2S ile 6S arasındaki LiPo bataryaları destekler. Bu geniş giriş voltajı aralığı sayesinde farklı FPV motor, pervane ve batarya kombinasyonlarının kullanıldığı projelere uyarlanabilir.

DShot600 Desteği

Entegre ESC;

DShot600, OneShot ve MultiShot protokollerini destekler. Böylece modern FPV drone sistemlerinde kullanılan hızlı dijital motor kontrol protokolleriyle çalışabilir.

Betaflight OSD

Kart üzerinde AT7456E tabanlı Betaflight OSD bulunur. Analog FPV sistemlerinde uçuş sırasında batarya voltajı, uçuş süresi ve diğer Betaflight telemetri bilgilerinin görüntü üzerine aktarılmasına olanak sağlar.

5V 3A BEC

TAKER G4 AIO üzerinde 5V 3A BEC çıkışı bulunur. Uygun FPV çevre birimlerinin beslenmesinde kullanılabilecek regüle 5V çıkış sağlar.

Type-C USB Bağlantısı

Kart üzerinde modern USB Type-C bağlantısı bulunmaktadır. Bilgisayar bağlantısı üzerinden Betaflight yapılandırması ve firmware işlemlerinin gerçekleştirilmesini kolaylaştırır.

Teknik Özellikler

• Marka: GEPRC
• Model: TAKER G4 45A 8Bit AIO
• Kart Tipi: AIO Uçuş Kontrol Kartı + 4in1 ESC
• FC MCU: STM32G473CEU6
• MCU Çalışma Frekansı: 170MHz
• IMU: ICM42688-P
• Firmware Target: TAKERG4AIO
• OSD: Betaflight OSD / AT7456E

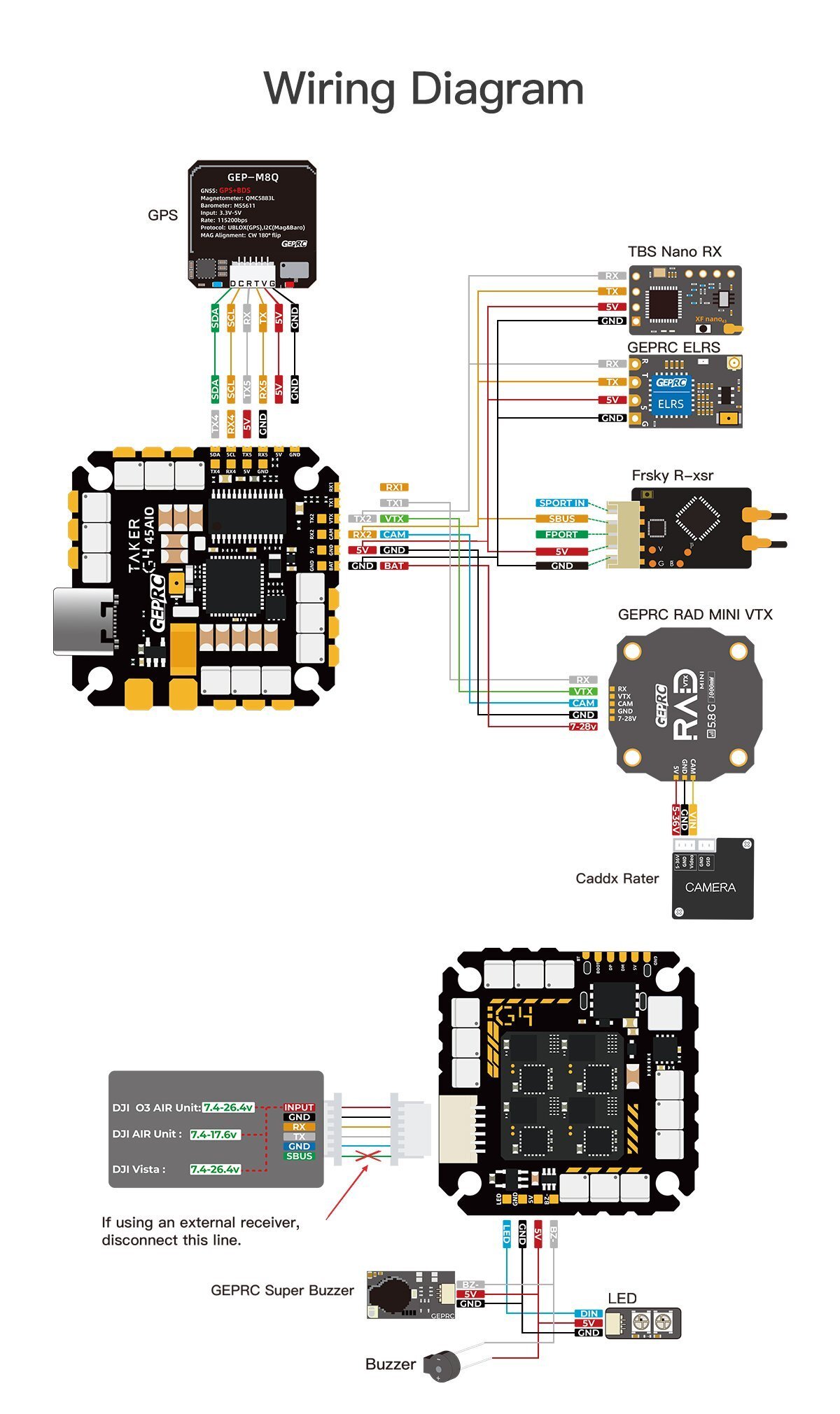

• UART: R1/T1, R2/T2, R4/T4, R5/T5
• Buzzer Desteği: Var
• LED Desteği: Var
• USB: Type-C
• BEC Çıkışı: 5V / 3A
• ESC Tipi: Entegre 8Bit 4in1 ESC
• ESC MCU: QF32MT
• Sürekli Akım: 45A
• Anlık Akım: 50A / 5 saniye
• Giriş Voltajı: 2S-6S LiPo
• ESC Protokolleri: DShot600 / OneShot / MultiShot
• Akım Sensörü: Var
• ESC Target: F4A AIO

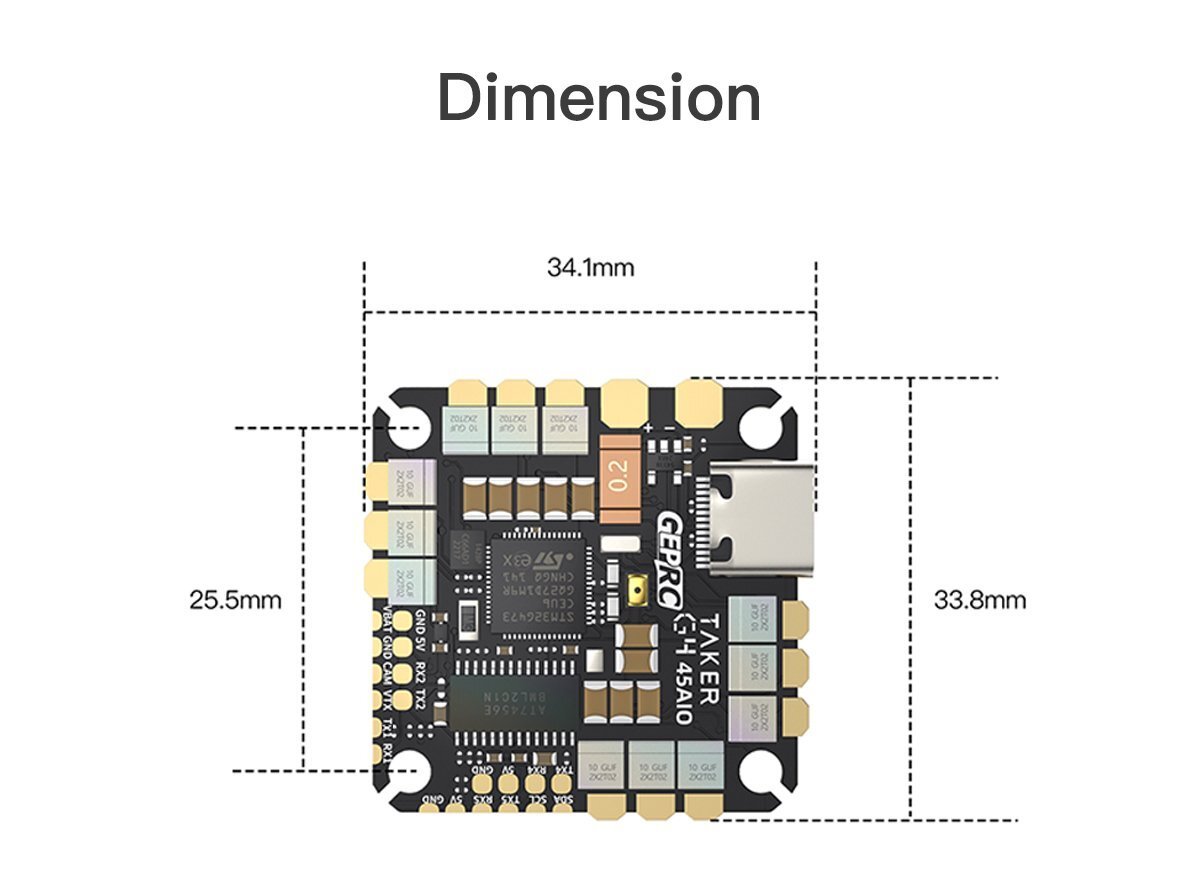

• Kart Ölçüsü: 33.8 × 34.1 mm
• Montaj Delik Aralığı: 25.5 × 25.5 mm
• Ağırlık: 9 g

Kullanım Alanları

GEPRC TAKER G4 45A AIO; Cinewhoop, freestyle, long-range ve özel FPV drone projelerinde kullanılabilir. FC ve ESC'nin tek kart üzerinde bulunması, özellikle elektronik alanın sınırlı olduğu kompakt FPV gövdelerinde daha düzenli ve hafif bir kurulum yapılmasına yardımcı olur.

GEPRC'nin kendi Cinebot25 serisinde ve Tern-LR40 4 inç long-range FPV modelinde de TAKER G4 45A 8Bit AIO kullanılmaktadır.

Paket İçeriği

• 1 x GEPRC TAKER G4 45A 8Bit AIO Uçuş Kontrol Kartı
• 1 x Kablo Seti
