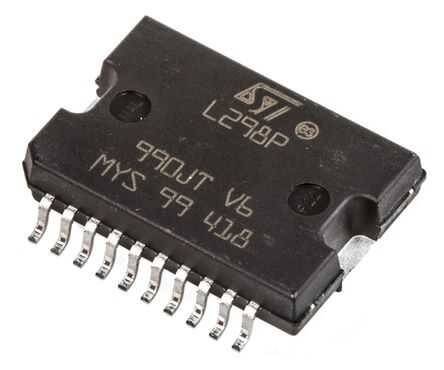

L298P

Çift yönlü motor sürebilme özelliğine sahip bu entegre, 1 motor için 2A akım verebilmektedir. Motor sürücü kartlarında sıklıkla tercih edilmektedir.

L298P içeriğinde diyot bulunmamaktadır. Bu sebeple çift yönlü motor sürmek isterseniz, diyotları kendiniz bağlamalısınız.

Not : Diyotları doğru bağlamadığınız takdirde L298P zarar görebilir.

Özellikler:

• Çalışma Gerilimi : 4.8V – 46VDC
• Çıkış Akımı : 2A (Motor Başına)
• Pin Çıkışları:
  • GND : 1-10-11-20
  • N.C. : 3-18
  • Input : 7-9-3-15
  • Output : 4-5-16-17
  • Enable : 8-14
  • Sense : 2-19
  • Logic Supply : 12
  • Main Supply : 6
• Çalışma Sıcaklığı : -25°C – +130°C

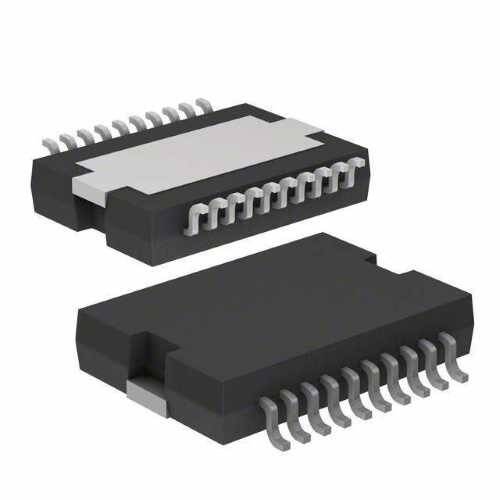

• Kılıf : PowerSO20

Dokümanlar:

• L298P Datasheet
• L298P Step Dosyası

Paket İçeriği:

• 1 x L298P Motor Sürücü
