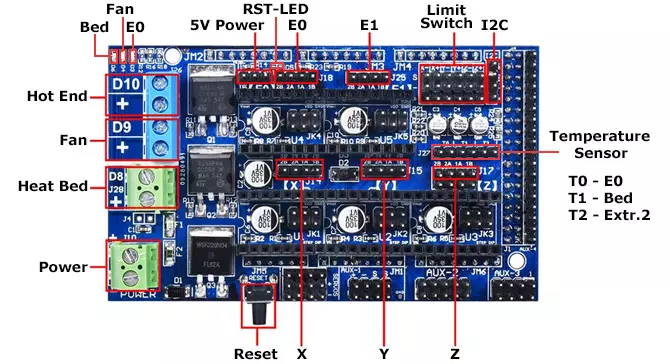

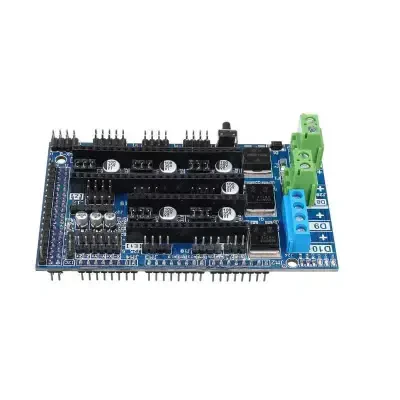

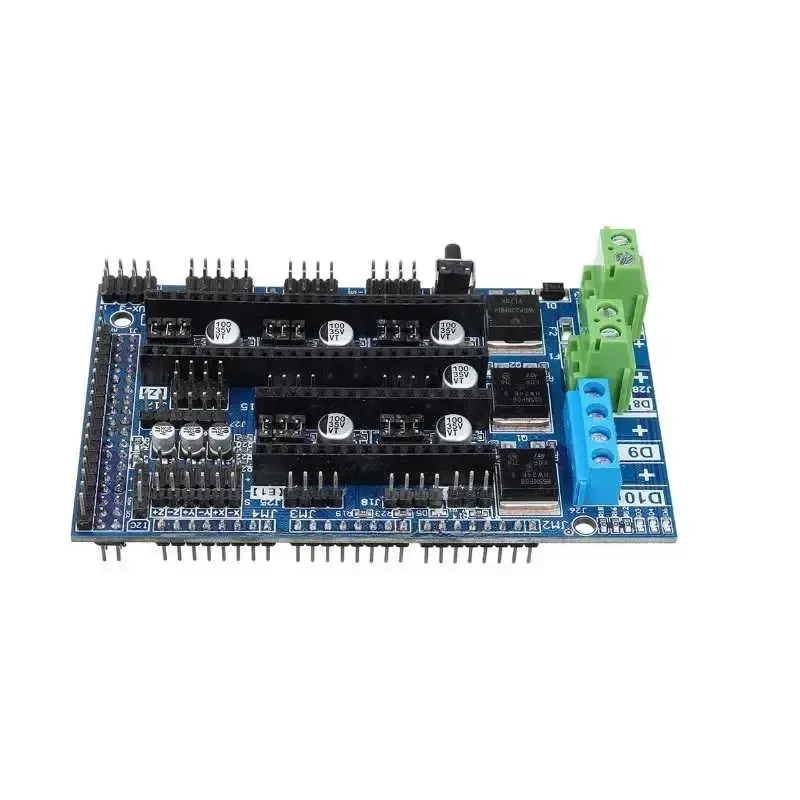

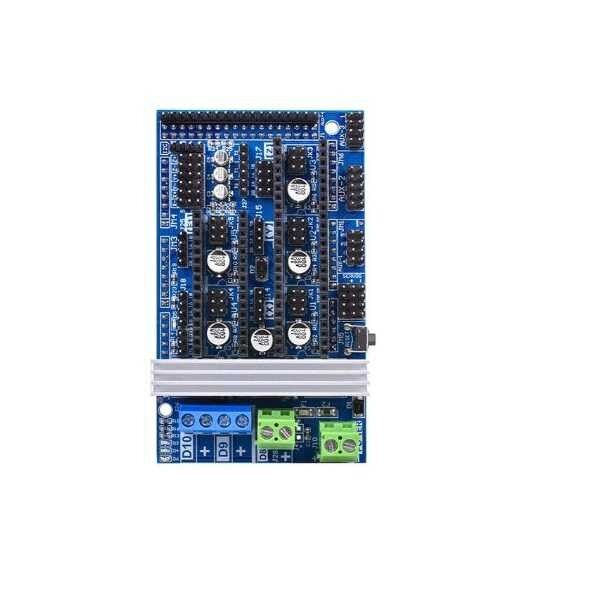

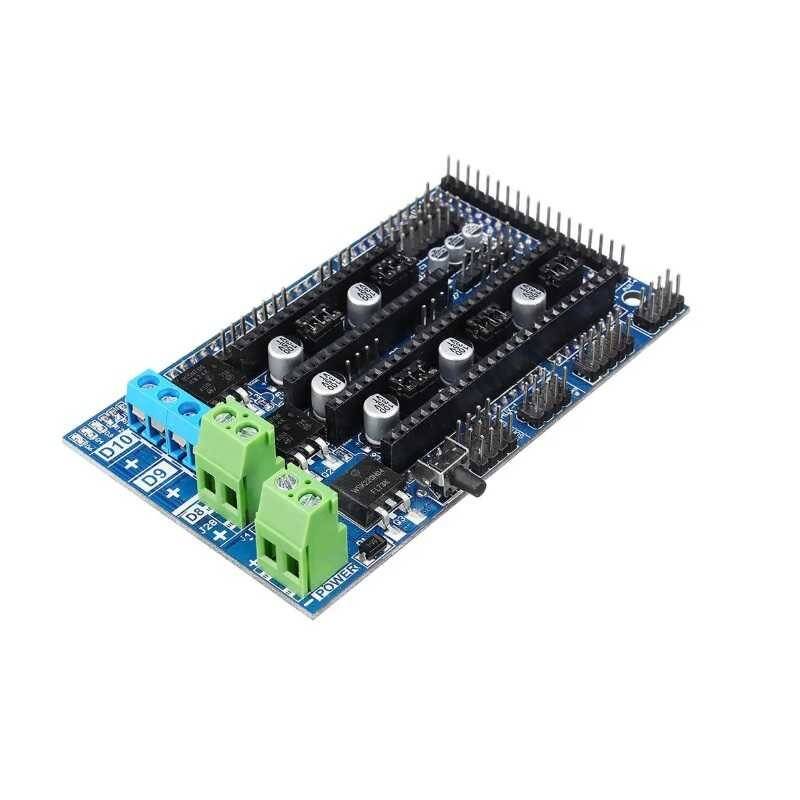

RepRap Ramps v1.6 3D Printer Kontrol Kartı

3 boyutlu yazıcı yapımında kullanılan ana elektronik kartlardan biridir. Arduino Mega ile birebir uyumludur.  Reprap 1.4 ve 1.5 'in eksiklikleri göz önünde bulundurularak geliştirilmiştir. Ramps 1.6, 4 katmanlı pcb yapısı sayesinde ısı dağıtmada yüksek performansa sahiptir. Ramps 1.6, bağlanması daha basit ve kullanışlı olan yeni 2 pin konektörlere de sahiptir, ayrıca kolayca yanmaz. Dahası Ramps 1.6, ısı dağılımına daha iyi bir işlev vermek için MOS tüpünün üzerinde iyi bir soğutucuya sahiptir. Ramps 1.6 'nın gücü, Ramps 1.5'ten daha büyüktür, 270W'a kadar olacaktır ve Ramps 1.5 sadece 200W'a kadar veya 200W'tan daha küçük olabilir.

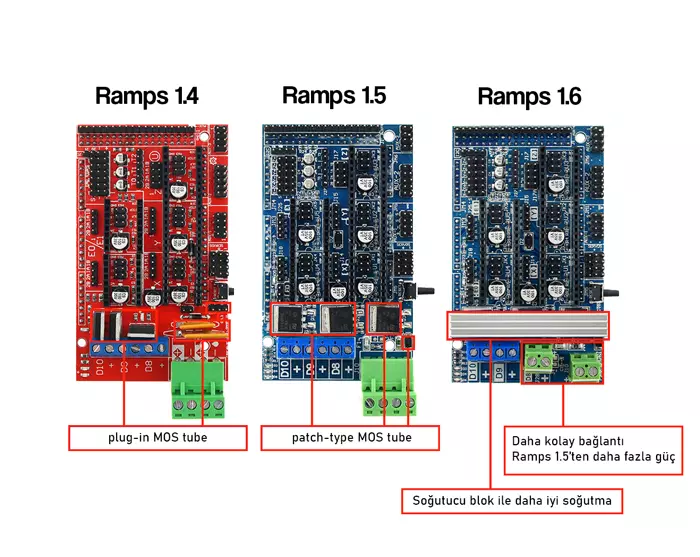

Ramps 1.4 ve 1.5 ile farkları:

• 4 katlı PCB
• Daha güçlü mosfetler
• Daha büyük soğutucu ile optimum soğutma
• Güç beslemesi 2 pin konnektör üzerinden yaplmaktadır.
• Daha yüksek güç beslemesi

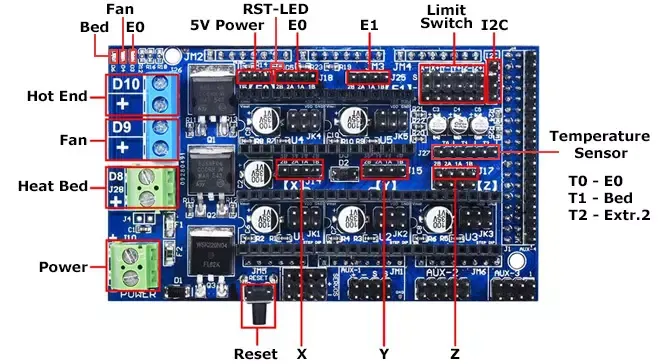

Özellikler:

• Model: Ramps 1.6

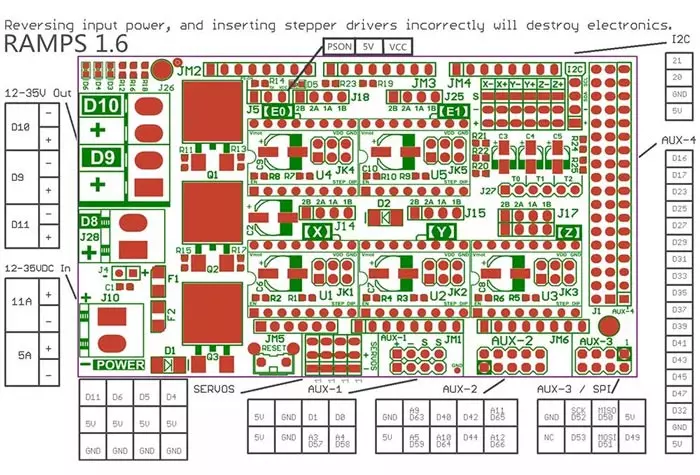

• LCD ve diğer parçalara genişletilebilir.
• Isıtıcı ve fan MOSFET çıkışları ve 3 termistör arabirimi vardır.
• 5A ek güvenlik ve bileşen koruma sigortası
• Isıtmalı yatak ek 11A sigortaları kontrol eder.
• 5 step sürücü kapasitesi vardır.
• I2C ve SPI pinleri gelecekteki genişleme için kullanılabilir.
• Boyut: 101.5 x 60.5mm
• Destek motor sürücüleri: beş motor sürücüleri eşzamanlı olarak, A4988, DRV8825 ve diğer motor sürücüleri
• Giriş voltajı: 12 V
• MOSFET: B55NF06

Paket İçeriği:

• 1 x RepRap Ramps v1.6 3D Printer Kontrol Kartı

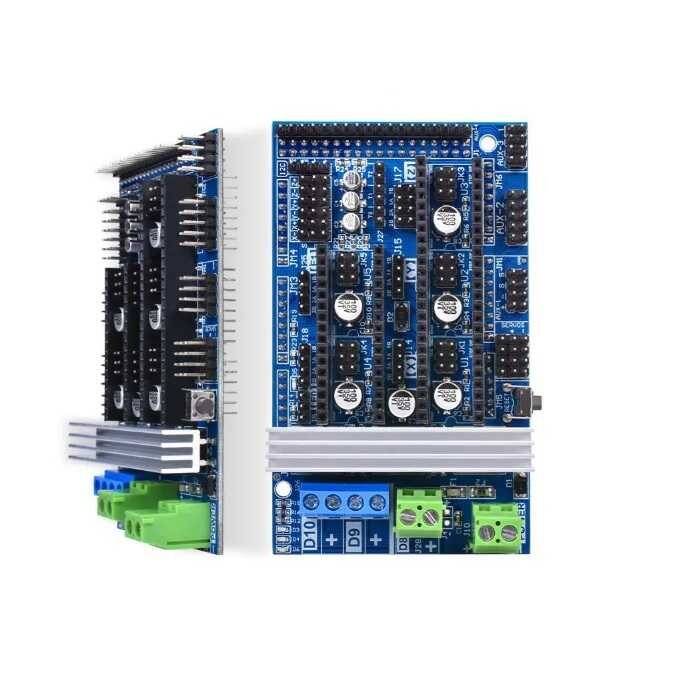

• 1 x Soğutucu Blok
• Mini jumper(şönt)
