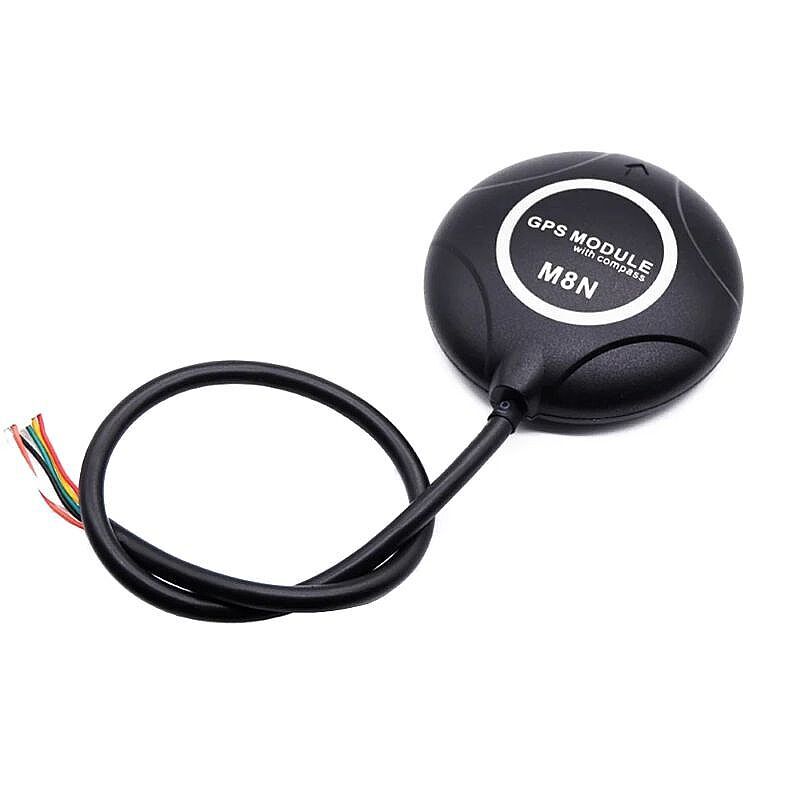

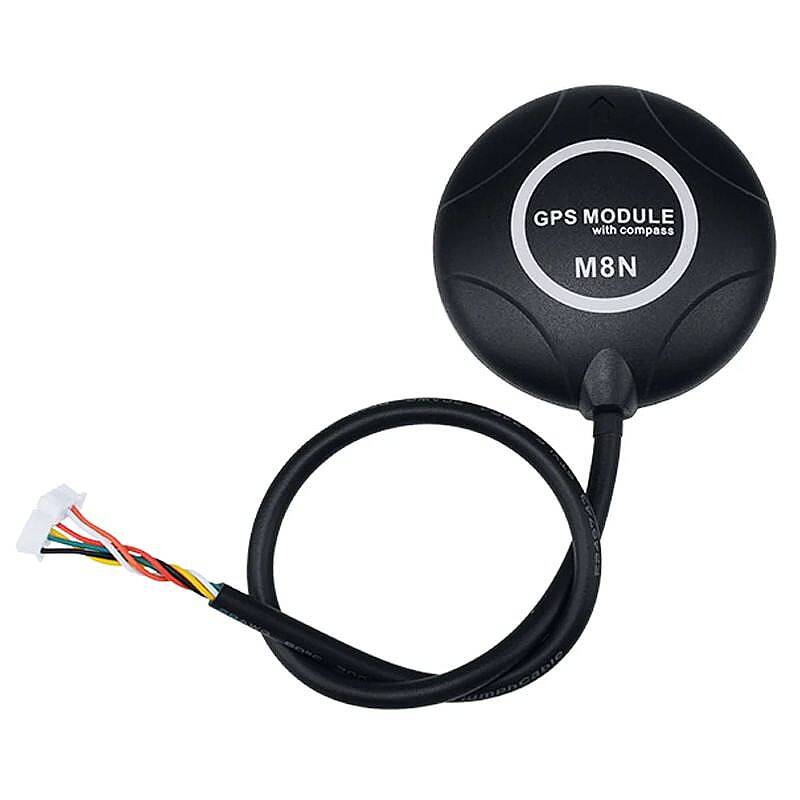

Ublox NEO-M8N GPS Modülü - HMC5883 Pusulalı - APM/Pixhawk Uyumlu

Ublox NEO-M8N GPS Modülü, drone, insansız hava aracı ve robotik projelerde hassas konumlandırma sağlamak amacıyla geliştirilmiş, HMC5883 elektronik pusula sensörüne sahip bir GNSS modülüdür. GPS, GLONASS, BeiDou ve SBAS uydu sistemlerini destekleyerek konum bilgilerinin daha kararlı ve güvenilir şekilde elde edilmesine yardımcı olur.

APM, Pixhawk ve PX4 uçuş kontrol sistemleriyle uyumlu yapısı sayesinde otonom uçuş, konum sabitleme, rota takibi ve otomatik eve dönüş gibi GPS destekli uygulamalarda kullanılabilir.

HMC5883 3 Eksenli Elektronik Pusula

Modül üzerinde bulunan HMC5883 elektronik pusula, manyetik alan verilerini kullanarak yön bilgisinin belirlenmesine yardımcı olur.

GPS konum verileriyle birlikte çalışan pusula sensörü, özellikle drone ve otonom araç uygulamalarında yön kontrolü, navigasyon ve rota takibi için önemli bir avantaj sağlar.

26 Uyduya Kadar Takip Desteği

NEO-M8N GNSS alıcısı, GPS, GLONASS, BeiDou ve SBAS uydu sistemlerini destekler. Uygun koşullarda 26 uyduya kadar takip kapasitesi sunarak konumlandırma performansının artırılmasına yardımcı olur.

Farklı uydu sistemlerinin kullanılması, açık alanlarda daha kararlı konum verileri elde edilmesini destekler.

Yüksek Hassasiyetli Konumlandırma

Modül, uygun çalışma koşullarında yaklaşık 0.7 metre konum hassasiyeti sunacak şekilde belirtilmiştir. İdeal koşullarda 0.5 metre seviyesine kadar hassasiyet elde edilebildiği ifade edilmektedir.

Gerçek konum doğruluğu; uydu sayısı, anten konumu, çevresel engeller ve sinyal kalitesine bağlı olarak değişiklik gösterebilir.

10Hz Konum Güncelleme Hızı

10Hz'ye kadar konum güncelleme desteği sayesinde hareket halindeki drone ve robotik sistemlerin konum bilgileri hızlı şekilde takip edilebilir.

Bu özellik, otonom uçuş ve navigasyon uygulamalarında uçuş kontrol kartına düzenli konum verisi aktarılmasını sağlar.

APM ve Pixhawk Uçuş Kontrol Kartlarıyla Uyumlu

Ublox NEO-M8N GPS Modülü, APM 2.5, APM 2.6, APM 2.8, Pixhawk ve PX4 tabanlı uçuş kontrol sistemleriyle kullanılabilir.

GPS verileri UART haberleşme arayüzü üzerinden, elektronik pusula verileri ise I2C arayüzü üzerinden aktarılır.

APM ve Pixhawk bağlantılarına uygun kablo yapısı sayesinde uyumlu uçuş kontrol kartlarına bağlantı işlemleri kolayca gerçekleştirilebilir.

EEPROM Hafıza ve LED Durum Göstergesi

Dahili EEPROM hafızası sayesinde yapılandırma bilgilerinin korunmasını destekler. Yedek güç sistemi, uydu bağlantısının yeniden kurulması sırasında alıcının çalışma performansına yardımcı olur.

GPS bağlantısı sağlandığında mavi LED göstergesi yanıp sönerek bağlantı durumu hakkında bilgi verir.

Teknik Özellikler

• Marka / GNSS Alıcısı: Ublox NEO-M8N
• Ürün Tipi: GPS/GNSS Konumlandırma Modülü
• Pusula Sensörü: HMC5883
• Pusula Tipi: 3 Eksenli Elektronik Pusula
• Çalışma Gerilimi: 5V DC
• Desteklenen Uydu Sistemleri: GPS, GLONASS, BeiDou, SBAS
• Uydu Takip Kapasitesi: 26 Uyduya Kadar
• Konum Hassasiyeti: Tipik 0.7 m, İdeal Koşullarda 0.5 m'ye Kadar
• Konum Güncelleme Hızı: 10Hz'ye Kadar
• GPS Haberleşme Arayüzü: UART
• Pusula Haberleşme Arayüzü: I2C
• GPS Bağlantısı: APM 5 Pin / Pixhawk 6 Pin
• Pusula Bağlantısı: 4 Pin I2C
• Modül Çapı: 54 mm
• Modül Yüksekliği: 15 mm
• Kablo Uzunluğu: 280 mm
• Ağırlık: 30 g
• Durum Göstergesi: Mavi LED
• Hafıza: Dahili EEPROM
• Uyumlu Uçuş Kontrol Sistemleri: APM 2.5, APM 2.6, APM 2.8, Pixhawk, PX4

Kullanım Alanları

Drone ve insansız hava araçları, otonom uçuş sistemleri, GPS destekli eve dönüş uygulamaları, rota takibi, konum sabitleme, robotik navigasyon projeleri, sabit kanatlı RC uçaklar ve GPS tabanlı araç takip uygulamalarında kullanılabilir.

Paket İçeriği

• 1 x Ublox NEO-M8N GPS Modülü - HMC5883 Pusulalı - APM/Pixhawk Uyumlu
