3 Eksen Mach3 CNC Kontol Kartı - AKZ250-USB3-NPN(B)

Yorumlar (0)
Yorum Yap
Marka/Menşei : Robolink
Ürün Kodu : RLF64A01-0303 Stok: 10+
Barkod Kodu : 8682008468000
4.182,50 TL + KDV
5.019,00 TL
EFT /Havale İndirimi : %3  İndirim
Daha Fazla Robolink
Daha Fazla CNC Malzemeleri
Aynı Gün Kargoda! Hafta içi 17:00, Cumartesi 11:00' a kadar siparişlerde geçerlidir

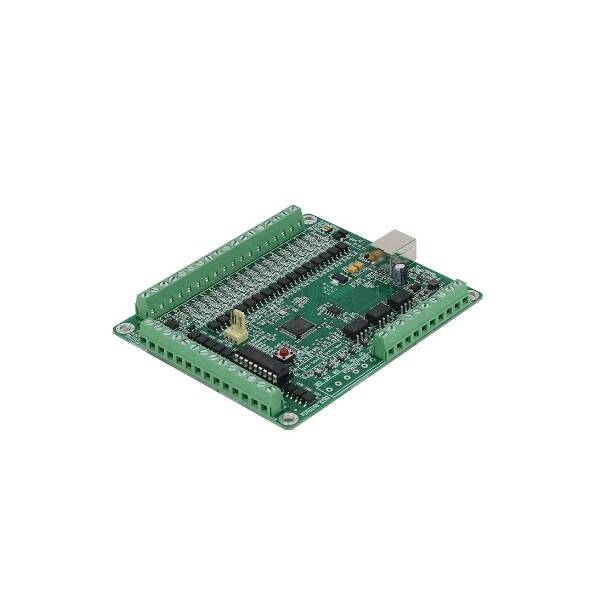

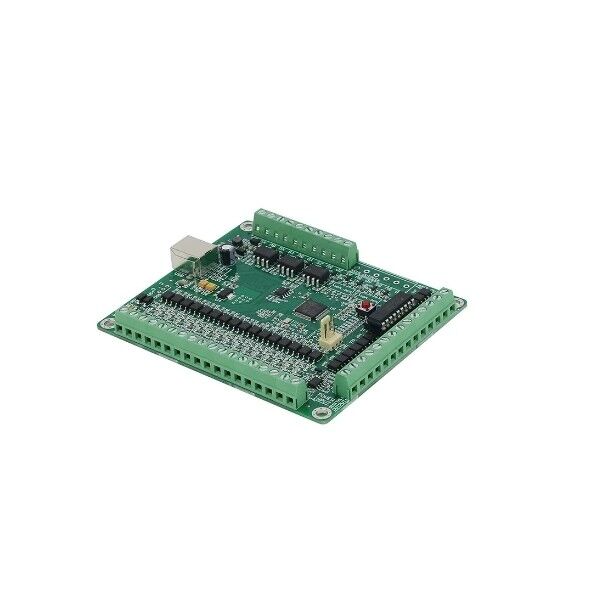

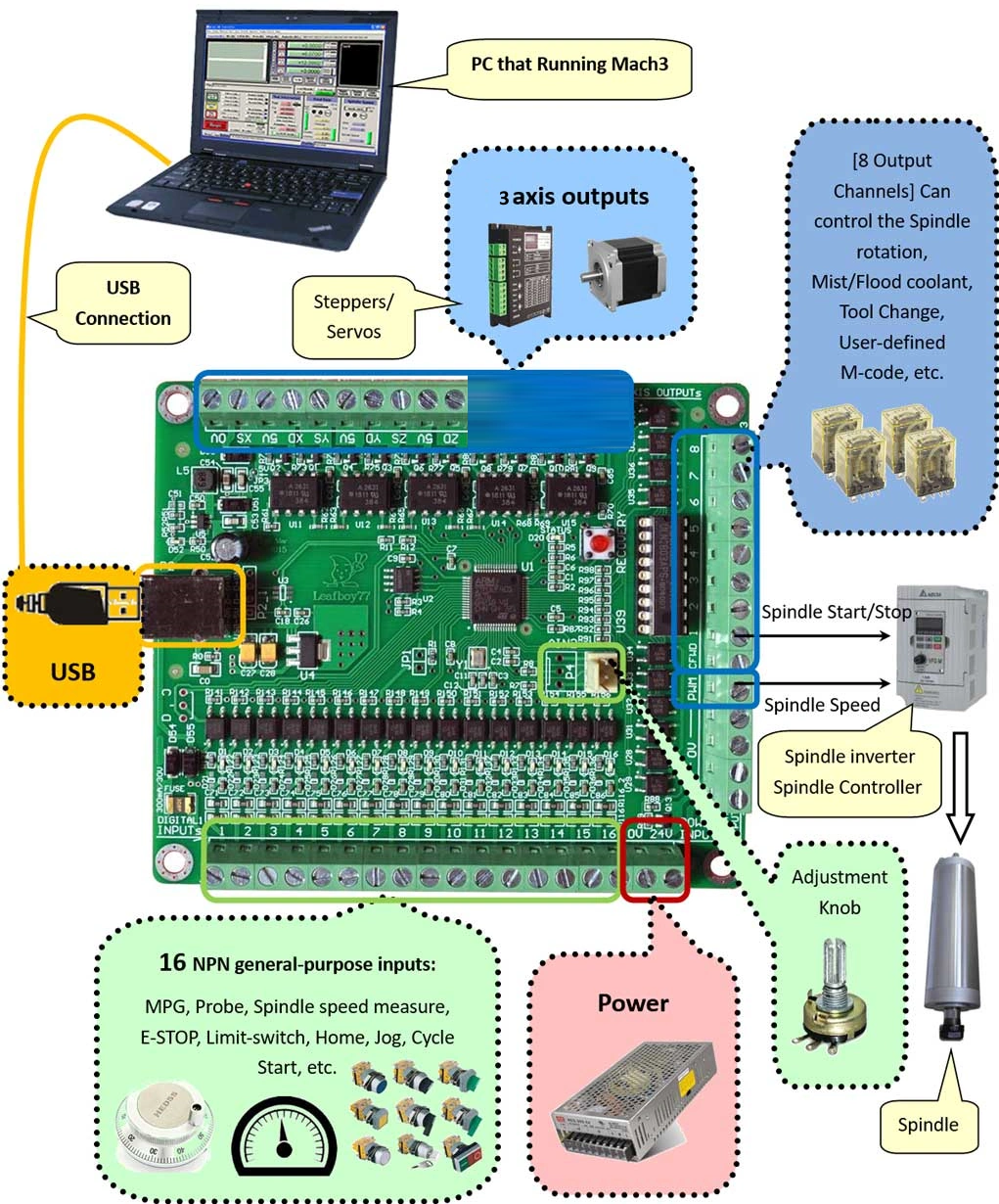

AKZ250-USB3-NPN(B) Mach3 ile çalışan bir 3 eksenli USB arayüz kartıdır (NPN). Kontrol kartı üzerinde CNC uygulamalarında ihtiyaç duyulacak bütün giriş, çıkış birimleri bulunmaktadır.

  • USB Tam hızlı bağlantı
  • 5 eksene kadar, 500kHz darbeli motor, servo veya kademeli motor için uygundur. Herhangi bir eksen, Adım/Yön İş Mili olarak yapılandırılabilir.Mevcut kart 3 eksen içindir
  • Slave axis (çift taraflı motor sürücü: çift X/Y/Z) destekler
  • Home automatic leveling (çift taraflı ana anahtar) destekler
  • Aynı anda 2 MPG için 2 gerçek zamanlı Manuel Darbe Oluşturma (MPG) giriş bağlantı noktası
  • MACH3 MPG, çok adımlı moda ayarlandığında, CNC işleme merkezi ile aynı gerçek zamanlı performansa sorunsuz bir şekilde sahiptir. Kontrol kartında gecikme yoktur ve mekanik sistem performansı tam olarak kullanılır
  • 16 giriş klemensi (MPG, prob, Spindle hız hesabı, e-stop, limit-swtich, home, jog, cycle, start, vb.
  • 8 çıkış klemensi (Spindle yönü kontrolü, mist, flodd, vb. komutlar için)
  • PWM sinyal spindle motor kontrol veya Step/Dir spindle motor kontrol
  • Eksen boşluğu yoktur
  • Makina hızını, jog hızını ve spindle hızını ayarlamak için 2 analog giriş
  • USB bağlantısını ve çalışma durumlarını göstermek için yanıp sönen led
  • 10 MHz'lik 5 yüksek hızlı optokuplör (Çift Kanal), tüm giriş/çıkış sinyallerini izole etmek için 28 genel optokuplör
  • Tüm Mach3 sürümlerini tamamen destekler. Windows XP-Windows10(32bit/64bit) dahil olmak üzere Windows serisini destekler
  • Herhangi bir USB sürücüsü yüklemenize gerek yok, bilgisayara taktıktan sonra kullanılabilir


Özellikler:

  • Arayüz: USB
  • Çıkış Eksen Sayısı: 3 Eksen (yüksek hızlı optokuplör)
  • Çıkış Eksen Frekansı: 500KHz
  • Digital Giriş: 16 x NPN (optokuplör korumalı)
  • Analog Giriş: 2 x 0-3.3V (İzole edilmemiş)
  • MPG Giriş: 2 x NPN (optokuplör izolasyonu)
  • Hız Ölçüm Giriş: 1 x NPN (optokuplör korumalı)
  • Dijital Çıkış: Açık kollektör çıkışı 8 x 500mA (Optocoupler izolasyonu)
  • Analog Çıkış: PWM açık kollektör çıkışı 1 x 10mA (Optocoupler izolasyonu)

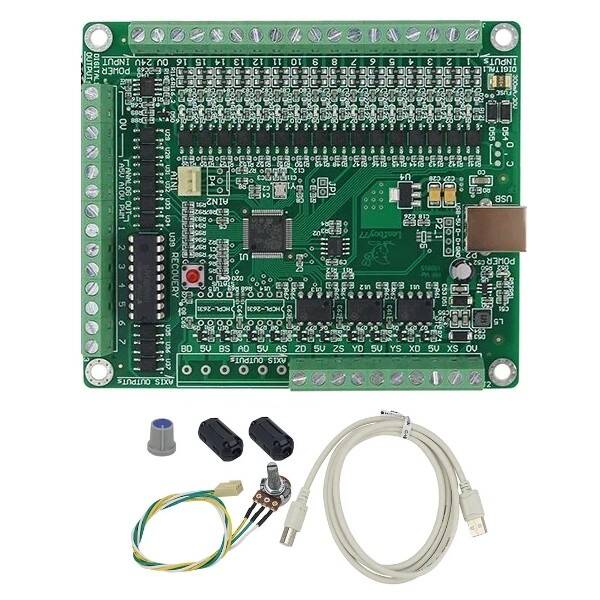

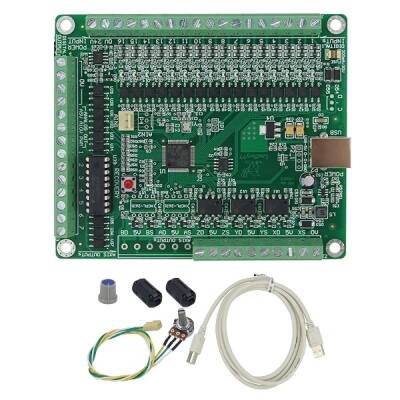

Paket İçeriği:

  • 1 x LF77-AKZ250-USB3-NPN-3AXIS MACH3 CNC Kontol Kartı
  • 1 x USB Kablo - 1.5m
  • 1 x Potansiyometre ve bağlantı kablosu (Lehimli)
  • 1 x Potansiyometre Başı
  • 2 x Ferrite Bead Gürültü Önleyici
