3S 10A 12V BMS 18650 Li-ion Pil Korumalı Balans Devresi
Ürün Kodu : RLD1B02-0148 PRCode : 0148 Barkod : 8682008431127 Marka/Menşei : Robolink
Stok : 20+
38,35 TL
KDV Hariç Fiyatı : 32,50 TL
Aynı Gün Kargo
Bu ürün hafta içi 17:00’den önceki siparişlerde aynı gün kargolanır.Kargo Ücreti
Sepet tutarına göre hesaplanır. Detaylı bilgi için tıklayınız.Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- Yorumlar (2)
- Tavsiye Et
- Öneri Kutusu
-

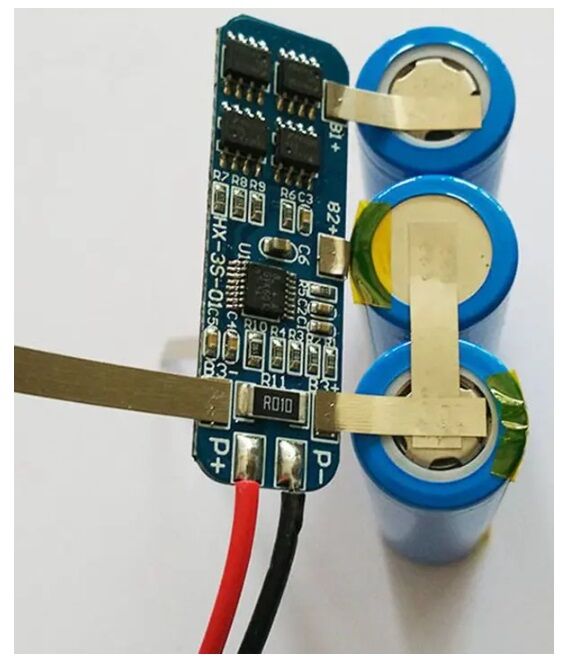

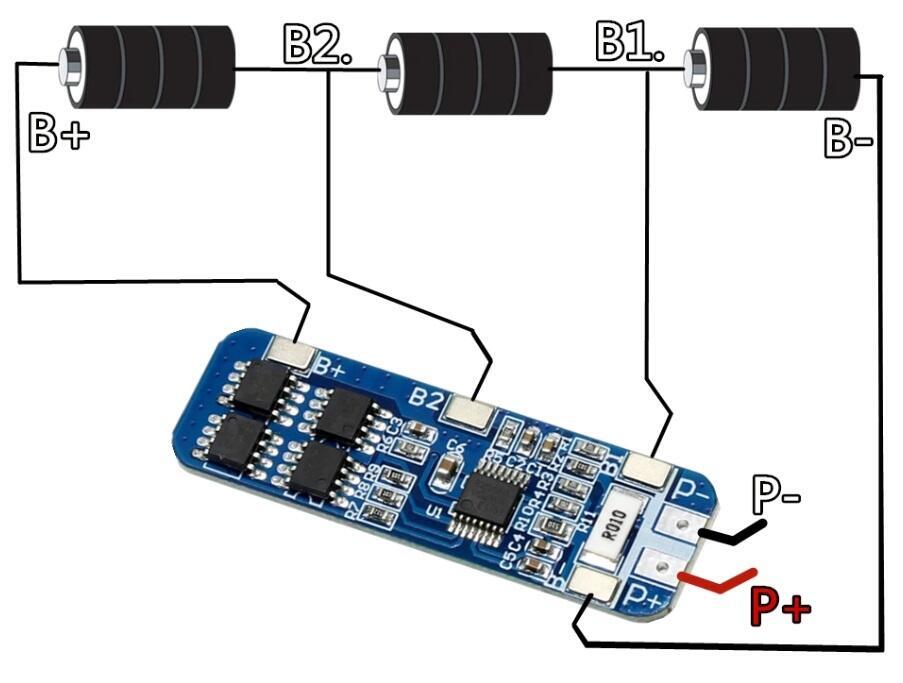

HX-3S-01, 3 hücreli 18650 pillerin korumalı balans devresidir. Bu ürün 11.1V, 12V ve 12.6 voltluk pil paketler için uygundur. Giriş gerilimi 12.6V'u geçmemelidir. 3.7V nominal ve 4.2V full şarj gerilimine sahip lityum piller için uygundur. Ürünün kullanımında aşağıda bulunan bağlantı şemasından faydalanabilirsiniz. Kısa devre durumunda pile ve devreye zarar verebilir ve yangına sebep olabilirsiniz. Ölü pillerin bağlı olması sağlam pillere de zarar verecektir.
Özellikler:
- HX-3s-01 Lityum pil koruma kartı
- Giriş voltajı: 12.6V
- Aşırı şarj voltaj aralığı: 4.25-4.35v ± 0.05v
- Aşırı deşarj voltaj aralığı: 2.3-3.0v ± 0.05v
- Boyut: 50 x 16 x 1.0mm
- Maksimum çalışma akımı: 5-8A
- Maksimum anlık akım: 9-10A
- Çalışma sıcaklığı: -40 - +50 ℃
- Boştaki akım: 6uA'dan az
- Ömür: 30.000 saatten fazla
- İç direnç: 60mΩ'dan az
- 3S (3 18650 pil veya polimer lityum pil serisi kombinasyonu için)
- 10.8V (polimer pil için anma gerilimi)
- 11.1V (18650 veya 3.7V lityum pil anma gerilimi)
- 12.6V (lityum pil tam şarjlı)
- Deşarj 10A (maksimum deşarj akımı sınırına göre)
- Kısa devre koruması.
- Aşırı şarj koruması.
- Aşırı deşarj koruması.
- Aşırı akım koruması.
NOT:
- Bu devre Lityum demir fosfat piller için kullanılamaz.
- Kesinlikle 0 V (B-), 3.7 V (B1), 7.4 V (B2), 11.1 V (B +) kablolarını takip edin, kasıtlı olarak kısa devre yapmayın.
- Hattı bağladıktan sonra şarj edin, o zaman çıktı olacaktır.
- Üç pili bağlarken, her bir pilin voltajı aynı değilse, her pili ayrı ayrı doldurun ve ardından seri olarak kullanın.
- İyi pili ve zayıf pili karıştırmayın! (Iki iyi pil + 1 zayıf pil kullanım etkisi = 3 zayıf pil kullanım etkisi).
Paket İçeriği:
- 1 x 3S 10A 12V BMS 18650 Li-ion Pil Korumalı Balans Devresi
