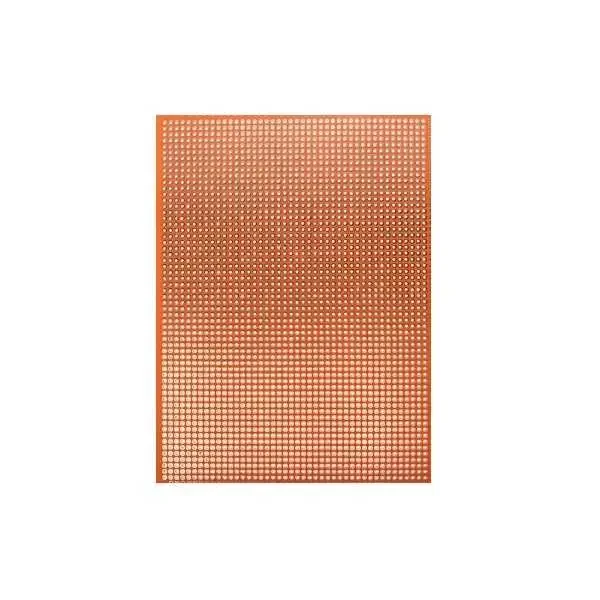

12x12 Delikli Pertinaks
Favorilere EkleKarşılaştır
%15
91,50 TL
78,00 TL
6x13 Delikli Pertinaks
Favorilere EkleKarşılaştır
%53
87,00 TL
40,50 TL
3x7 Çift Yüzlü Delikli Pertinaks3x7 Çift Yüzlü Delikli Pertinaks (2)3x7 Çift Yüzlü Delikli Pertinaks (3)
Favorilere EkleKarşılaştır
%15
39,00 TL
33,00 TL
2x8 Çift Yüzlü Delikli Pertinaks2x8 Çift Yüzlü Delikli Pertinaks (2)2x8 Çift Yüzlü Delikli Pertinaks (3)
Favorilere EkleKarşılaştır
%6
27,00 TL
25,50 TL
10x10 Delikli Pertinaks
Favorilere EkleKarşılaştır
%24
57,00 TL
43,50 TL
5x10 Delikli Pertinaks
Favorilere EkleKarşılaştır
(1)
%27
22,50 TL
16,50 TL
20x30cm Delikli Pertinaks
Favorilere EkleKarşılaştır
%14
303,00 TL
259,50 TL

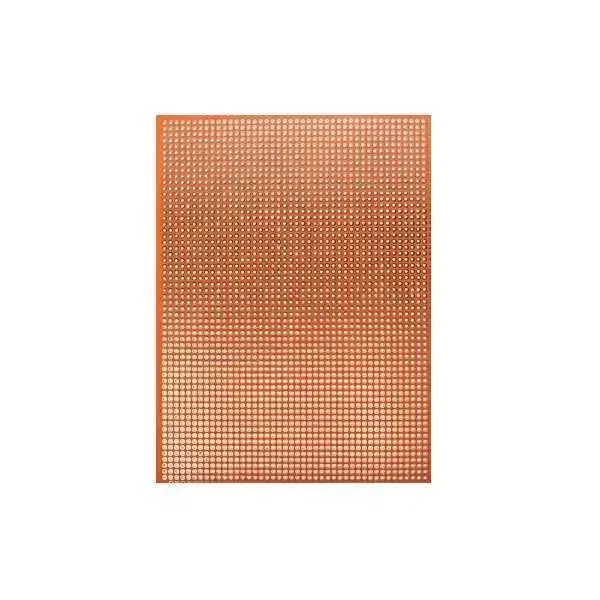

5x5cm Delikli Pertinaks5x5cm Delikli Pertinaks (2)
Favorilere EkleKarşılaştır
(1)
%25
12,00 TL
9,00 TL
4x6cm Çift Yüzlü Delikli Pertinaks4x6cm Çift Yüzlü Delikli Pertinaks (2)4x6cm Çift Yüzlü Delikli Pertinaks (3)
Favorilere EkleKarşılaştır
%11
40,50 TL
36,00 TL
8x12 Çift Yüzlü Delikli Pertinaks8x12 Çift Yüzlü Delikli Pertinaks (2)8x12 Çift Yüzlü Delikli Pertinaks (3)
Favorilere EkleKarşılaştır
Tükendi
6x8 Çift Yüzlü Delikli Pertinaks6x8 Çift Yüzlü Delikli Pertinaks (2)6x8 Çift Yüzlü Delikli Pertinaks (3)
Favorilere EkleKarşılaştır
Tükendi
5x7cm Çift Yüzlü Delikli Pertinaks5x7cm Çift Yüzlü Delikli Pertinaks (2)5x7cm Çift Yüzlü Delikli Pertinaks (3)
Favorilere EkleKarşılaştır
Tükendi
(1)
%30
66,00 TL
46,50 TL
13x25cm Delikli Pertinaks
Favorilere EkleKarşılaştır
Tükendi
%32
208,50 TL
142,50 TL
7x9cm Çift Yüzlü Delikli Pertinaks7x9cm Çift Yüzlü Delikli Pertinaks (2)7x9cm Çift Yüzlü Delikli Pertinaks (3)
Favorilere EkleKarşılaştır
Tükendi

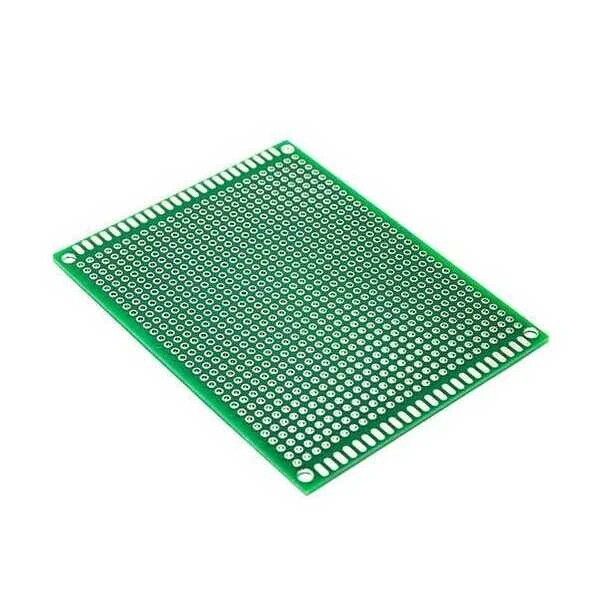

9x15 Çift Yüzlü Delikli Pertinaks
Favorilere EkleKarşılaştır
Tükendi
(1)
%0
102,00 TL
102,00 TL
Toplam 15 ürün bulunmaktadır.

Delikli Pertinaks Nedir?

Delikli pertinaks, üzerinde standart aralıklarla (genellikle 2.54 mm) önceden açılmış delikler ve bu deliklerin çevresinde bakır adacıklar bulunan yalıtkan bir devre kurma kartıdır. Genellikle fenolik reçine emdirilmiş kağıttan üretilen bu plaketler, baskı devre kartı (PCB) hazırlama zahmetine girmeden hızlıca devre kurmaya imkan tanır. "Delikli pertinaks nedir" sorusunun en kısa cevabı; elektronik bileşenlerin üzerine yerleştirilip doğrudan lehimlenebildiği, sök-tak denemelerinden bir sonraki adım olan kalıcı prototipleme kartıdır.

Delikli Pertinaks Modelleri

Kullanım amacına ve projenin teknik gereksinimlerine göre çeşitli delikli pertinaks modelleri bulunmaktadır. En yaygın modeller, bakır adacıkların sadece tek yüzde bulunduğu "tek taraflı" modellerdir. Daha karmaşık ve yoğun bileşenli devreler için her iki yüzünde de iletken bulunan "çift taraflı" modeller tercih edilir. Ayrıca, epoksi bazlı (FR4) daha dayanıklı fiber modeller ile ekonomik sınıf fenolik pertinakslar, malzeme kalitesine göre kategorize edilir. Bazı modellerde ise belirli delik grupları breadboard mantığıyla birbirine bağlı (şeritli) olarak üretilir.

Delikli Pertinaks Kesimi

Delikli pertinakslar, yapıları gereği fiber plaketlere göre daha kolay kesilebilirler. Projenizin boyutuna göre delikli pertinaks kesimi yapmak için bir maket bıçağı, demir testeresi veya PCB makası kullanabilirsiniz. Maket bıçağı ile kesim yaparken, delik hizasını rehber alarak birkaç kez derin çizik atmak ve ardından plaketi sert bir kenarda hafifçe esneterek kırmak en temiz sonucu verir. Kesim işleminden sonra kenarların ince bir zımpara ile düzeltilmesi, profesyonel bir görünüm sağlar ve montaj sırasında takılmaları önler.

Delikli Pertinaks Ölçüleri

Elektronik projelerin büyüklüğüne göre piyasada çok çeşitli delikli pertinaks ölçüleri mevcuttur. En sık tercih edilen standart ölçüler arasında 5x7 cm, 7x9 cm, 9x15 cm ve 10x15 cm gibi seçenekler yer alır. Devrenizdeki komponent sayısına ve kullanacağınız kutunun boyutlarına göre bu ölçüler arasından seçim yapabilirsiniz. Genellikle büyük bir plaket alıp ihtiyaç duyulan ölçülerde keserek kullanmak, hobi projeleri için daha maliyet etkin bir yöntemdir.

Delikli Pertinaks Nasıl Kullanılır?

Delikli pertinaks kullanımı oldukça pratiktir ve asit banyosu gibi işlemler gerektirmez. Elektronik bileşenlerin bacakları deliklerden geçirilir ve arka taraftaki bakır adacıklara lehimlenir. Bileşenler arasındaki elektriksel bağlantıları kurmak için ya bileşenlerin kendi bacaklarını birbirine doğru bükerek lehimleyebilir ya da ince montaj kabloları (jumper teller) kullanabilirsiniz. Entegre devre (IC) kullanacaksanız, doğrudan pertinaksa lehimlemek yerine bir soket kullanmak, olası arızalarda entegreyi kolayca değiştirmenize olanak tanır.

Delikli Pertinaks Fiyatları

Delikli pertinaks fiyatları, plaketin boyutuna, delik sayısına ve kullanılan malzemenin (pertinaks veya fiber) kalitesine göre belirlenir. Ekonomik sınıf tek taraflı modeller genellikle her bütçeye uygun ve çok uygun maliyetlerle sunulur. Çift taraflı veya profesyonel fiber tabanlı delikli pertinaks seçenekleri ise dayanıklılık avantajı nedeniyle farklı bir fiyatlandırma skalasına sahiptir. Çoklu alımlar ve set içerikleri, birim başına düşen maliyeti azaltarak projeleriniz için bütçe dostu çözümler sunar.

Delikli Pertinaks Alırken Dikkat Etmeniz Gerekenler

Kaliteli bir lehimleme deneyimi ve uzun ömürlü bir devre için delikli pertinaks seçerken maddeleme yapmadan şu detaylara odaklanmalısınız. Öncelikle bakır adacıkların plaket yüzeyine iyi yapışmış olması ve lehimleme sırasında hemen kalkmaması (pad lifting) malzeme kalitesinin en önemli göstergesidir. Delik aralıklarının standart 2.54 mm (0.1 inç) olduğundan emin olmak, entegre ve sensör gibi standart bileşenlerin karta tam oturması için kritiktir. Eğer yüksek sıcaklıkta çalışacak bir devre kuracaksanız, fenolik pertinaks yerine ısıya daha dayanıklı olan fiber modelleri tercih etmeniz güvenliği artıracaktır. Ayrıca plaketin yüzeyinde oksitlenme olmamasına dikkat etmek, lehimin bakıra daha hızlı ve güçlü tutunmasını sağlayarak soğuk lehim riskini minimize eder.

Projelerinizi hızlı, düzenli ve kalıcı hale getirmek için ihtiyacınız olan en kaliteli delikli pertinaks seçeneklerini kategorimizde inceleyebilir, en güncel delikli pertinaks fiyatları ile hemen sipariş verebilirsiniz.
