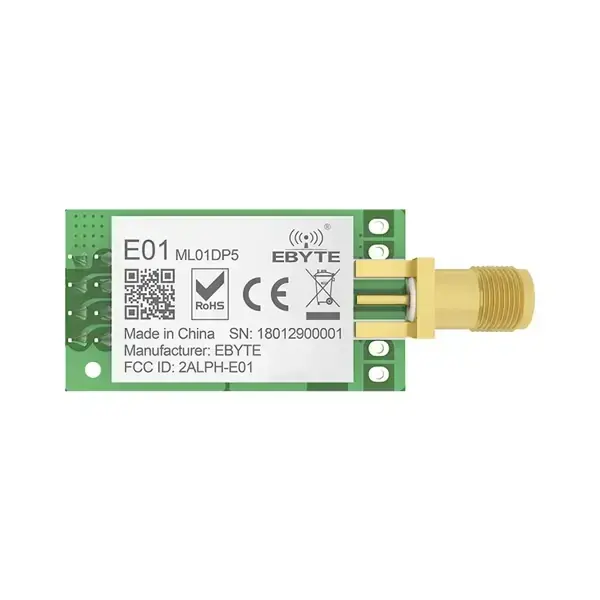

E01-ML01DP5 nRF24L01P 2.4GHz Kablosuz Modül

Yorumlar (0)
Yorum Yap
Marka/Menşei : EBYTE
Ürün Kodu : RLC0B10-5550 Stok: 20+
Barkod Kodu : 8682008473998
178,00 TL + KDV
213,60 TL
EFT /Havale Fiyatı : 209,33 TL %2  İndirim
Daha Fazla EBYTE
Daha Fazla RF Modüller
Aynı Gün Kargoda! Hafta içi 17:00, Cumartesi 11:00' a kadar siparişlerde geçerlidir

nRF24L01 modeli ülkemizde kablosuz haberleşme uygulamalarında çok popülerdir. Modülün birçok versiyonu olması, açık kaynak çok sayıda uygulama ve kütüphane olmasından kaynaklı 2.4GHz uygulamaların vazgeçilmezidir.
Power Amplifier içeren bu nRF24L01P modelini içeren bu kart tipik nRF24L01 modellerindeki çoğu sorunu ortadan kaldıran ve performans sağlayan bir yapıdadır.
Shield izolasyonu, SMA anten bağlantısı ve dip konnektörleri mevcuttur.
2.4GHz bandında çalışır ancak Wi-Fi protokolü dahili olarak gelmiyor. Bu ürünü kullanabilmek için Arduino benzeri bir MCU ünitesi ile SPI haberleşmesi gereklidir.
Çoğu platform için hazır kütüphaneler çok başarılıdır.

Alıcı ve verici (Transceiver) özellikli bu kart ile projelerinizde uzaktan kontrolün tadını çıkarın.


E01-ML01DP5 nRF24L01P 2.4GHz 100mW Wireless Modülü Özellikleri

  •     2.5 km’ye kadar haberleşme (LoS)
  •     100mW(20 dBm) max  iletim gücü, parametreleri ile ayarlanabilir
  •     2Mbps, 1Mbps, 250 kbps veri hızı seçenekleri
  •     125 farklı frekans kanalı
  •     10 Mbps'e kadar MCU ile SPI haberleşme
  •     2.0V ile 3.6V arası güç beslemesi (3.3V önerilen)
  •     -40 °C ile 85 °C arası çalışma sıcaklığı
  •     SMA anten konnektör çıkışı
  •     Pinleri lehimlenmiş dip kılıf. Breadboard gibi devre düzeneklerinde kolay kullanım ve prototipleme
  •     Geliştirilmiş ShockBurst, NORDIC tüm nRF24L, nRF24E, nRF24U serileri ile tam uyumlu
  •     18 mm x 33,4mm boyut
RF Parametre Değer Yorum
Çalışma Frekansı 2400~2525 MHz Varsayılan: 2.4GHz (16MHz osilatör)
Güç iletimi 20 dBm Maks. Güç (100mW)
Alma hassasiyeti -96 dBm Veri hızı: 250kbps
Veri hızı 250k~2Mbps Varsayılan: 250kbps
Test mesafesi 2500m Açık ve net bir şekilde, maksimum güçle, 5dBi anten kazancı, 2m yükseklik, veri hızı: 250kbps
Donanım Parametresi Değer Yorum
Boyut 18 x 33.4mm SMA olmadan
Anten türü SMA-K
İletişim arayüzü SPI
Paket DIP
Elektronik parametre
Dk.
Tür.
Max.
Birim
Durum
Güç kaynağı
2
3.3
3.6
V
İletişim seviyesi
2
3.3
3.6
V
Mevcut iletim
120
130
140
mA
20dBm(100mW)
Mevcut alınan
18
20
22
mA
Geçerli uyku
0.5
1
2
μA
Çalışma sıcaklığı
-40
20
85
Çalışma nem
10
60
90
%
Depolama sıcaklığı
-40
20
125


E01-ML01DP5 Kullanım Alanları

  •     Giyilebilir cihazlar
  •     Akıllı ev ve endüstriyel sensör uygulamaları (IoT)
  •     Güvenlik ve alarm sistemleri
  •     Uzaktan kumanda ve kontrol sistemleri
  •     Drone, uçak roket kontrolcüsü
  •     VR Teknolojileri


Dokümanlar

Paket İçeriği

  • 1x E01-ML01DP5 nRF24L01P 2.4GHz Kablosuz Modül

Paker içeriğinde anten bulunmamaktadır.

1 adet fiyatıdır. karşılıklı haberleşme için iki adet kullanılmalıdır.
