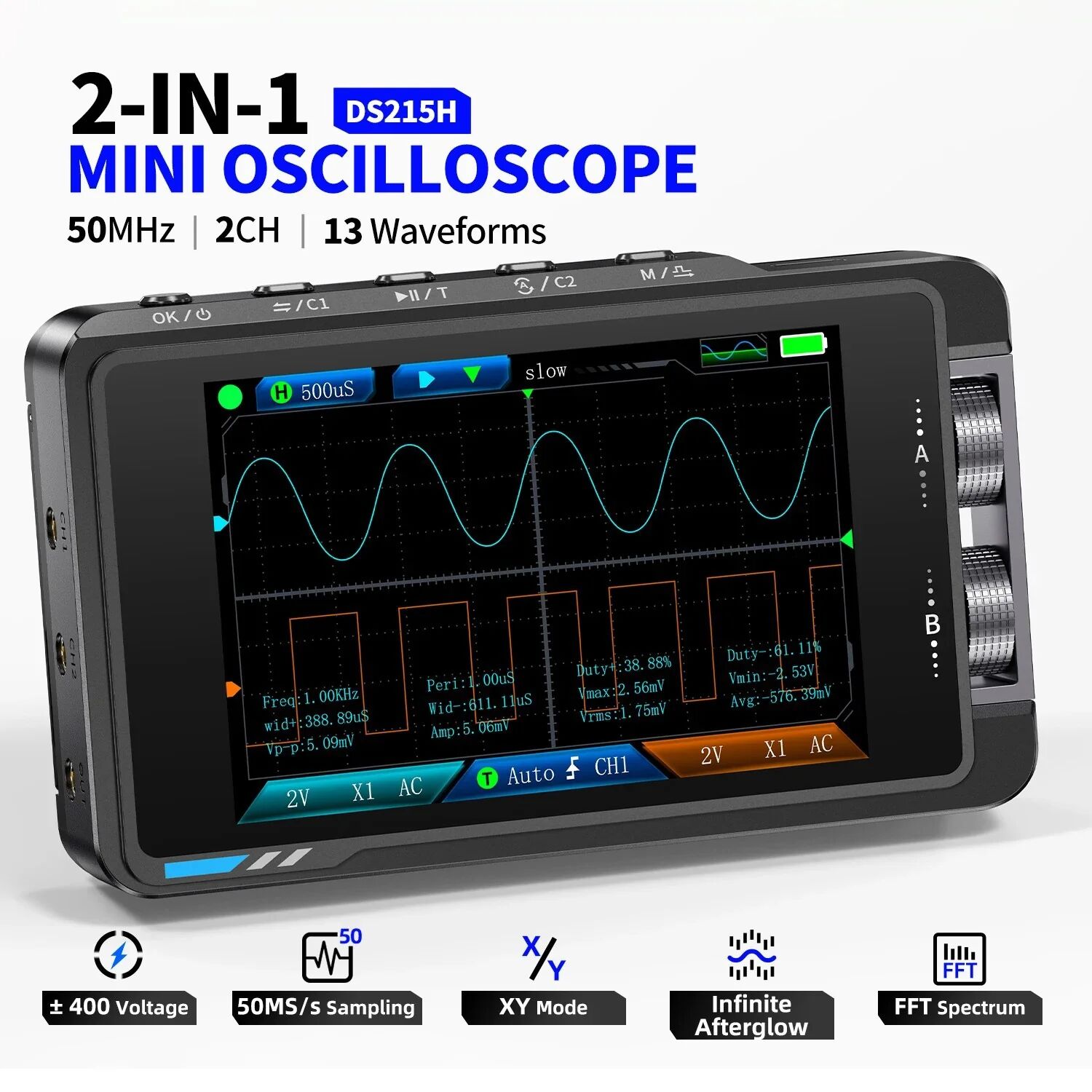

FNIRSI DS215H 2’si 1 Arada 50MHz Çift Kanal Dijital Osiloskop ve DDS Sinyal Jeneratörü

FNIRSI DS215H, dijital osiloskop ve DDS fonksiyon sinyal jeneratörünü tek bir kompakt cihazda birleştiren, bakım, elektronik geliştirme, eğitim ve saha çalışmaları için tasarlanmış profesyonel bir test cihazıdır. 50 MHz analog bant genişliği, 250 MSa/s gerçek zamanlı örnekleme hızı ve çift kanal desteği sayesinde elektronik devrelerin analizini yüksek doğrulukla gerçekleştirirken, dahili DDS sinyal jeneratörü ile test sinyallerini kolayca oluşturmanıza olanak tanır.

Taşınabilir tasarımı, yüksek çözünürlüklü 3.5 inç IPS renkli ekranı ve dahili şarj edilebilir bataryası sayesinde laboratuvar, teknik servis ve saha uygulamalarında rahatlıkla kullanılabilir. Sezgisel kullanıcı arayüzü, döner kontrol düğmesi ve hızlı erişim menüleri sayesinde hem yeni başlayanlar hem de profesyonel kullanıcılar için kolay kullanım sunar.

2'si 1 Arada Profesyonel Test Çözümü

DS215H, tek cihaz içerisinde hem çift kanallı dijital osiloskop hem de DDS sinyal jeneratörü sunarak ek ekipman ihtiyacını azaltır. Elektronik devre tasarımı, bakım, hata analizi ve eğitim uygulamalarında zamandan tasarruf sağlar.

Dahili DDS fonksiyon jeneratörü, 13 farklı dalga formu üretebilir. Frekans, genlik ve kare dalga görev döngüsü (Duty Cycle) kolayca ayarlanabilir. Bu sayede filtreler, yükselteçler, sensör devreleri ve mikrodenetleyici projeleri rahatlıkla test edilebilir.

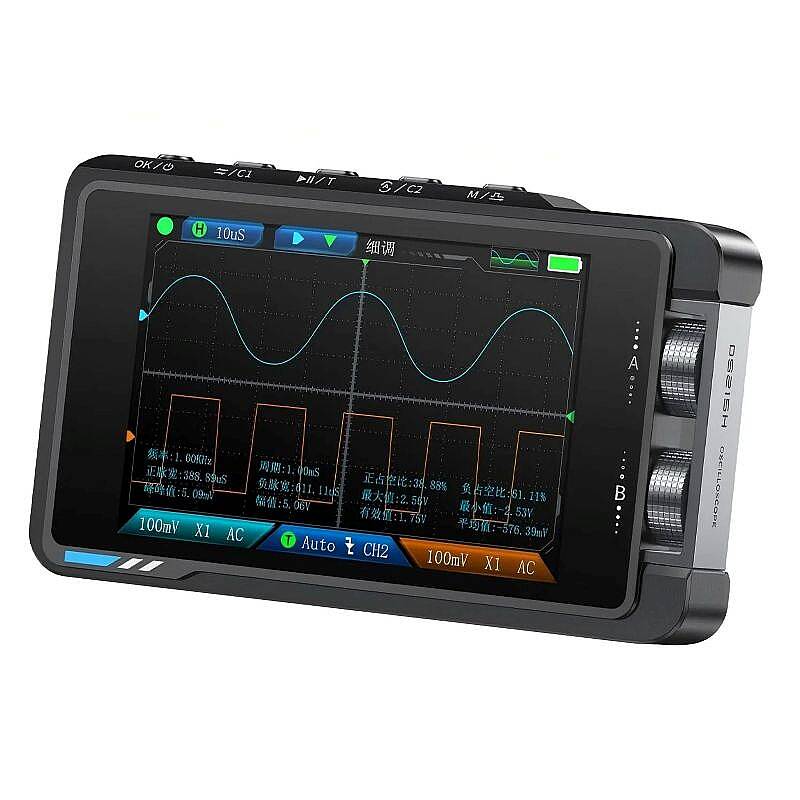

Yüksek Performanslı Osiloskop

FPGA + MCU + ADC mimarisi üzerine geliştirilen DS215H, yüksek örnekleme hızı sayesinde sinyalleri ayrıntılı şekilde görüntüler.

Osiloskop özellikleri:

• 50 MHz Analog Bant Genişliği
• 250 MSa/s Gerçek Zamanlı Örnekleme
• Çift Kanal (CH1 / CH2)
• 14 MB Dahili Bellek
• 20 ns/div – 20 s/div Zaman Tabanı
• 10 mV/div – 10 V/div Dikey Hassasiyet
• AC / DC Kuplaj
• Auto / Normal / Single Trigger
• 1X ve 10X Prob Desteği
• ±400 V Tepe Giriş Koruması

Gerçek zamanlı ölçüm fonksiyonları ile frekans, periyot, RMS, Vpp, maksimum, minimum, ortalama, genlik, darbe genişliği ve görev döngüsü gibi birçok parametre otomatik olarak hesaplanabilir.

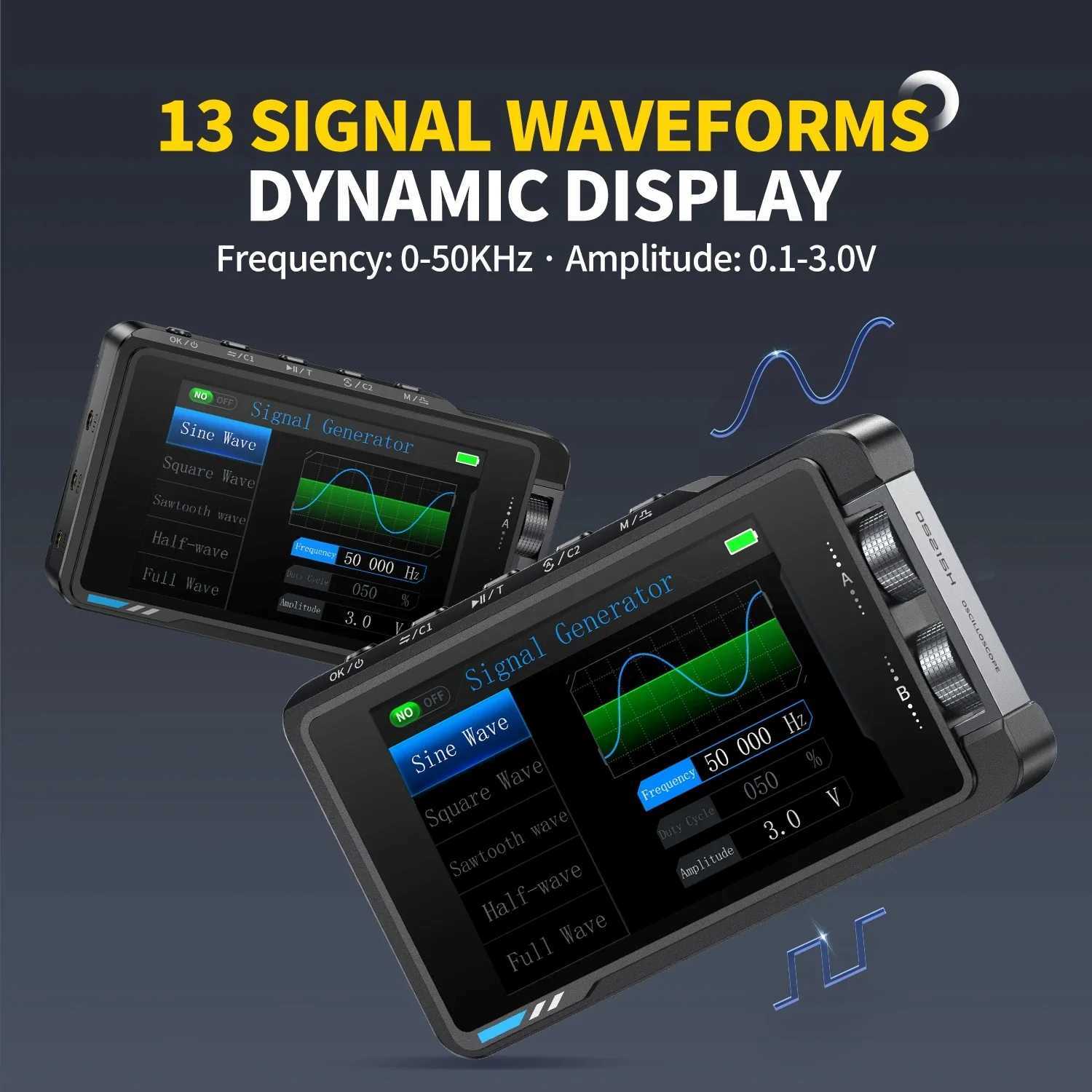

Dahili DDS Fonksiyon Sinyal Jeneratörü

DS215H, elektronik devre testlerini kolaylaştıran dahili DDS fonksiyon jeneratörüne sahiptir.

Desteklenen özellikler:

• 13 farklı dalga formu
• 0 – 50 kHz frekans aralığı
• 1 Hz çözünürlükle frekans ayarı
• 0.1 – 3.0 V çıkış genliği
• Kare dalgada %0 – %100 görev döngüsü ayarı

Bu özellikler sayesinde devre doğrulama, sensör testleri, filtre analizi ve eğitim uygulamaları kolaylıkla gerçekleştirilebilir.

Taşınabilir ve Kullanıcı Dostu Tasarım

3.5 inç IPS renkli ekranı (480 × 320 piksel) yüksek kontrast ve geniş görüş açısı sunar. Dahili 1500 mAh lityum batarya yaklaşık 4 saat kesintisiz kullanım sağlayarak cihazı saha servisleri ve mobil çalışmalar için ideal hale getirir.

USB Type-C bağlantısı üzerinden kolayca şarj edilebilir ve kompakt yapısı sayesinde rahatlıkla taşınabilir.

Teknik Özellikler

Genel

• Marka: FNIRSI
• Model: DS215H
• Ürün Tipi: Dijital Osiloskop + DDS Sinyal Jeneratörü
• Ekran: 3.5" IPS LCD (480 × 320)
• Güç Girişi: USB Type-C (5V / 1A)
• Batarya: 1500 mAh
• Çalışma Süresi: Yaklaşık 4 Saat
• Boyutlar: 66 × 110 × 19.5 mm
• Ağırlık: Yaklaşık 138 g

Osiloskop

• Kanal Sayısı: 2
• Analog Bant Genişliği: 50 MHz
• Örnekleme Hızı: 250 MSa/s
• Bellek Derinliği: 14 MB
• Zaman Tabanı: 20 ns/div – 20 s/div
• Dikey Hassasiyet: 10 mV/div – 10 V/div
• Dikey Çözünürlük: 8 Bit
• Giriş Empedansı: 1 MΩ
• Giriş Kuplajı: AC / DC
• Trigger Modları: Auto / Normal / Single
• Desteklenen Prob: 1X / 10X
• Maksimum Giriş Gerilimi: ±400 V Peak

DDS Fonksiyon Jeneratörü

• Çıkış Frekansı: 0 – 50 kHz
• Desteklenen Dalga Formu Sayısı: 13
• Çıkış Genliği: 0.1 – 3.0 V
• Kare Dalga Görev Döngüsü: %0 – %100

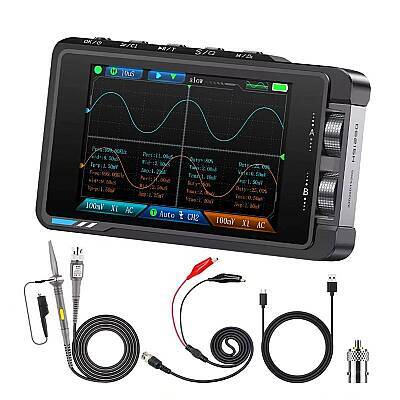

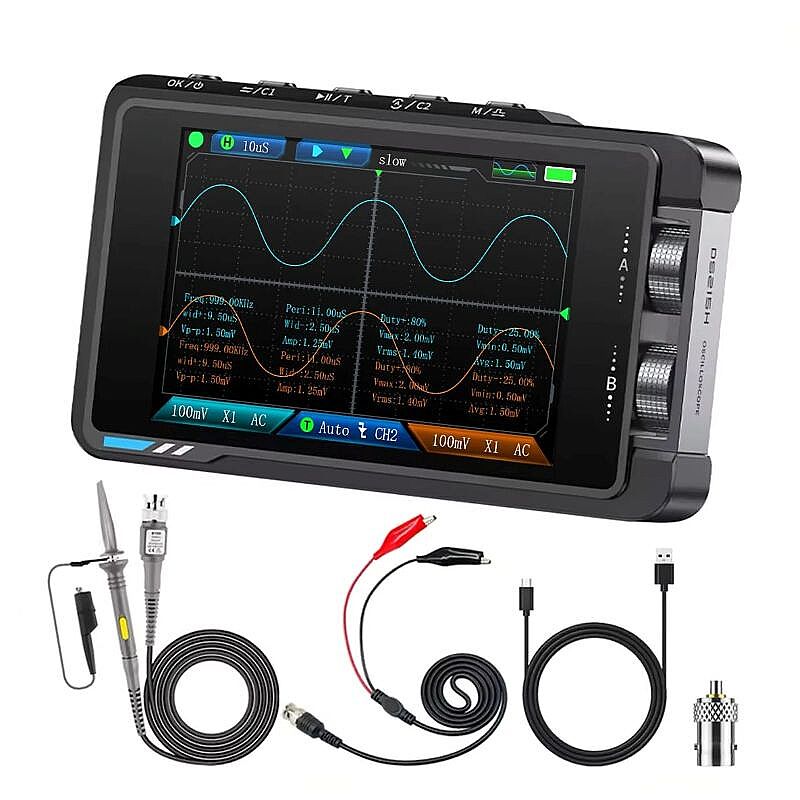

Paket İçeriği

• 1 x FNIRSI DS215H Dijital Osiloskop
• 2 x Osiloskop Probu
• 1 x USB Type-C Şarj Kablosu
• 1 x Kullanım Kılavuzu
