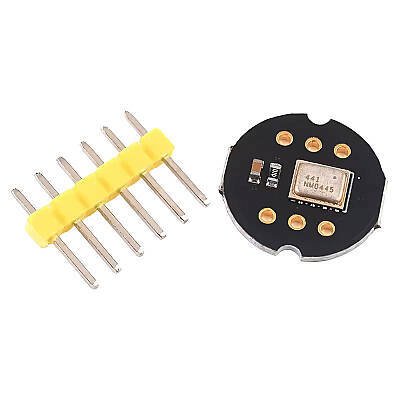

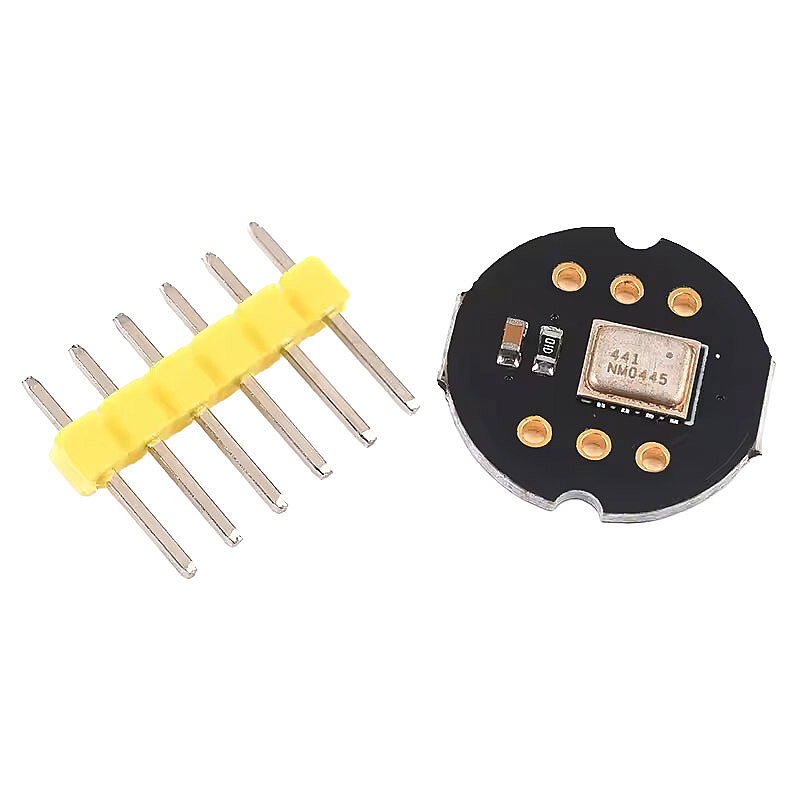

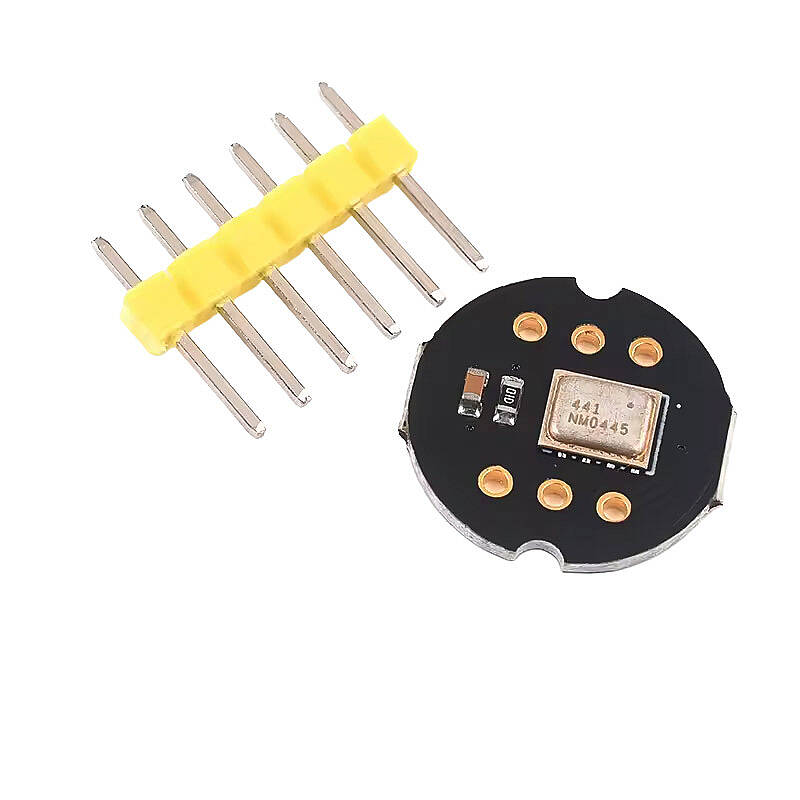

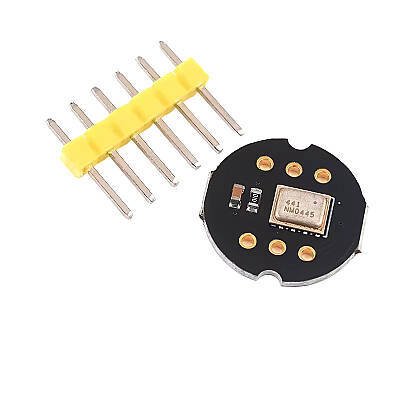

INMP441 Mems I2S Çok Yönlü Mikrofon Modülü

Not: Modülün lojik ve besleme seviyesi 3.3V sistemlere uygundur. ESP32 ile kullanımda 3.3V besleme tercih edilmelidir; doğrudan 5V uygulanmamalıdır.

INMP441, dijital I2S çıkışına sahip yüksek hassasiyetli MEMS mikrofon modülüdür. Dahili sinyal koşullandırma, analog-dijital dönüştürücü (ADC), anti-aliasing filtresi ve güç yönetimi sayesinde harici bir ses codec devresine ihtiyaç duymadan ESP32 ve benzeri I2S destekli mikrodenetleyicilere doğrudan bağlanabilir.
24-bit I2S dijital ses çıkışı, analog mikrofonlarda karşılaşılabilen harici ADC ihtiyacını ortadan kaldırarak ses verisinin doğrudan dijital olarak işlenmesine olanak tanır. Ses algılama, kayıt, sesli komut, IoT ve çeşitli DSP uygulamaları için kullanılabilir.
Yüksek Ses Kalitesi ve Düşük Güç Tüketimi
INMP441, 61 dBA sinyal-gürültü oranı ve -26 dBFS hassasiyet değeriyle yakın alan ses uygulamalarında temiz ve kararlı sinyal elde edilmesine yardımcı olur. 60Hz – 15kHz frekans aralığı konuşma ve genel ses algılama uygulamaları için geniş bir çalışma alanı sunar.
Yaklaşık 1.4mA düşük akım tüketimi sayesinde taşınabilir ve batarya ile çalışan elektronik projelerde de kullanılabilir.

Teknik Özellikler

• Model: INMP441
• Ürün Tipi: MEMS Dijital Mikrofon Modülü
• Mikrofon Yapısı: Çok yönlü (Omnidirectional)
• Çıkış: Dijital I2S
• Ses Verisi: 24-bit
• Sinyal-Gürültü Oranı (SNR): 61 dBA
• Hassasiyet: -26 dBFS
• Frekans Tepkisi: 60Hz – 15kHz
• Akım Tüketimi: Yaklaşık 1.4mA
• PSR: -75 dBFS
• Besleme Gerilimi: 1.8V – 3.3V
• Renk: Siyah

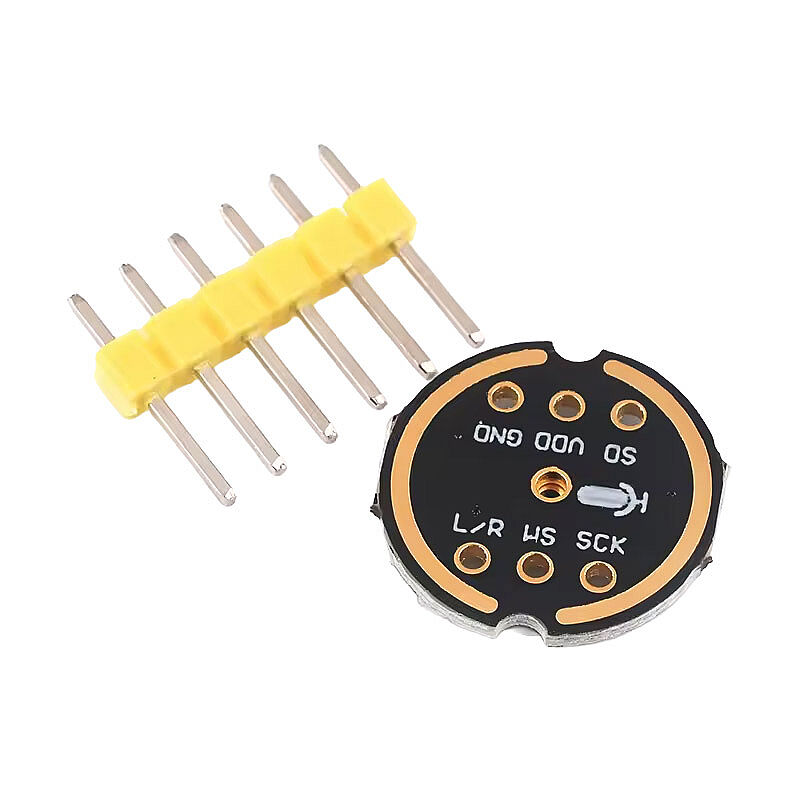

Pin Bağlantıları

• SCK: I2S seri saat sinyali
• WS: I2S Word Select / kanal saat sinyali
• L/R: Sol / sağ kanal seçimi
• SD: I2S seri veri çıkışı
• VCC: 1.8V – 3.3V besleme
• GND: Toprak

ESP32 Örnek Bağlantısı

• SCK → GPIO14
• SD → GPIO32
• WS → GPIO15
• L/R → GND
• GND → GND
• VCC → 3.3V

GPIO bağlantıları kullanılan yazılıma göre değiştirilebilir; yukarıdaki bağlantılar örnek yapılandırmadır.

Paket İçeriği

• 1 x INMP441 Mems I2S Çok Yönlü Mikrofon Modülü
