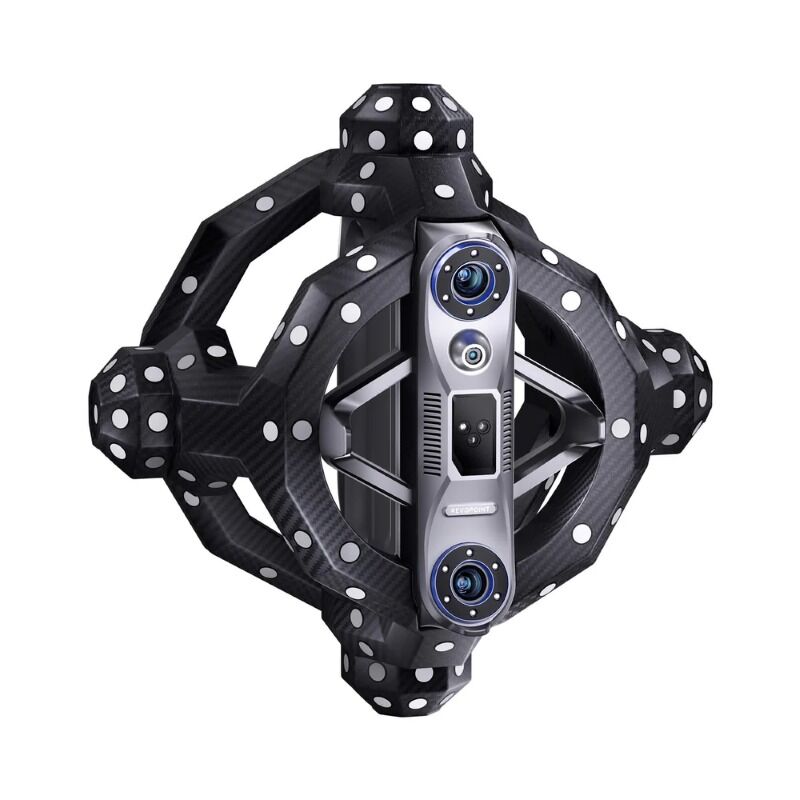

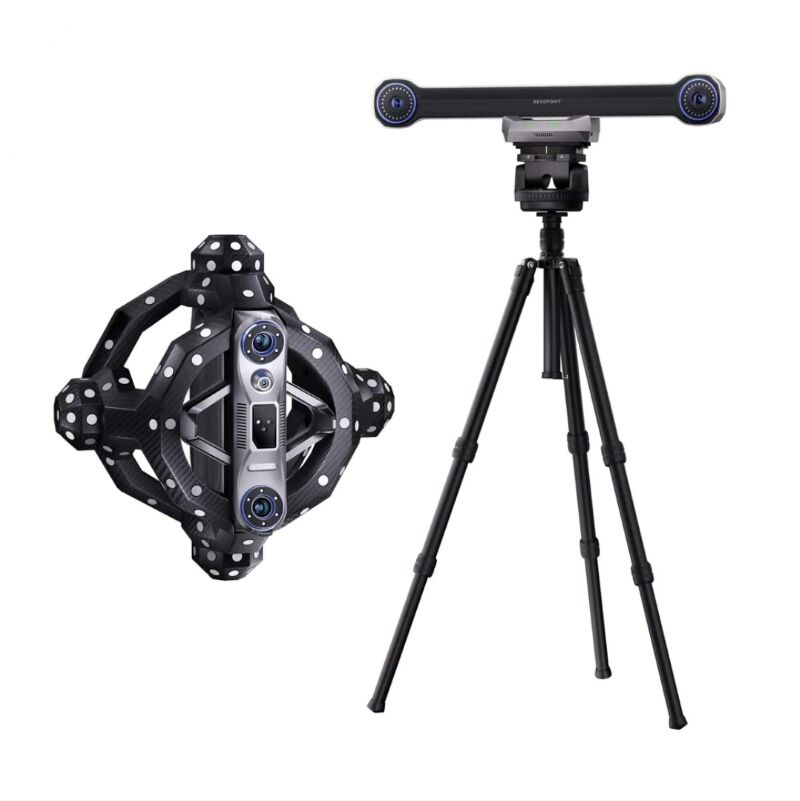

Revopoint TrackIt 3D Optik Takipli Tarayıcı, yeni nesil 3D tarama teknolojisini profesyonel ihtiyaçlarla buluşturan gelişmiş bir tarama sistemidir. Optik takip destekli markersız çalışma prensibi sayesinde yüzeylere marker yapıştırma, matlaştırıcı sprey kullanma veya uzun süren manuel kalibrasyon işlemleri ortadan kalkar. TrackIt’in çift kameralı güçlü baz istasyonu, tarayıcıyı gerçek zamanlı olarak izleyerek yüksek hassasiyetli taramaları harici işaretleyicilere ihtiyaç duymadan gerçekleştirir.
0.025 mm + 0.04 mm x L(m) seviyesindeki volumetrik doğruluğu ile TrackIt yalnızca yüzey modellemek için değil, aynı zamanda mühendislik ve kalite kontrol uygulamaları için ölçüm doğruluğu gerektiren profesyonel çalışmalarda kullanılabilir. Bu nedenle havacılık, otomotiv, makine imalatı, kalıpçılık, Ar-Ge ve tersine mühendislik gibi alanlarda yüksek güvenilirlik sunar.
Tarayıcının iki farklı lazer moduna sahip olması, çeşitli yüzeylerde en verimli sonucu elde etmeyi sağlar. 30 çizgili mavi lazer modu geniş yüzeylerin hızlı ve detaylı taranmasında kullanılırken, tek çizgili lazer modu derin delikler, iç cepheler ve erişilmesi güç bölgelerin hassas şekilde yakalanmasını mümkün kılar. Parlak, koyu renkli veya ışığa duyarlı yüzeylerde bile kararlı performans göstermesi sistemin profesyonel kullanım gereksinimlerine uygunluğunu artırır.
TrackIt’in optik takip sistemi, 2800 × 2800 mm’ye kadar geniş bir çalışma alanı sunarak hem küçük objelerin hem de büyük endüstriyel parçaların rahatça taranmasını sağlar. Tarayıcı yalnızca baz istasyonu ile kullanılmak zorunda değildir; standalone el tipi tarayıcı olarak da çalışabilir. Bu esneklik, sahada mobil taramaları kolaylaştırır ve kullanıcıya alan bağımsız bir çalışma özgürlüğü sunar.

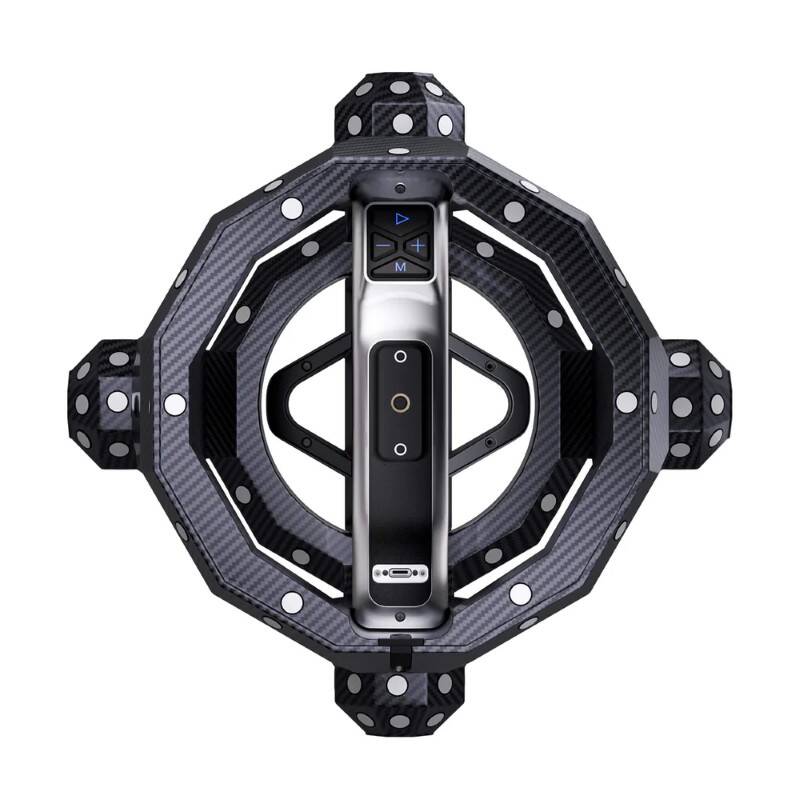

Akıllı otomatik kalibrasyon sistemi, her kullanım öncesi doğru ayarların kullanıcı müdahalesi olmadan yapılmasını sağlar. Çift eksenli gimbal modülleri sayesinde kalibrasyon işlemi saniyeler içinde tamamlanır. Cihaz gövdesinin tek parça karbon fiber çerçeve ile üretilmiş olması, uzun süreli kullanımlarda deformasyonu engellerken doğruluk değerlerinin kararlılığını korur.
TrackIt, tarama verilerini STL, OBJ, PLY, FBX, 3MF ve GLTF gibi yaygın formatlarda dışa aktarabilir. Revo TrackIt, Revo Scan ve Revo Measure yazılımlarıyla tam uyumlu çalışarak CAD karşılaştırma, boyutsal analiz ve GD&T ölçümleme gibi teknik işlemleri kolaylaştırır. Bu özellikleri ile üretim, kalite kontrol, tasarım, araştırma ve dijital arşivleme çalışmalarında profesyonel iş süreçlerini hızlandırır.
Revopoint TrackIt, minimum uğraş ile maksimum hassasiyet ve verimlilik arayan profesyoneller için güçlü, dayanıklı ve yüksek doğruluk sunan eksiksiz bir 3D tarama çözümüdür.

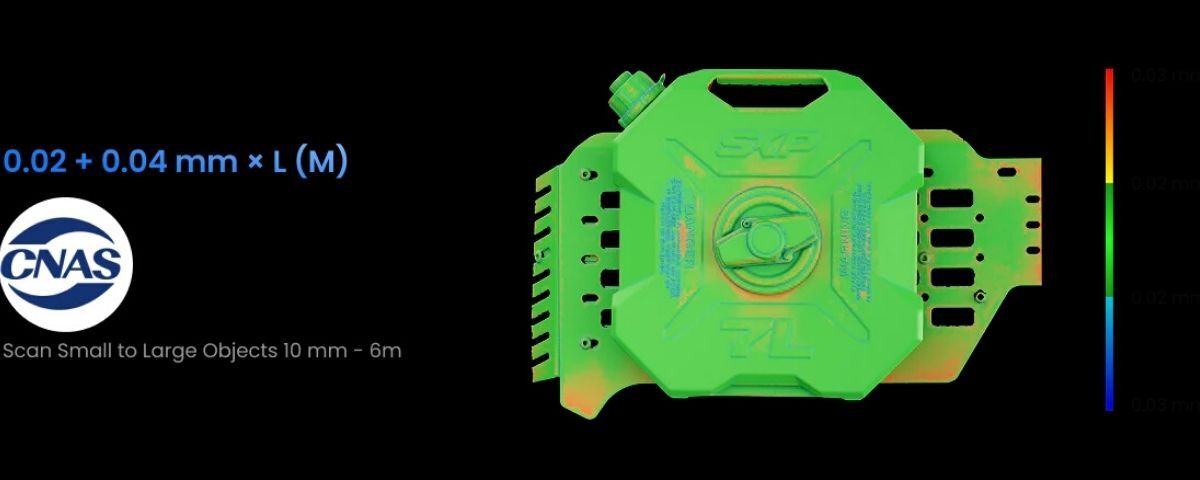

Endüstriyel Seviye Yüksek Hassasiyet Analizi – 0.02–0.04 mm
0.02–0.04 mm seviyesindeki hassasiyet, detaylı kalite kontrol ve ölçüm doğrulaması için güvenilir sonuçlar sunar.
CNAS sertifikalı doğruluk standardı, profesyonel mühendislik ve üretim süreçlerinde hatasız veri elde etmeyi mümkün kılar.
Yüksek Detaylı 3D Tarama Performansı

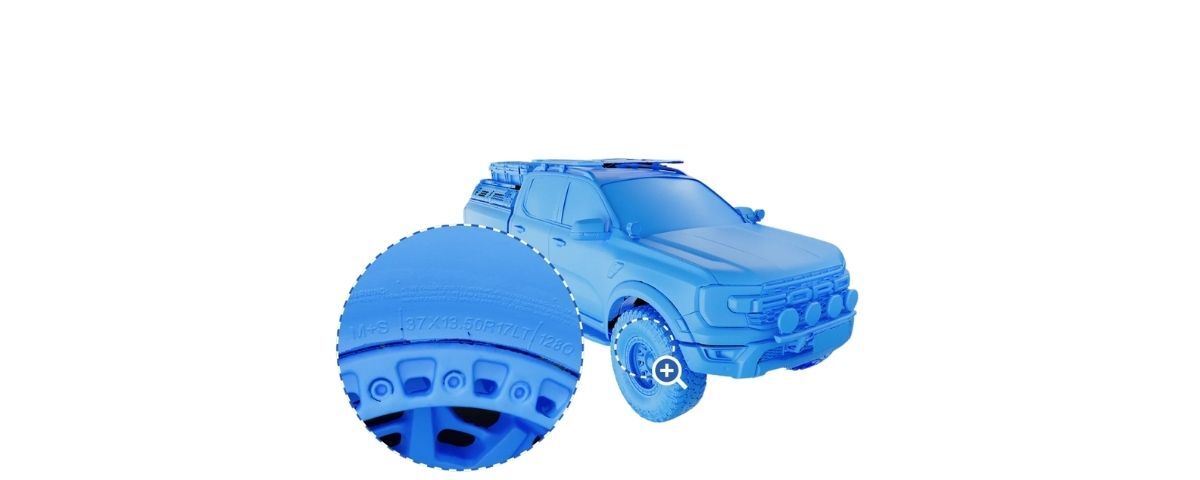

Revopoint Trackit, büyük ölçekli nesnelerden küçük teknik detaylara kadar geniş bir aralıkta yüksek doğrulukta optik takip sağlar. Görseldeki araç modeli tarama örneğinde olduğu gibi, sistem karmaşık yüzeylerde bile stabil konum takibi yaparak 3D tarayıcıların veri bütünlüğünü korumasına destek olur.

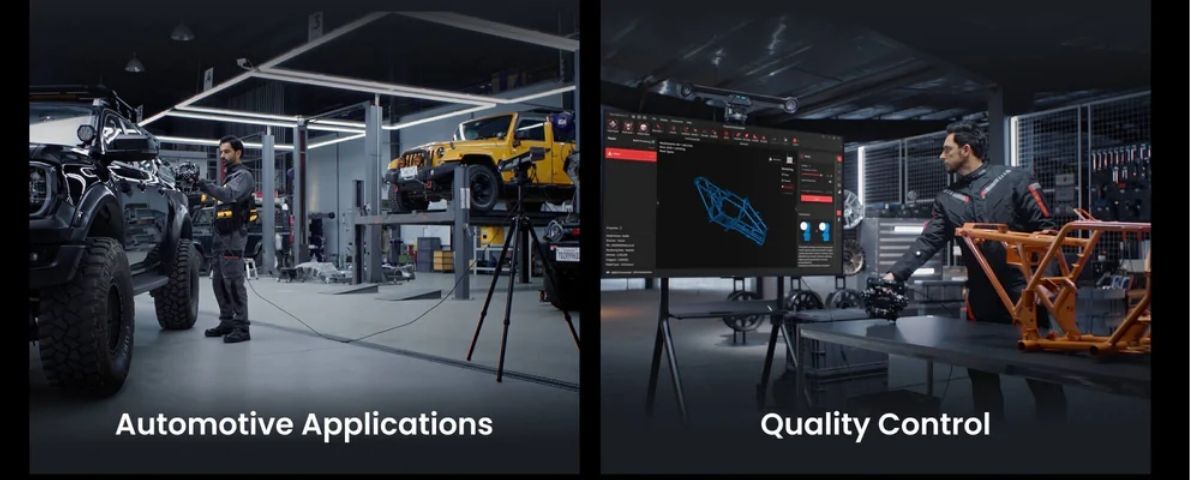

Otomotiv ve Kalite Kontrol İçin Profesyonel 3D Tarama
Otomotiv uygulamaları ve kalite kontrol. Araç gövdeleri, parçalar ve modifikasyon süreçleri için yüksek doğruluklu tarama sağlanırken; üretim ve montaj süreçlerinde parça doğrulama, ölçüm analizi ve hata tespiti gibi kalite kontrol işlemleri de hassas şekilde gerçekleştirilebilir.
Sanat, Tasarım ve Hızlı Prototipleme İçin Keskin 3D Tarama
Heykeller, modeller ve özgün tasarımlar yüksek detayla dijital ortama aktarılabilir. Aynı şekilde, jant gibi endüstriyel parçalar hızlı ve doğru şekilde taranarak prototip üretim süreçleri hızlandırılabilir.
Teknik Özellikler
Tarama Teknolojisi
- Optik takip destekli markersız tarama sistemi

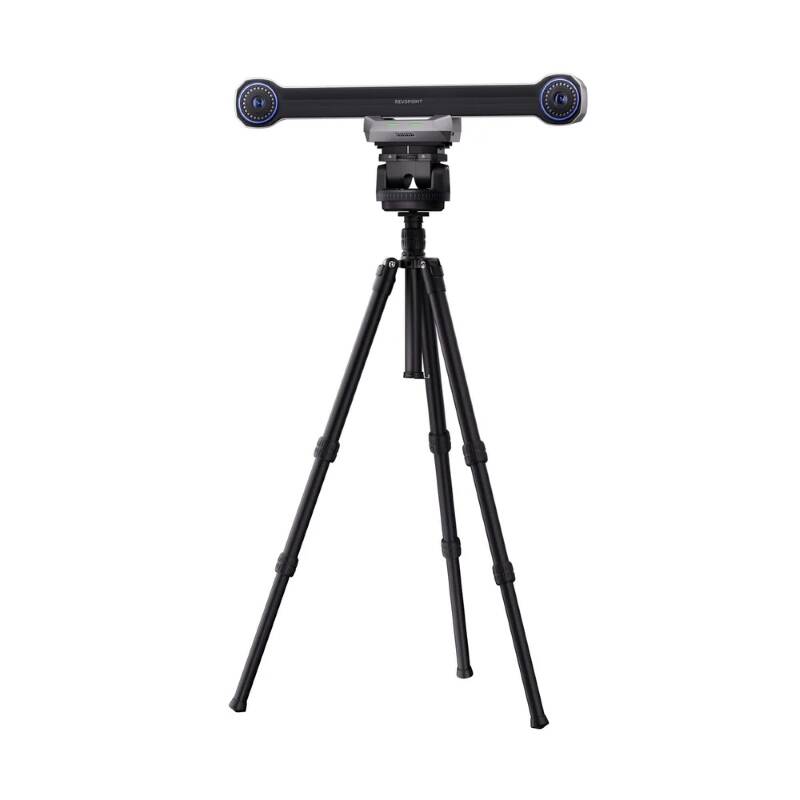

- Çift kameralı baz istasyonu ile gerçek zamanlı izleme
- Standalone el tipi tarayıcı olarak çalışma desteği
Doğruluk ve Hassasiyet
- Volumetrik doğruluk: 0.025 mm + 0.04 mm x L(m)
- Mühendislik ölçümlerine uygun yüksek doğruluk değerleri
- Uzun süreli kullanımlarda stabil performans sağlayan karbon fiber gövde
Tarama Modları
- 30 çizgili mavi lazer modu: geniş yüzeylerde hızlı ve detaylı tarama
- Tek çizgili mavi lazer modu: derin noktalar ve iç bölgelerde yüksek hassasiyet
- Parlak, koyu ve ışığa duyarlı yüzeylerde kararlı performans
Tarama Alanı ve İzleme
- Optik takip sistemi ile 2800 × 2800 mm’ye kadar geniş çalışma alanı
- Çift eksenli gimbal modülleri
- Tam otomatik kalibrasyon özelliği
Veri İşleme ve Yazılım Uyumluluğu
- Desteklenen çıktı formatları: STL, OBJ, PLY, FBX, 3MF, GLTF
- Revo TrackIt, Revo Scan ve Revo Measure yazılımlarıyla uyumlu
- CAD karşılaştırma, boyutsal analiz ve GD&T ölçümleme desteği
Kullanım Alanları
- Havacılık ve otomotiv endüstrisi
- Mekanik parça üretimi
- Kalıpçılık ve imalat
- Tersine mühendislik
- Ar-Ge ve kalite kontrol süreçleri
- Endüstriyel tasarım ve dijital arşivleme
Paket İçeriği
- 1 x Tarayıcı (Scanner)
- 1 x Tracker (İzleyici Modül)
- 1 x Gimbal ve Kalibrasyon Ekipmanları
- 1 x Tarayıcı Otomatik Kalibrasyon Çift Eksenli Gimbal
- 1 x Tracker Otomatik Kalibrasyon Çift Eksenli Gimbal
- 1 x Kalibrasyon Tahtası
- 1 x Kalibrasyon Çubuğu
- 1 x Kalibrasyon Tahtası Tripodu
- 1 x Tripodlar ve Bağlantı Elemanları
- 1 x Tarayıcı Tripodu
- 1 x Tracker Tripodu
- 1 x Tarayıcı Adaptörü
- 1 x PC Kablosu
- 1 x Tarayıcı Kablosu
- 1 x Gimbal Tarayıcı Kablosu
- 1 x Güç Adaptörü
- 1 x Tracker Gimbal Kablosu
- 8 x Mıknatıslı Bağlantı Bloğu
- 1 x Konumlandırma Pedleri
- 20 x Mıknatıslı Marker
- 1 x USB Flash Bellek
- 1 x Kablo Bağı
- 1 x Tekerlekli Tracker Taşıma Çantası
- 1 x Tekerlekli Tarayıcı Taşıma Çantası
