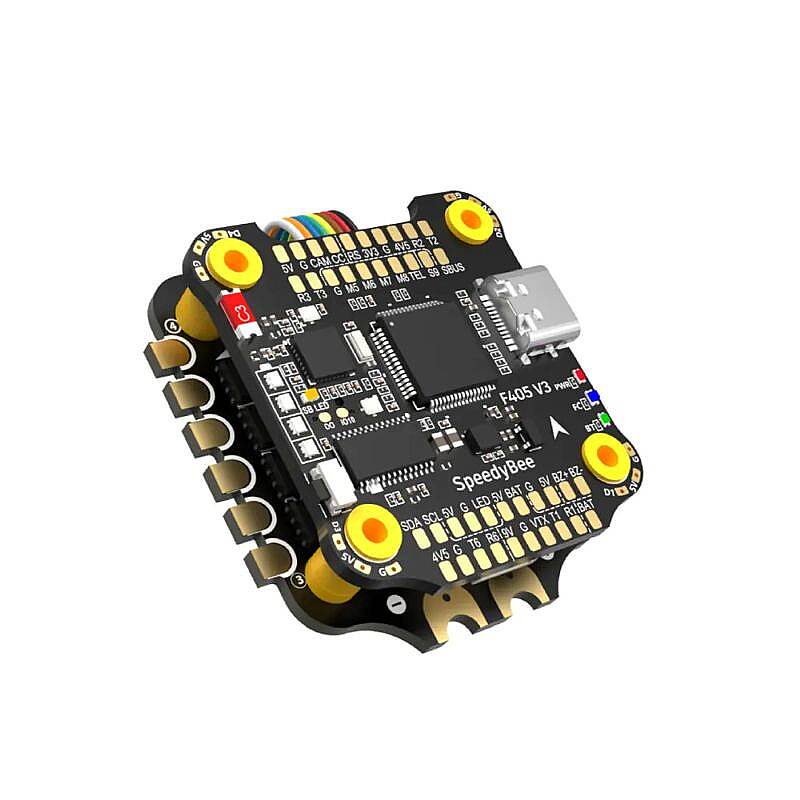

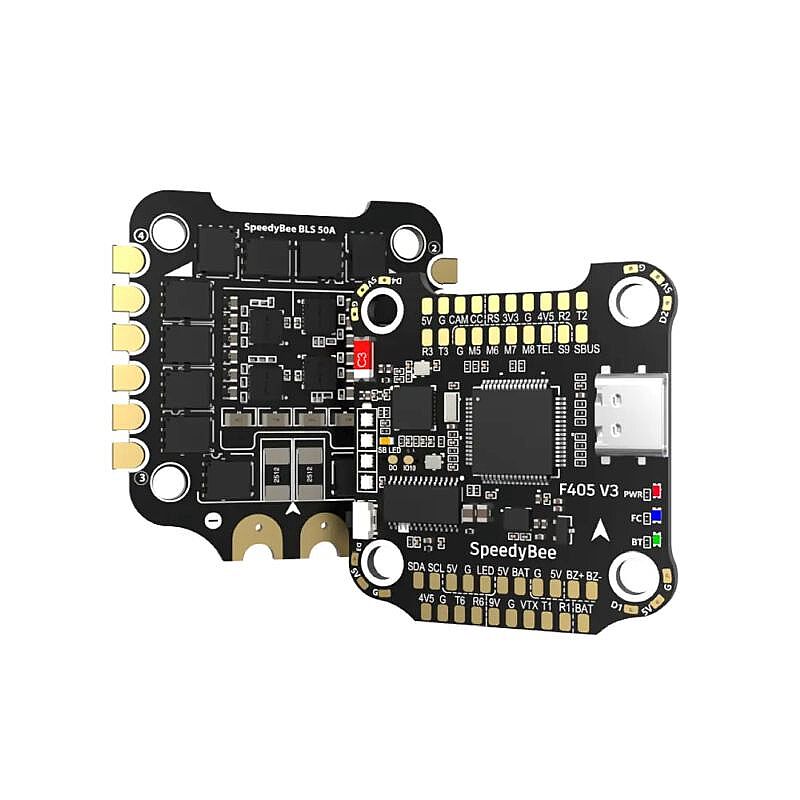

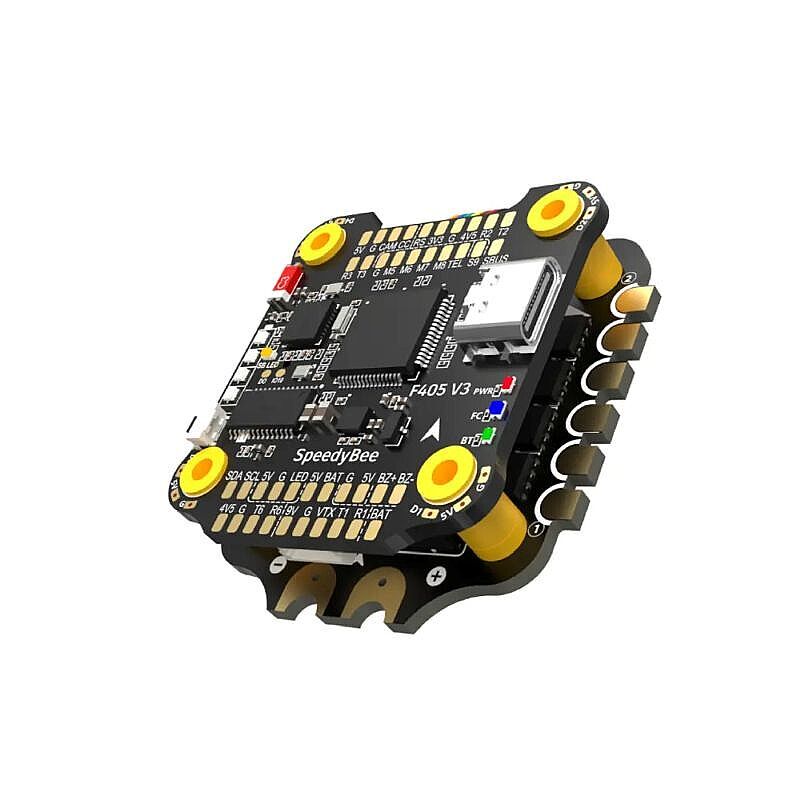

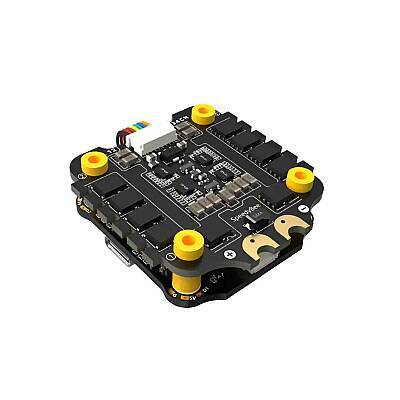

SpeedyBee F405 V3 F4 Uçuş Kontrol Kartı ve 50A 4in1 ESC Stack - 3-6S

Not: Ürün 3S–6S LiPo bataryalarla kullanılmak üzere tasarlanmıştır. 50A akım değeri ESC'nin her bir motor kanalına ait sürekli akım kapasitesini ifade eder. Motor, pervane ve batarya seçimi yapılırken maksimum akım tüketimi dikkate alınmalıdır.

Bluetooth bağlantısının kullanılabilmesi için Betaflight üzerinde UART4 MSP bağlantısının 115200 baud olarak yapılandırılması gerekir. Blackbox kayıtları için uygun MicroSD kart kullanılmalı ve kart FAT16 veya FAT32 formatında hazırlanmalıdır. Betaflight tarafından tanınan maksimum Blackbox kapasitesi 4GB'dir.

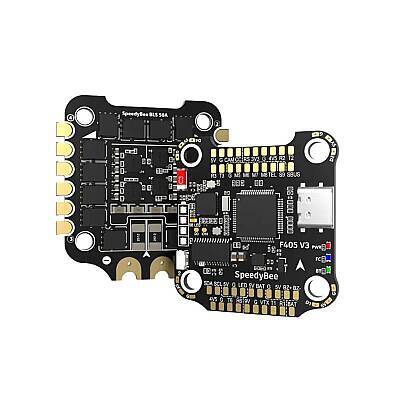

SpeedyBee F405 V3 BLS 50A Stack, FPV drone ve quadcopter sistemlerinde yüksek performanslı uçuş kontrolü ve güçlü motor yönetimi sağlamak için geliştirilmiş profesyonel bir uçuş kontrol kartı ve ESC setidir. STM32F405 işlemci, BMI270 jiroskop, Bluetooth bağlantısı ve 50A 4in1 ESC özelliklerini bir araya getirerek FPV yarış, freestyle ve özel drone projelerinde kapsamlı bir kontrol çözümü sunar.

3S–6S LiPo batarya desteği bulunan sistem, dört fırçasız motorun tek ESC kartı üzerinden kontrol edilmesini sağlar. 30.5 × 30.5mm montaj yapısı sayesinde uyumlu FPV drone gövdelerine kolayca entegre edilebilir.

SpeedyBee mobil uygulaması üzerinden kablosuz yapılandırma, Betaflight desteği, DJI dijital FPV sistemleriyle bağlantı ve Blackbox uçuş kaydı gibi özellikleriyle hem yeni drone kurulumlarında hem de mevcut sistemlerin yükseltilmesinde kullanılabilir.

STM32F405 İşlemci ve BMI270 Jiroskop

SpeedyBee F405 V3 uçuş kontrol kartı, STM32F405 mikrodenetleyicisi ve BMI270 jiroskop sensörüyle donatılmıştır. Bu yapı, drone hareketlerinin algılanmasını ve uçuş kontrol algoritmalarının hızlı şekilde çalıştırılmasını sağlar.

Dahili barometre, uçuş sırasında irtifa değişimlerinin takip edilmesine yardımcı olurken AT7456E OSD çipi, uyumlu analog FPV sistemlerinde uçuş bilgilerinin görüntüye eklenmesine olanak tanır.

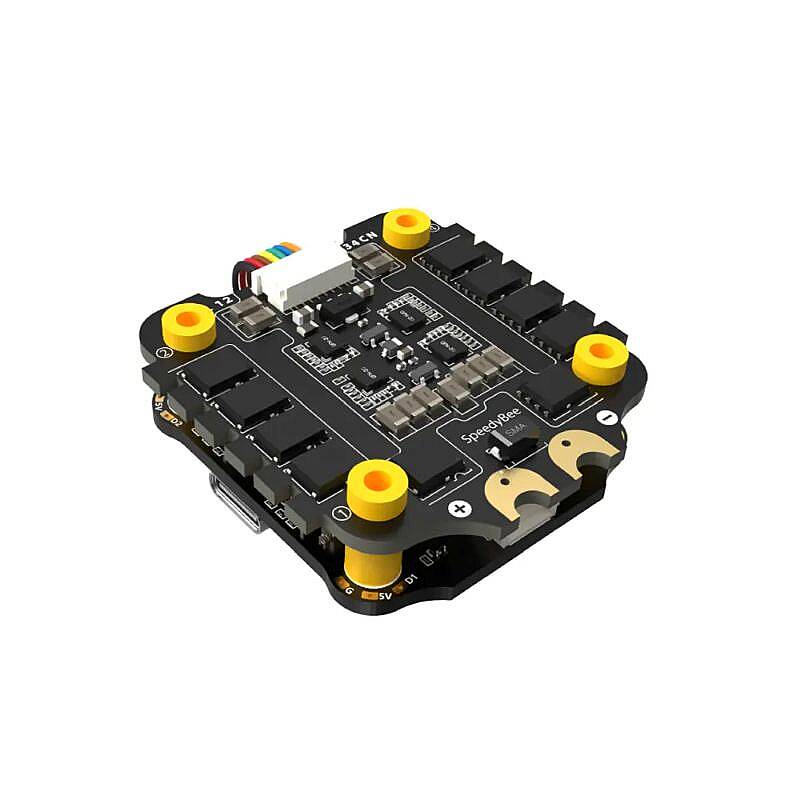

50A 4in1 ESC ile Güçlü Motor Kontrolü

Set içerisinde bulunan SpeedyBee BLS 50A 4in1 ESC, dört adet fırçasız motoru tek kart üzerinden kontrol eder. Her kanal için 50A sürekli akım ve 5 saniyeye kadar 55A tepe akımı desteği sunar.

BLHeli_S JH-50 firmware kullanan ESC, DShot300 ve DShot600 dijital motor kontrol protokollerini destekler. Yüksek hızlı gaz tepkisi ve hassas motor kontrolü sayesinde FPV freestyle ve yarış uygulamalarında kullanılabilir.

Bluetooth ile Kablosuz Yapılandırma

SpeedyBee F405 V3, dahili Bluetooth bağlantısı sayesinde uçuş kontrol kartı ve ESC ayarlarının SpeedyBee mobil uygulaması üzerinden yapılandırılmasına olanak tanır.

Bilgisayara sürekli USB kablosu bağlama ihtiyacını azaltan bu özellik sayesinde PID ayarları, uçuş parametreleri ve desteklenen ESC yapılandırmaları mobil cihaz üzerinden yönetilebilir.

Motor dönüş yönleri de uyumlu ESC firmware desteğiyle uygulama üzerinden değiştirilebilir.

DJI Dijital FPV Sistemleriyle Uyumlu

Uçuş kontrol kartı üzerinde bulunan özel 6 pinli DJI Air Unit bağlantısı, dijital FPV sistemlerinin kurulmasını kolaylaştırır.

DJI O3 Air Unit, RunCam Link, Caddx Vista ve DJI Air Unit V1 ile uyumlu bağlantı yapısı sayesinde ek kablolama ihtiyacını azaltır. Analog FPV sistemleri için de OSD desteği bulunur.

1000uF Kondansatör ve TVS Koruması

ESC üzerinde bulunan TVS koruma diyodu, batarya bağlantısı veya ani yük değişimleri sırasında oluşabilecek gerilim yükselmelerinin etkisini azaltmaya yardımcı olur.

Setle birlikte sunulan 1000uF Low ESR kondansatör, güç hattındaki elektriksel gürültünün ve gerilim dalgalanmalarının azaltılmasına katkı sağlar. Böylece uçuş kontrol kartı ve sensörlerin daha kararlı çalışması desteklenir.

Blackbox Uçuş Kaydı ve LED Kontrolü

Uçuş kontrol kartı üzerinde bulunan MicroSD kart yuvası, Betaflight Blackbox kayıtlarının saklanmasını sağlar. Bu kayıtlar uçuş performansının analiz edilmesi ve PID ayarlarının geliştirilmesi için kullanılabilir.

Kart üzerinde ayrıca 4 seviyeli LED batarya göstergesi ve dört ayrı LED şerit bağlantısı bulunur. Uyumlu LED şeritler SpeedyBee veya Betaflight üzerinden kontrol edilebilir.

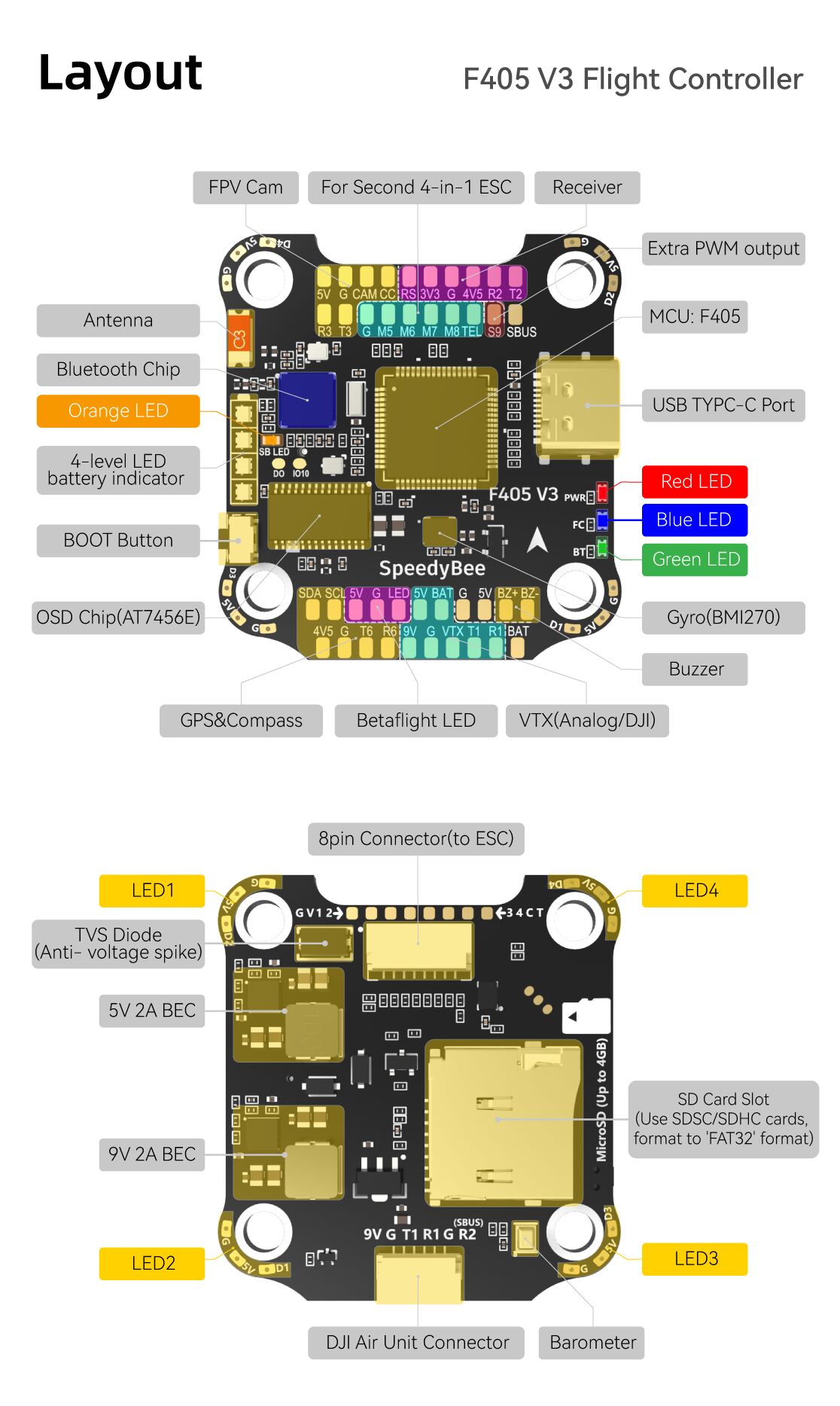

Teknik Özellikler - Uçuş Kontrol Kartı

• Marka: SpeedyBee
• Model: F405 V3
• Ürün Kodu: SB-F4V3-50-STACK
• İşlemci: STM32F405
• Jiroskop / IMU: BMI270
• Barometre: Dahili
• OSD Çipi: AT7456E
• Firmware: Betaflight
• Firmware Target: SPEEDYBEEF405V3
• Batarya Desteği: 3S–6S LiPo
• USB Bağlantısı: Type-C
• Kablosuz Bağlantı: Bluetooth BLE
• Wi-Fi: Yok
• UART: 6 Adet (UART4 Bluetooth, UART5 ESC Telemetri için ayrılmıştır)
• I2C: Destekli
• Motor Sinyal Çıkışları: M1–M8
• Blackbox: MicroSD Kart Desteği
• DJI Bağlantısı: 6 Pin DJI Air Unit Konnektörü
• Buzzer: Destekli
• LED Bağlantıları: 4 Adet LED Şerit Çıkışı
• Batarya Göstergesi: 4 Seviyeli LED Gösterge

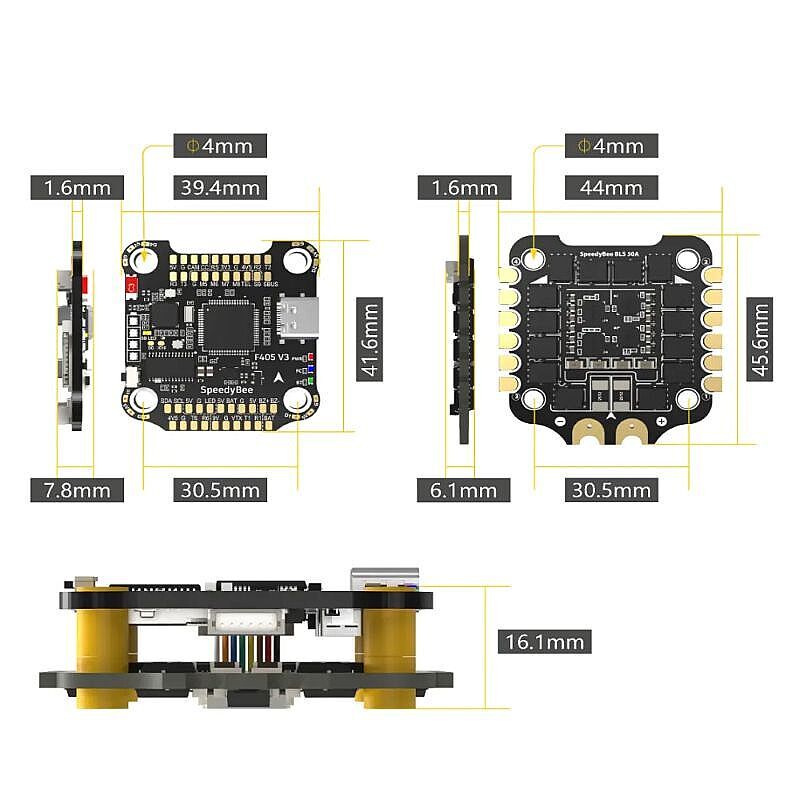

• Montaj Ölçüsü: 30.5 × 30.5mm
• Montaj Delik Çapı: 4mm
• Kart Ölçüleri: 41.6 × 39.4 × 7.8mm
• Ağırlık: 9.6g

Güç Çıkışları ve BEC Özellikleri

• 5V Çıkış: Toplam 2A
• 9V Çıkış: Toplam 2A
• 3.3V Çıkış: Maksimum 500mA
• 4.5V Çıkış: Maksimum 1A
• GPS Beslemesi: USB üzerinden güç verildiğinde 4.5V çıkış kullanılabilir

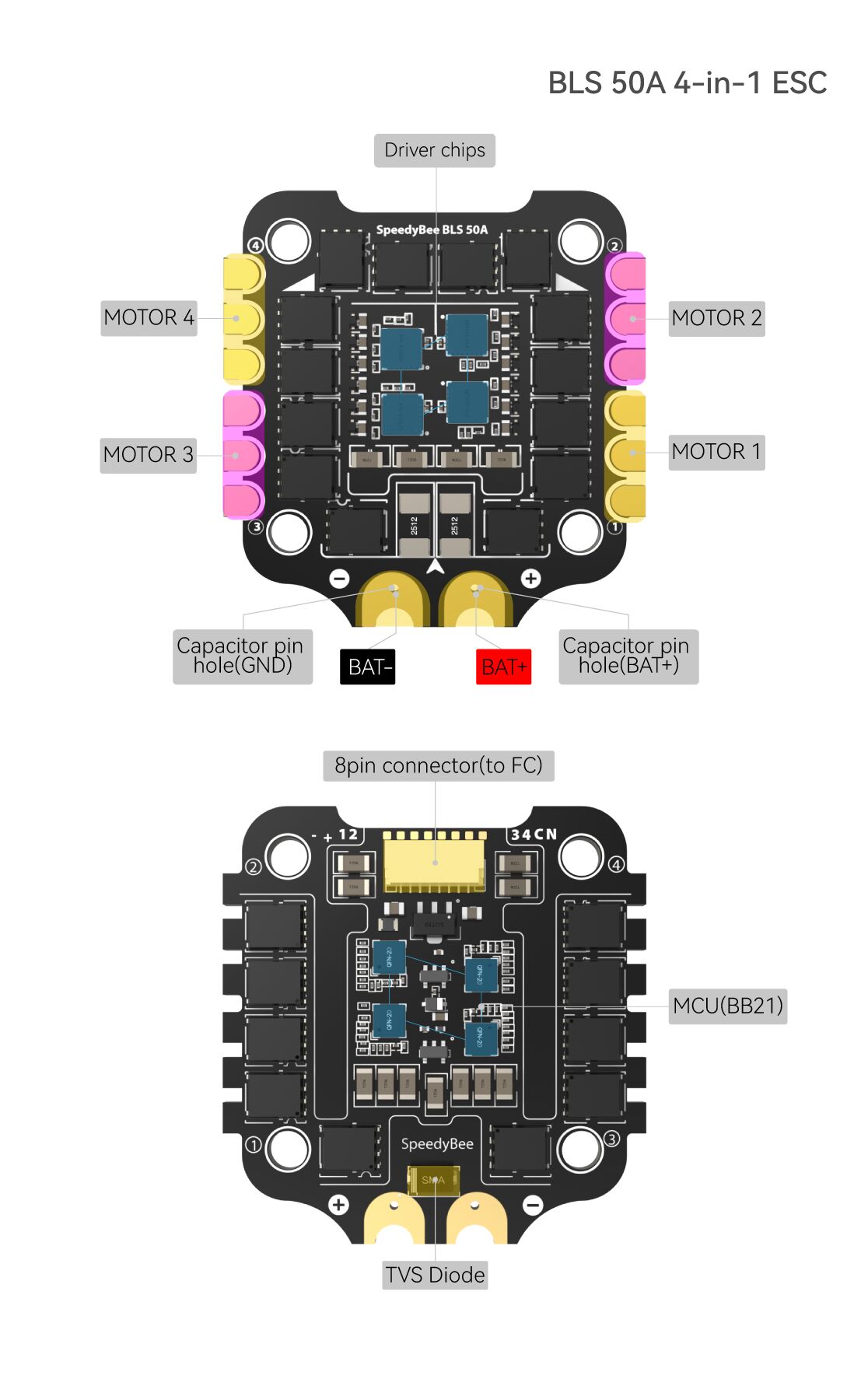

Teknik Özellikler - 50A 4in1 ESC

• Marka: SpeedyBee
• Model: BLS 50A 30x30 4in1 ESC
• ESC Firmware: BLHeli_S JH-50
• ESC Kontrolcü: BB21 Serisi
• Kanal Sayısı: 4
• Sürekli Akım: 50A × 4
• Tepe Akımı: 55A / 5 Saniye
• Batarya Desteği: 3S–6S LiPo
• Motor Kontrol Protokolleri: DShot300 / DShot600
• Akım Sensörü: Destekli
• Akım Sensörü Ölçeği: 386
• Akım Sensörü Offset: 0
• ESC Telemetrisi: Desteklenmiyor
• TVS Koruma Diyodu: Var
• Harici Kondansatör: 1000uF Low ESR
• Kablosuz Yapılandırma: SpeedyBee Uygulaması
• Montaj Ölçüsü: 30.5 × 30.5mm
• Montaj Delik Çapı: 4mm
• Kart Ölçüleri: 45.6 × 44 × 6.1mm
• Ağırlık: 13.8g

Kullanım Alanları

SpeedyBee F405 V3 50A Stack; FPV freestyle dronları, FPV yarış dronları, 5 inç ve benzeri uygun gövde ölçülerindeki quadcopter sistemleri, DJI dijital FPV kurulumları, long-range drone projeleri, özel multirotor sistemleri ve drone yükseltme çalışmalarında kullanılabilir.

Uçuş kontrol kartındaki sekiz motor sinyal çıkışı sayesinde uygun ilave ESC donanımı ve yapılandırmayla daha fazla motor kullanan özel sistemlerde de değerlendirilebilir.

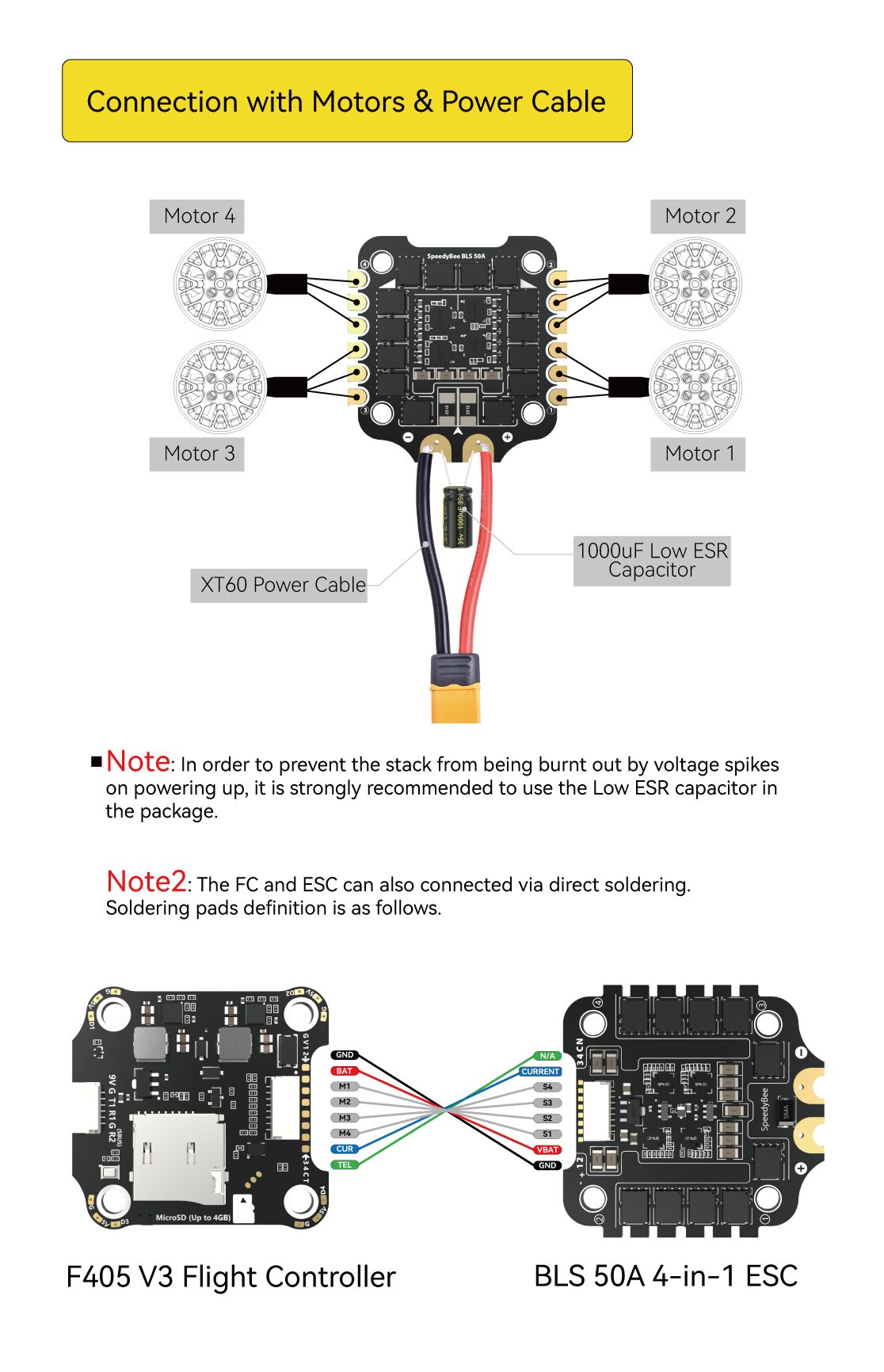

Motor ve Kablo Bağlantısı

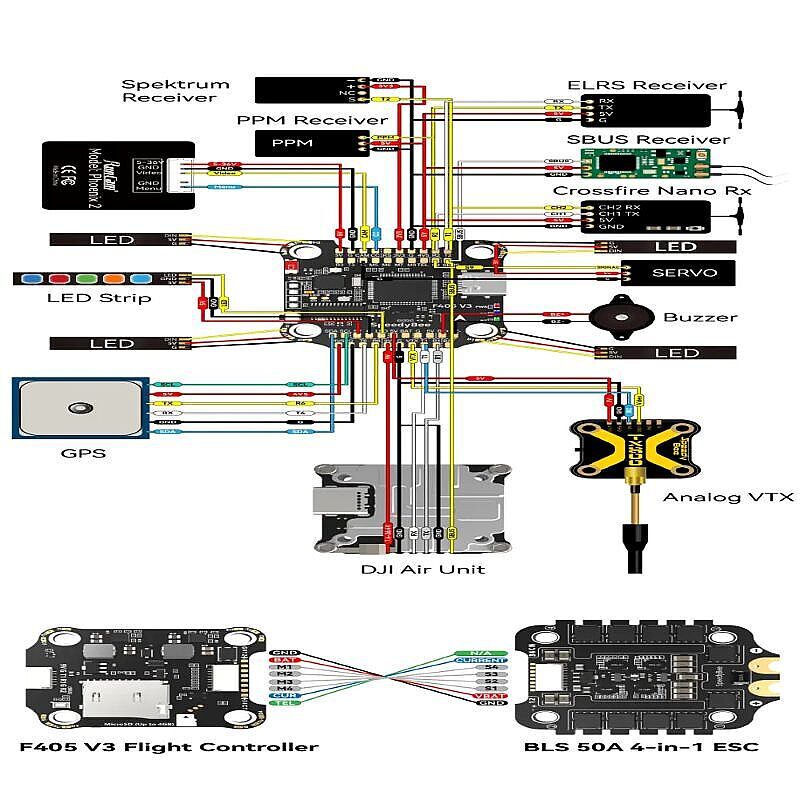

Şematik

Belgeler

SpeedyBee F405 V3 F4 Uçuş Kontrol Kartı ve 50A 4in1 ESC Stack - 3-6S

Paket İçeriği

• 1 x SpeedyBee F405 V3 Uçuş Kontrol Kartı
• 1 x SpeedyBee BLS 50A 4in1 ESC
• 1 x 35V 1000uF Low ESR Kondansatör
• 5 x M3 Naylon Somun
• 5 x M3 Silikon O-Ring
• 1 x M3 × 8mm Silikon Titreşim Önleyici (Uçuş Kontrol Kartı İçin)
• 1 x M3 × 8.1mm Silikon Titreşim Önleyici (ESC İçin)
• 1 x SH 1.0mm 8 Pin FC-ESC Bağlantı Kablosu (25mm)
• 5 x M3 × 30mm Alyan Başlı Vida
• 1 x DJI 6 Pin Bağlantı Kablosu (80mm)
• 1 x XT60 Güç Bağlantı Kablosu (100mm)
