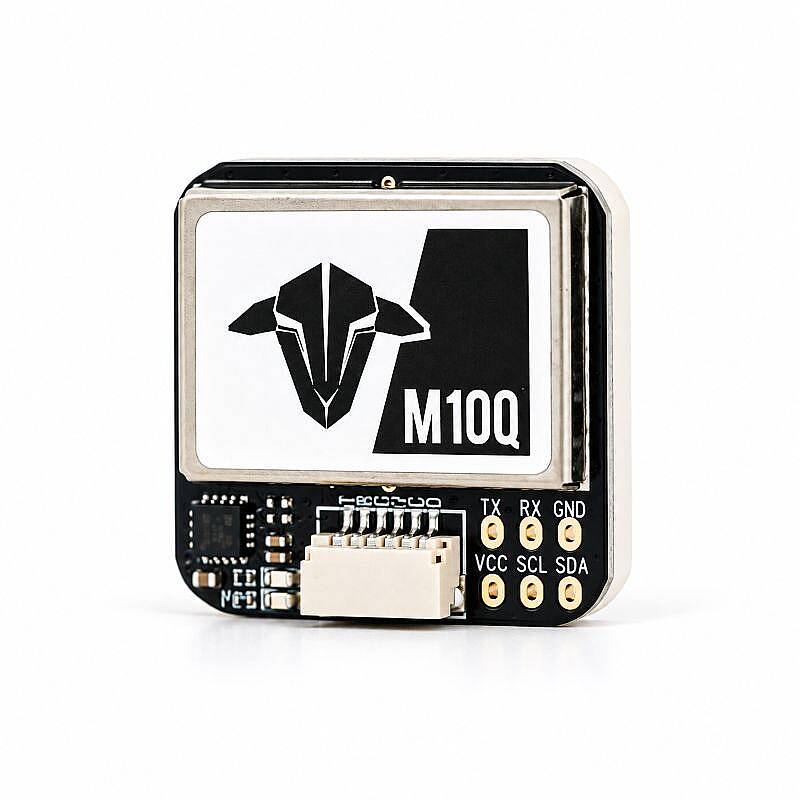

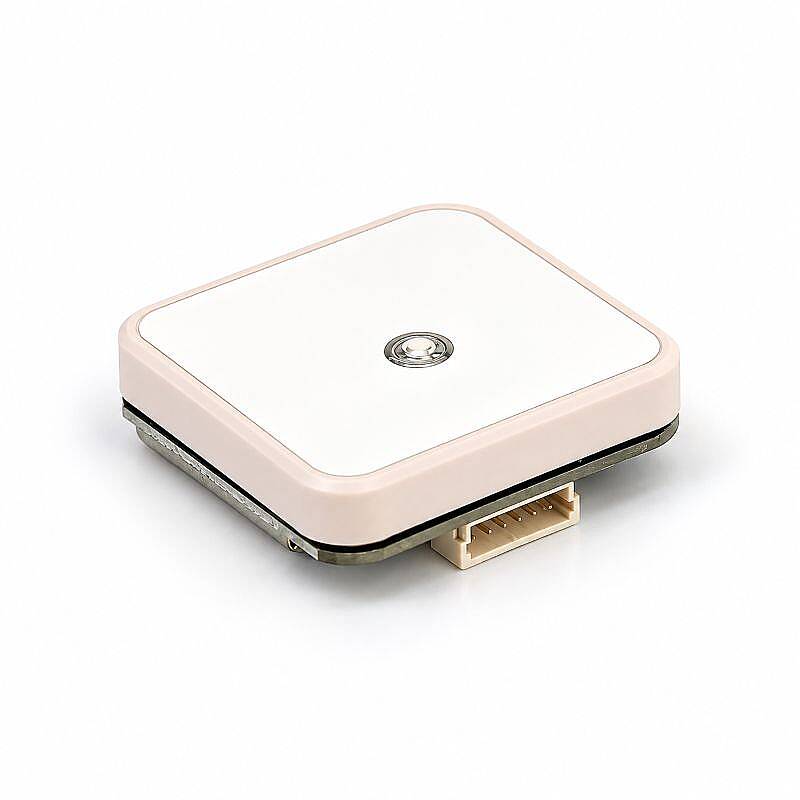

TBS M10Q GPS GLONASS Modülü - UBX-M10050

TBS M10Q GPS GLONASS Modülü, FPV drone, quadcopter ve diğer insansız hava araçlarında hassas konum belirleme ve navigasyon işlemleri için geliştirilmiş kompakt bir GPS modülüdür. u-blox UBX-M10050 yonga seti sayesinde uydu sinyallerini yüksek hassasiyetle işleyerek konum, hız ve hareket verilerinin uçuş kontrol sistemine aktarılmasını sağlar.

Dahili QMC5883 manyetometre (pusula) ile konum bilgilerinin yanı sıra yön tayini için de veri sağlayabilir. GPS, GLONASS ve diğer desteklenen uydu sistemleriyle çalışabilen yapısı sayesinde FPV drone projelerinde güvenilir konum takibi ve navigasyon desteği sunar.

u-blox M10 Teknolojisi ile Hassas Konumlandırma

TBS M10Q, u-blox M10 serisi GNSS teknolojisini kullanarak uydu sinyallerinin hızlı ve kararlı şekilde alınmasını sağlar. Açık alan ve uygun uydu koşullarında 2 metrenin altında yatay konum doğruluğu sunabilir.

Yüksek alıcı hassasiyeti sayesinde uydu sinyallerinin zayıfladığı koşullarda konum takibinin sürdürülmesine yardımcı olur. Modül üzerindeki flash bellek, yapılandırma ayarlarının saklanmasını sağlar.

QMC5883 Dahili Pusula Sensörü

Modülde bulunan QMC5883 manyetometre, manyetik alan verilerini ölçerek drone sistemlerinde yön belirleme işlemlerine yardımcı olur.

Uyumlu uçuş kontrol kartları ve yazılımlarla kullanıldığında GPS destekli navigasyon, yön takibi ve konum tabanlı uçuş özelliklerinin geliştirilmesine olanak tanır.

Hızlı Uydu Bağlantısı ve 18Hz Yenileme Hızı

TBS M10Q GPS modülü, uygun koşullarda yaklaşık 26 saniyelik soğuk başlatma süresi ve 1 saniyeye kadar sıcak başlatma performansı sunar.

0.25Hz ile 18Hz arasında ayarlanabilen yenileme hızı, farklı uçuş kontrol sistemlerinin ihtiyaçlarına göre konum verilerinin güncellenmesini sağlar. Varsayılan yenileme hızı 1Hz olarak belirtilmiştir.

Kompakt ve Hafif Tasarım

25 × 25 × 7.7mm ölçüleri ve yaklaşık 13.5 gram ağırlığı sayesinde FPV drone gövdelerinde fazla yer kaplamadan kullanılabilir.

5V besleme desteği ve seri haberleşme arayüzü sayesinde uygun bağlantılara sahip uçuş kontrol kartlarına entegre edilebilir.

Teknik Özellikler

• Marka: TBS (Team BlackSheep)
• Model: M10Q
• Ürün Tipi: GPS / GLONASS GNSS Modülü
• GNSS Yonga Seti: u-blox UBX-M10050
• Manyetometre: QMC5883
• Yapılandırma Belleği: Flash Bellek
• GNSS Frekansları: 1575.42MHz / 1561.10MHz / 1602.00MHz
• Baud Hızı: 4800–921600bps
• Varsayılan Baud Hızı: 115200bps
• İzleme Hassasiyeti: -166dBm
• Sinyal Yakalama Hassasiyeti: -160dBm
• Soğuk Başlatma Hassasiyeti: -148dBm
• Soğuk Başlatma Süresi: Ortalama 26 Saniye
• Yardımlı Başlatma Süresi: Ortalama 24 Saniye
• Sıcak Başlatma Süresi: Ortalama 1 Saniye
• Yatay Konum Doğruluğu: 2 Metreden Az (Ortalama)
• SBAS Konum Doğruluğu: 2 Metreden Az (Ortalama)
• Zaman Darbesi Doğruluğu: 30ns RMS
• Maksimum Yükseklik: 50.000m
• Maksimum Hız: 500m/s
• Maksimum İvmelenme: 4G
• Yenileme Hızı: 0.25–18Hz
• Varsayılan Yenileme Hızı: 1Hz
• Çalışma Gerilimi: 5V DC
• Boyutlar: 25 × 25 × 7.7mm
• Ağırlık: Yaklaşık 13.5g

Kullanım Alanları

TBS M10Q GPS GLONASS Modülü; FPV drone ve quadcopter sistemleri, long-range FPV projeleri, insansız hava araçları, GPS destekli uçuş kontrol uygulamaları, konum takip sistemleri, otonom navigasyon projeleri ve robotik sistemlerde kullanılabilir.

Paket İçeriği

• 1 x TBS M10Q GPS GLONASS Modülü - UBX-M10050
