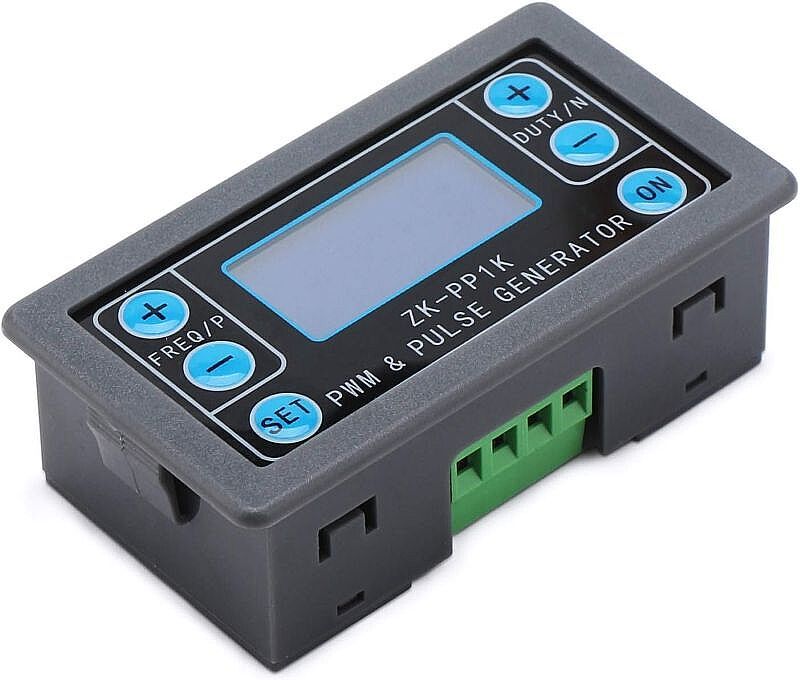

ZK-PP1K Çift Modlu Kare Dalga Sinyal Jeneratörü

ZK-PP1K, PWM ve PULSE olmak üzere iki farklı çalışma modunu destekleyen, kare dalga sinyali üretebilen çok amaçlı bir sinyal jeneratörüdür. Geniş frekans aralığı, ayarlanabilir görev döngüsü (Duty Cycle) ve darbe üretme özellikleri sayesinde elektronik geliştirme, motor sürücü testleri, PWM kontrol uygulamaları ve laboratuvar çalışmaları için ideal bir çözümdür.

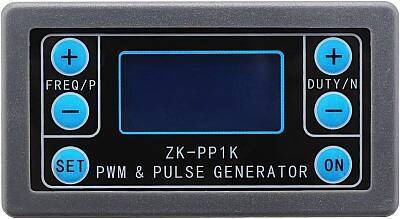

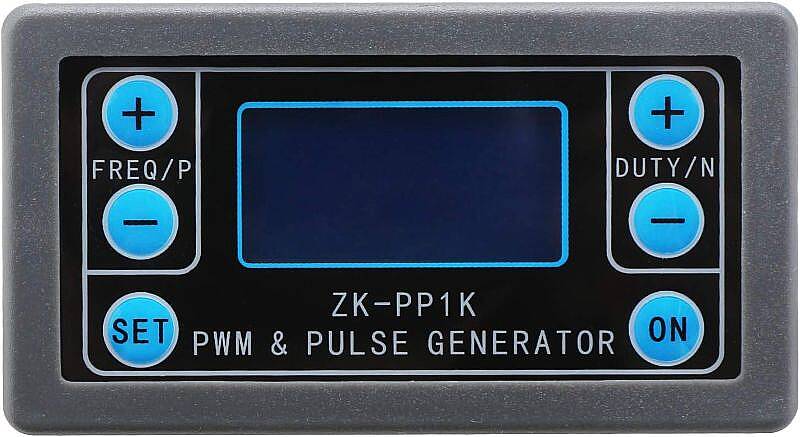

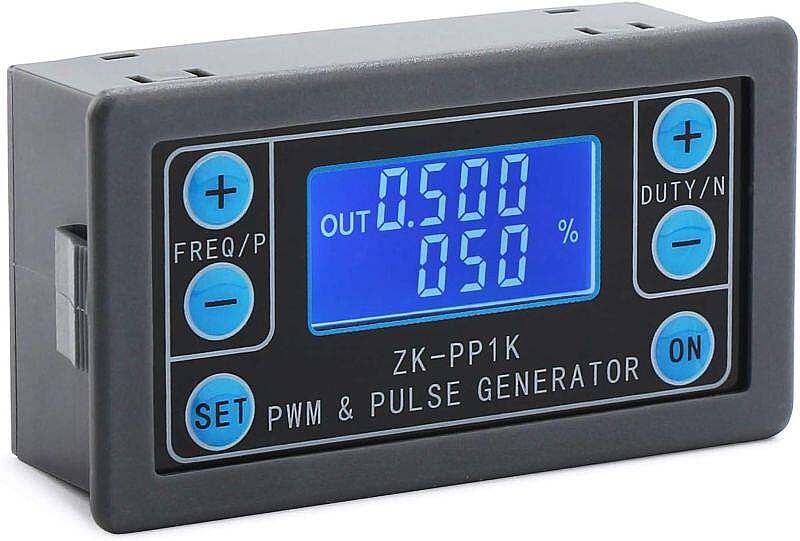

Modül üzerinde bulunan LCD ekran sayesinde frekans, görev döngüsü, darbe genişliği, gecikme süresi ve darbe sayısı kolayca görüntülenebilir ve ayarlanabilir. Dahili hafıza fonksiyonu sayesinde yapılan ayarlar enerji kesilse bile korunur. Ayrıca çıkış aktif/pasif kontrolü ve ters polarite koruması güvenli kullanım sağlar.

PWM modunda sürekli kare dalga sinyali üretilebilirken, PULSE modunda pozitif ve negatif darbe süreleri, gecikmeli başlatma ve belirli sayıda darbe üretimi ayarlanabilir. Bu sayede step motor sürücüleri, servo sistemleri, röle kontrolü, MOSFET sürme uygulamaları ve çeşitli test senaryolarında esnek kullanım sunar. Ancak modülün çıkış akımı düşük olduğundan motor, röle veya solenoid gibi yükler doğrudan bağlanmamalı; uygun bir sürücü devresi kullanılmalıdır.

Teknik Özellikler

• Model: ZK-PP1K
• Ürün Tipi: Çift Modlu Kare Dalga Sinyal Jeneratörü
• Çalışma Gerilimi: DC 3.3V – 30V
• Çalışma Modları: PWM / PULSE
• Frekans Aralığı: 1 Hz – 150 kHz
• Frekans Doğruluğu: Yaklaşık ±2%
• Görev Döngüsü (Duty Cycle): %0 – %100
• Darbe Sayısı: 1 – 9999 veya Sürekli
• Gecikme Süresi: 0.000 – 9999 saniye
• Darbe Genişliği: 0.000 – 9999 saniye
• Minimum Zaman Çözünürlüğü: 1 ms
• Çıkış Akımı: <30 mA
• Çıkış Genliği: Besleme gerilimi ile aynı
• LCD Ekran
• Ayar Hafızası

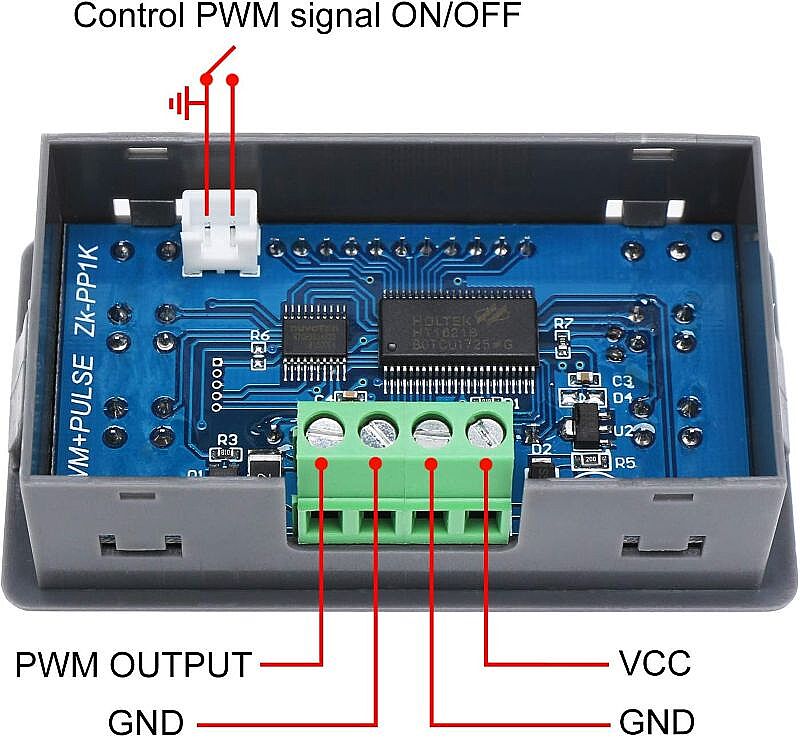

• Çıkış Açma/Kapatma Fonksiyonu
• Ters Polarite Koruması

Paket İçeriği

• 1 x ZK-PP1K Çift Modlu Kare Dalga Sinyal Jeneratörü
