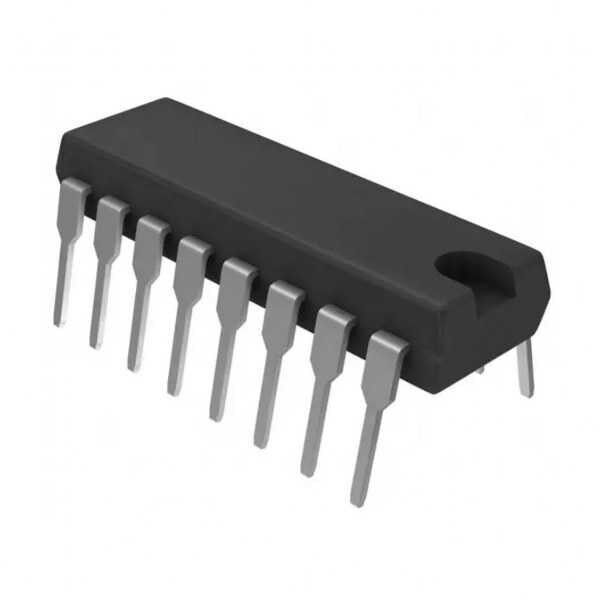

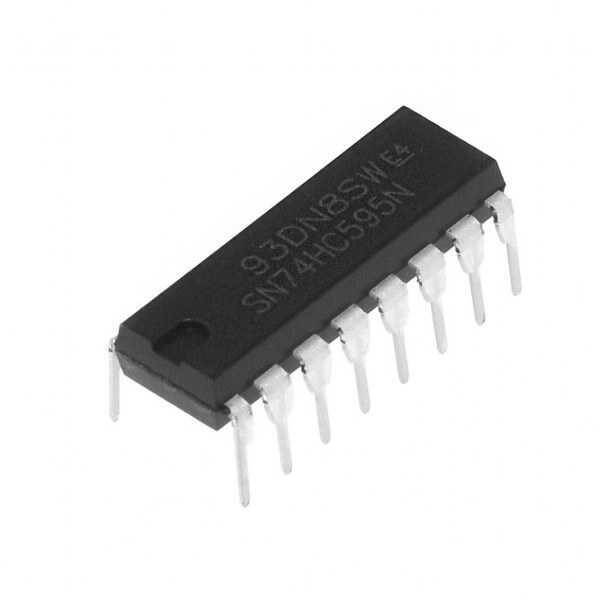

74HC595 Shift Register Entegresi

74HC595 Shift register entegresi seri girilen verinin paralel olarak alınmasını sağlayan bir kaydırmalı kaydedicidir. Seri olarak verilen veriyi D tipi flip-flopta saklayarak istenilen durumda paralel olarak çıkış sağlar. 74HC595 entegreleri 9. pini sayesinde birbirine kaskad şeklinde bağlanabilir. Genel olarak ışık gösterisi uygulamalarında kullanılır. Arduino veya başka bir mikroişlemci tarafından kolayca kontrol edilebilir.

Özellikler:

• Bit: 8
• Pin: 16
• Mantık ailesi: HC
• Mantıksal fonksiyon: Shift register
• Yayılma gecikme süresi: 285ns
• Çalışma besleme gerilimi (Tip): 2.5V/3.3V/ 5V
• Çalışma sıcaklığı: -55 °C ~ 125 °C
• Çalışma besleme gerilimi (Min): 2V
• Çalışma besleme gerilimi (Max): 6V
• Montaj: Through Hole
• Paket: 16-DIP (0.300"/7.62mm)

Pin Diyagramı:

Paket İçeriği:

• 1 x 74HC595 Shift Register Entegresi
