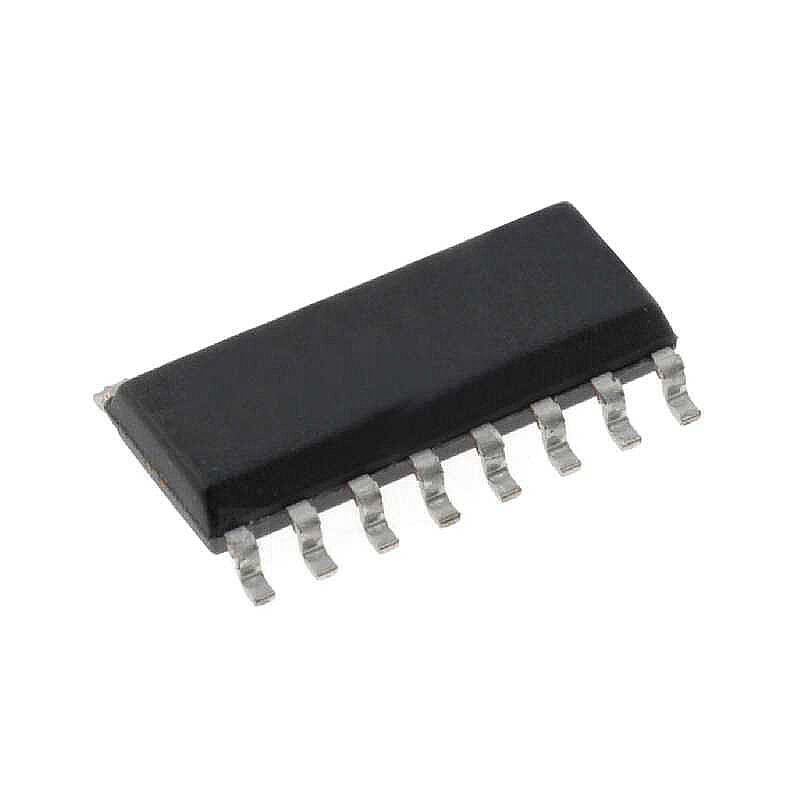

ULN2003 SOIC-SMD 16 BJT - Bipolar Transistör Entegresi

ULN2003 SOIC-SMD 16, içerisinde 7 adet NPN Darlington transistör sürücüsü barındıran yüksek akım ve yüksek gerilim anahtarlama entegresidir. Mikrodenetleyicilerin düşük akımlı dijital çıkışlarını kullanarak röle, step motor, solenoid, LED dizileri ve benzeri endüktif yüklerin güvenli şekilde sürülmesini sağlar. Dahili koruma diyotları sayesinde endüktif yüklerden kaynaklanan ters gerilimlere karşı koruma sunar.

Teknik Özellikler

• Entegre: ULN2003
• Paket Tipi: SOIC-16 (SMD)
• Transistör Yapısı: 7 x NPN Darlington
• Kanal Sayısı: 7
• Maksimum Çıkış Gerilimi: 50V
• Maksimum Çıkış Akımı: 500 mA (Kanal Başına)
• TTL ve 5V CMOS Uyumlu Girişler
• Dahili Flyback (Koruma) Diyotları
• Open Collector Çıkış Yapısı
• Yüksek Akım Anahtarlama Desteği
• Çalışma Sıcaklığı: -40°C ~ +85°C

Dökümanlar

Datasheet

Paket İçeriği

• 1 x ULN2003 SOIC-SMD 16 BJT - Bipolar Transistör Entegresi
