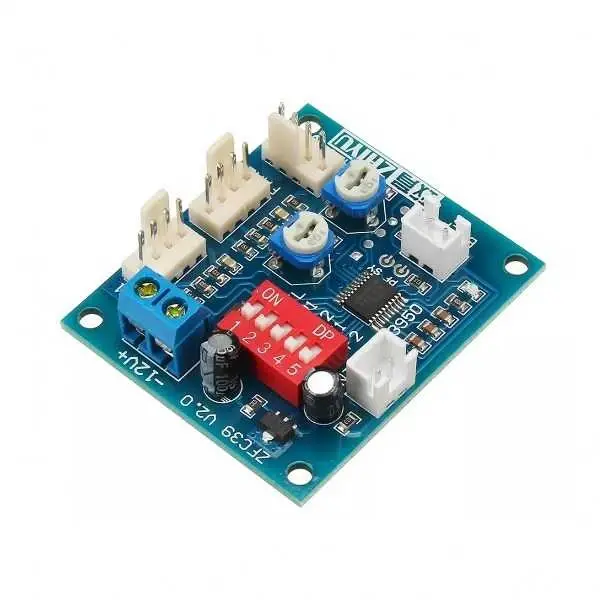

CPU Fan Hız Kontrol Modülü - Yüksek Sıcaklık Alarmı

CPU fan hız kontrol modülü tüm 12V 5A fanları destekler. CPU fan hız kontrol modülü 3 fan kontrolüne kadar olanak sağlar. Yüksek akım ile çalışmasına rağmen soğutucu bloğa ihtiyacı yoktur. Otomatik sıcaklık kontrolü ile sıcaklığa göre hız kontrolünü sağlar.

Özellikler:

• Devre yük kapasitesi: Herbir fan için maksimum 5A, toplam akım 9A
• Çıkış Aralığı: İlk kanal% 20 -% 100 veya% 40 -% 100 (TFL = ON) (Bu aralık sadece PWM aralığındadır, gerçek fan kontrol etkisi fana bağlı olarak değişir.)
  İkinci kanal ve üçüncü kanalın % 10 -% 100'ü (Bu aralıklar sadece PWM aralığındadır, gerçek fan kontrol etkisi fana bağlı olarak değişir.)
• Sıcaklık probu parametreleri: 50K B = 3950
• Termostat sıcaklık bölgesi hatası: sıcaklık sensörüne bağlı hata, genellikle% 3-5

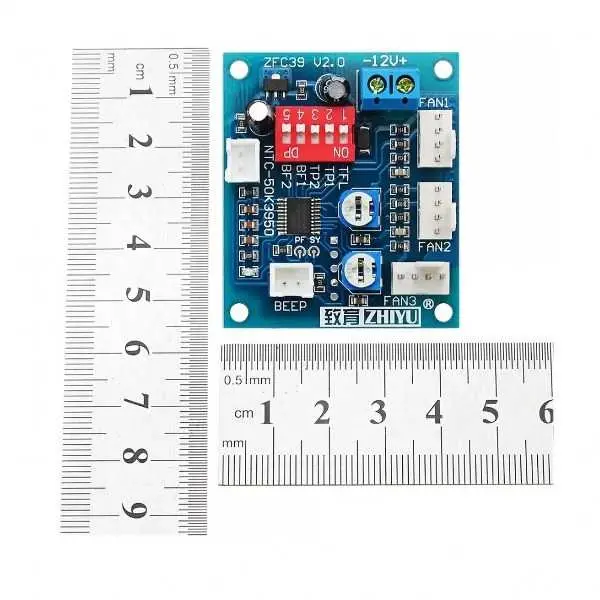

• Boyut: 50mm x 43mm

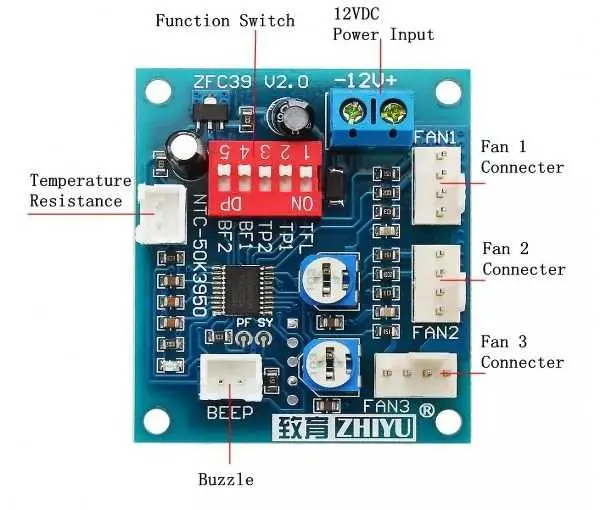

İşlev Ayarlama Switch'leri:

• TFL (No. 1): En düşük sıcaklık kanalı PWM ayarı, AÇIK durum FAN1 PWM minimum% 40 iken, KAPALI FAN1 minimum PWM'si% 20'dir.

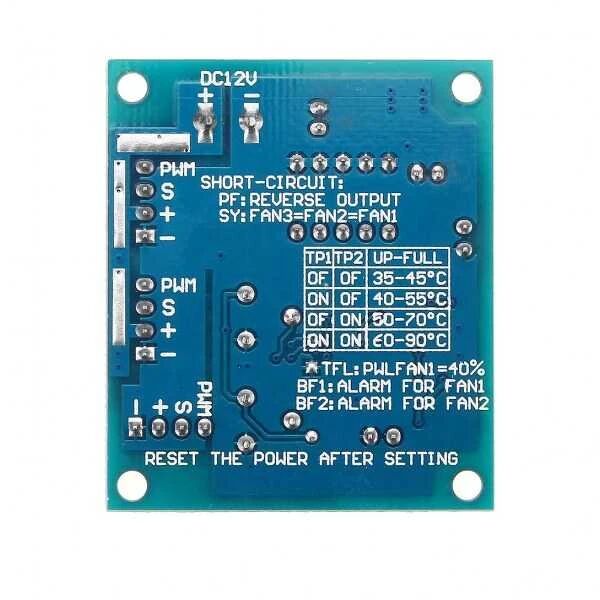

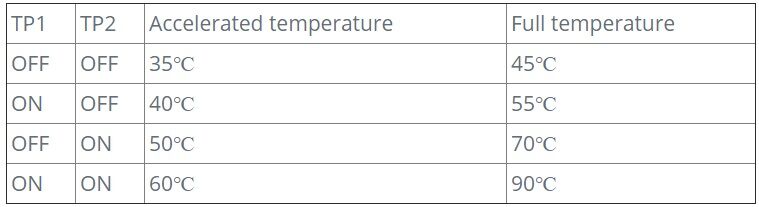

• TP1,TP2 (No:2,3): Sıcaklık kanalı kontrol sıcaklık bölgeleri şu şekilde yorumlanır (sıcaklık probu ile kullanılması gerekir). Sıcaklık, ivmelenen sıcaklıktan düşük olduğunda, minimum dönüş hızında; tam sıcaklığın üzerine çıktığında, her zaman tam hızda dönmektedir.

• BF1,BF2 (No:4,5): Karşılık gelen açık kanal fanı bozulduğunda, denetleyicinin alarm vermesi (üfleme ile çalışır), fan otomatik olarak döndürüldüğünde alarm otomatik olarak ortadan kalkacaktır. BF1 ve BF2'nin ikisi de açıksa (AÇIK), FAN1, FAN2'nin herhangi biri veya her ikisi de durursa, kontrol cihazı alarm verir.

Paket İçeriği:

• 1 x CPU Fan Hız Kontrol Modülü-Yüksek Sıcaklık Alarmı (12 VDC PWM)

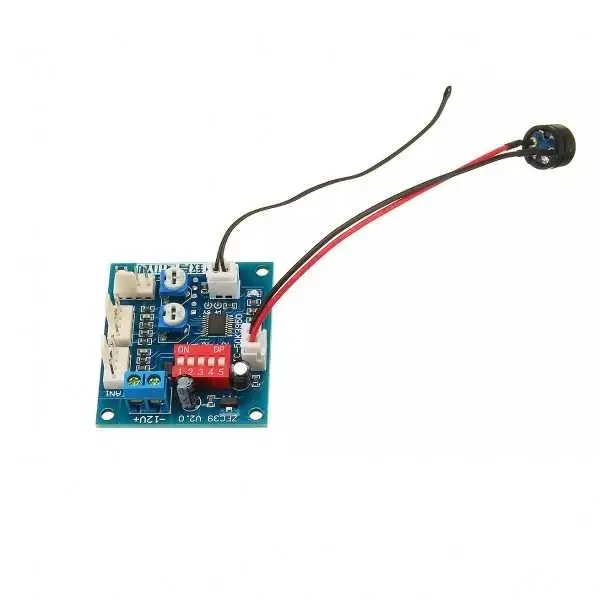

• 1 x NTC Sıcaklık Sensörü
• 1 x Buzzer
