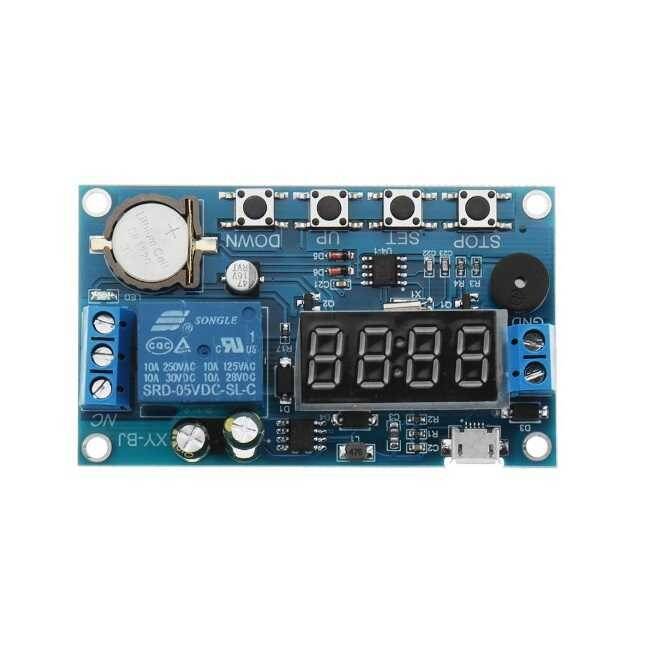

Gerçek Zaman Ayarlı Röle Modülü-Saatli

Ürün Kodu : RLE3D02-0743 EAN : 8682008434876 Marka/Menşei : Çin
Stokta Yok
37,75 TL
KDV Hariç Fiyatı : 31,99 TL
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Tavsiye Et
  • Resimler
  •

    Gerçek zaman ayarlı röle modülüyle 5 farklı zaman(saat-tarih) diliminde ve 5 farklı modda rölenin çıkışını kontrol edebilirsiniz. Günün/Ayın belli bir saatinde röleyi açıp-gün/ayın belli bir saatinde röleyi kapatabilirsiniz. Örneğin bu modül ile saat 11:30 da röleyi açıp 11:55 'te kapatabilirsiniz. Bu ayarlamayı 5 farklı zaman aralığıda(Ay/Saat)(Örneğin; 11:30 aç-11:45 kapa, 12:50 aç-12:55 kapa,16:40 aç-16:59 kapa,19:54 aç- 22:10 kapa,23:10 aç-09:30 kapa gibi) gerçekleştirebilirsiniz. Rölenin ayarlanan zamanlarda sürekli açık kalmasını veya bu zamanlarda 1 saniyelik çıkış darbesi üretmesini sağlayabilirsiniz. Aşağıda bulunan mod açıklamalarında rölenin kullanımını ve işlevini daha detaylı öğrenebilirsiniz.


    İşlevsel Mod Açıklaması:

    • OPE: röle kapanma süresi
    • CLE: röle kapanma süresi
    • Süre: PE-1 ila PE-5, 5 zaman periyodu
    • "----": fonksiyon engelleme
    • P-1: Günlük: OPE rölenin açılıp/kapanma zamanını, CLE rölenin kapanıp/açılma zamanını ayarlar.
    • P-2: Gün: OPE rölenin açılıp/kapanma zamanını, CLE rölenin kapanıp/açılma zamanını ayarlar.
    • P-3: Ayın günü: OPE rölenin açılıp/kapanma zamanını, CLE rölenin kapanıp/açılma zamanını ayarlar.
    • P-4: Aydan aya: OPE rölenin açılıp/kapanma zamanını, CLE rölenin kapanıp/açılma zamanını ayarlar.
    • P-5: Ayın birkaç gününün başlangıcına, birkaç noktanın sonuna kadar: OPE rölenin açılıp/kapanma zamanını, CLE rölenin kapanıp/açılma zamanını ayarlar.

    Zaman Nasıl Ayarlanır:

    • Çalıştırma arayüzünde DOWN butonuna basılı tutun:
    • 1. Sistem “YEA” görüntülemek için yanıp söner ve sonra zaman ayarı arayüzüne girer. Şu anda, “Yıl” dan sonraki iki basamak yanıp söner ve AŞAĞI(DOWN) ve YUKARI(UP) ile ayarlanır (Uzun basmayı destekler.);
    • 2. SET düğmesine kısa süre basın."ay/gün" ayar arayüzüne girdikten sonra SET sistemi yanıp sönen "dAE" ekranına kısa basın, bu kez "aylık" AŞAĞI, YUKARI ayarı boyunca yanıp sönmeye devam eder;
    • 3. SET düğmesine kısa süre basın. Bu sırada “gün” yanıp söner. AŞAĞI ve YUKARI ile ayarlayın;
    • 4. SET düğmesine kısa süre basın, sistem ‘HOU’ u göstermek için yanıp söner ve ardından “Time/Minute” ayar arayüzüne girer. Şu anda, “zaman” sürekli yanıp söner ve AŞAĞI ve YUKARI ile ayarlanır;
    • 5. SET tuşuna kısa basın, şu anda "dakika" yanıp söner, AŞAĞI, YUKARI ayarı boyunca şu anda SET düğmesine kısa basın, 1. adımı tekrarlayın;
    • 6. Bırakmak için SET tuşuna uzun süre bastıktan sonra, ayarlanan parametrelere göre zamanı değiştirir ve zaman ayarı arayüzünden çıkar.

    Parametreler Nasıl Ayarlanır:

    • Çalışan zaman arayüzünde, SET düğmesine 2 saniye basılı tutun ve sistem parametre ayar arayüzüne girer:
    • Aşama 1:
    • Zaman dilimini seçin: seçmek için kısa bir süre YUKARI, AŞAĞI tuşuna basarak PE-1 ~ PE-5;
    • Adım 2:
    • Modu seçin: "----" P-1 ~ P-5 (yani, bu süreyi ilgili moda ayarlayın) seçmek için YUKARI, AŞAĞI tuşuna kısa basın; ("----" bu sürenin maskelenmiş olduğunu belirtir)
    • Aşama 3:
    • Mod seçimi tamamlandıktan sonra, zaman ayarı arayüzüne girmek için SET düğmesine kısa süre basın. Zaman ayarı arayüzünde, parametreleri değiştirmek için SET tuşuna basın, “OPE” başlangıç ​​zamanı, “CLE” bitiş zamanı, “dAE” tarih bilgisi;
    • 4. Adım:
    • Parametre ayarlandıktan sonra ayardan çıkın. Çıkmak için SET düğmesini 2 saniye basılı tutun. Parametre ayarının doğru olup olmadığını kontrol edin. Doğru ise parametreyi kaydedin ve zaman işlemi arayüzüne dönün. Parametre yanlışsa, “ERR” uyarısı görüntülenir. (durma zamanı/tarihi ≤ başlangıç ​​zamanı/tarihi hata mesajı) Parametre ayar arayüzüne tekrar dönün.


    NOT: Durma zamanı/tarihi (CLE)> başlama zamanı/tarihi (OPE) olmalıdır.

    Ek Özellikler:

    • Herhangi bir zaman dilimi ayrı ayrı ayarlanabilir.
    • Belirli parametre ayar arayüzünde (ikinci adımdan sonra), çıkış modunu değiştirmek için kısa bir süre STOP düğmesine basın:
    • OUT1: röle üzerindeki başlangıç ​​noktası ile bitiş noktası arasında rölenin konumu sabit tutar
    • OUT2: çıkış 1S darbe zaman
    • Belirli parametre ayar arayüzünde (ikinci adımdan sonra), zil modunu değiştirmek için STOP butonuna uzun 3sn basın:
      • bLL0: Buzzer etkin değil
      • bLL1: Buzzer etkin
      • Not: çaldığınızda zili durdurmak için herhangi bir tuşa basın


    Uyku Modu:

    1.  C-P uyku modu: beş dakika içinde hiçbir işlem, dijital tüp otomatik olarak ekranı kapatır ve program normal çalışır;
    2.  O-d normal modu: dijital tüp daima ekrandadır;
    3.  Zaman görüntüleme arayüzünde, STOP düğmesini 2 saniye basılı tutun ve ardından C-P ve O-d durumları arasında geçiş yapmak için bırakın. Geçerli durum yanıp sönecek ve ardından ana arayüze dönecektir.

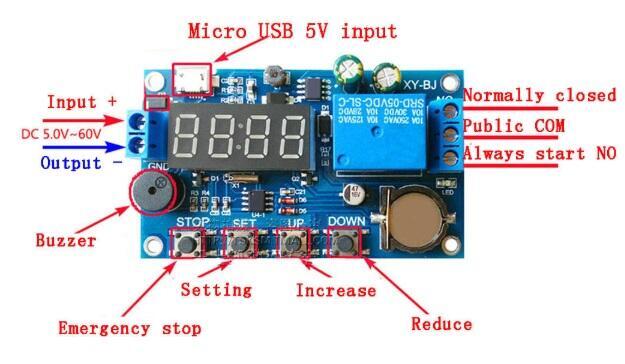

    Özellikler:

    • Besleme gerilimi: DC 5V-60V
    • Röle dayanımı: 250VAC/10A--30VDC/10A
    • Mikro-USB üzerinden besleme
    • Üzerinde bulunan pil sayesinde sürekli saat ayarlama ihtiyacı duymaz.
    • Buzzer alarm
    • Ağırlık: 34g


    Paket İçeriği:

    • 1 X Gerçek Zaman Ayarlı Röle Modülü-Saatli
