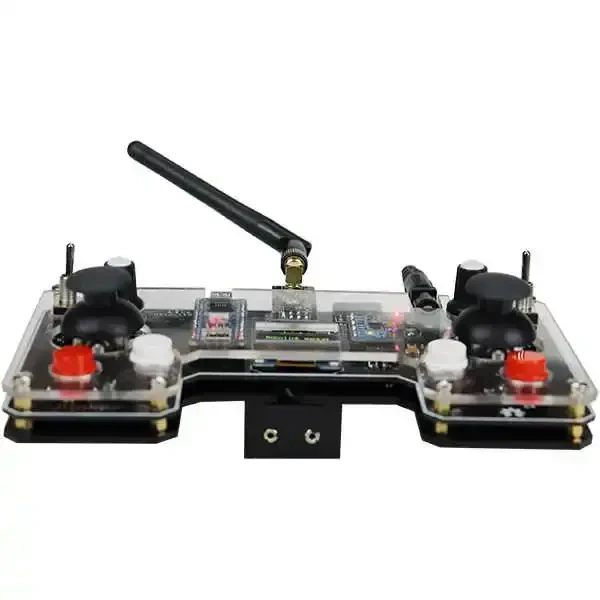

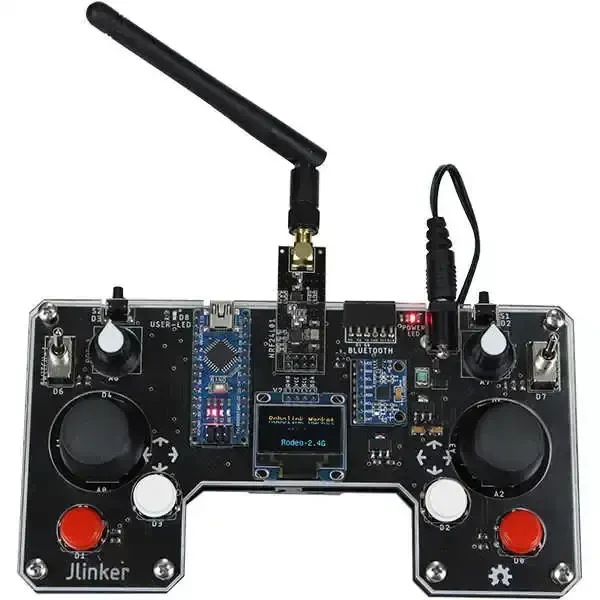

JLinker - Programlanabilir Kablosuz Joystick

Jlinker joystick kontrol kartı, uzaktan kontrol uygulamalarında kullanılabilecek çok fonksiyonlu bir gamepad kartıdır. Bu kart sayesinde çok rahat bir şekilde uzaktan kumandalı robot araba yapılabilir.

Jlinker kartını programlamak için tek yapılması gereken programın indirilerek karta yüklenmesidir. Bunun dışında geliştirilecek programlar da kütüphanesi ve örnek kodları sayesinde çok kolay olacaktır.

Nrf24l01 ile yaşanan bağlantı kopmaları ve güç problemleri çözülmüştür. NRF24L01+PA ile açık alanda maksimum 1000 metreye kadar kablosuz iletişim sunmaktadır.

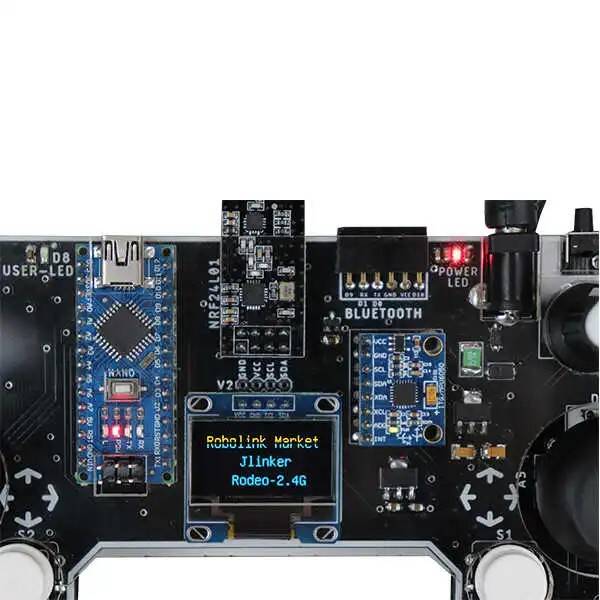

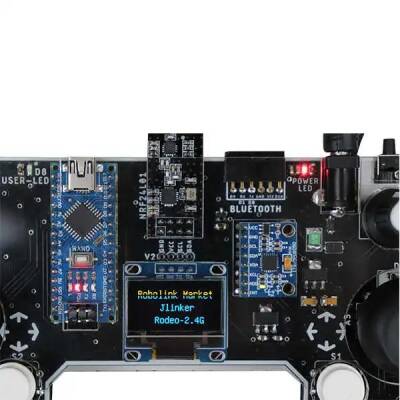

Kart üzerinde bulunan 0.96" oled ekran sayesinde alıcı ile olan etkileşim gözlemlenebilmektedir. Alıcının yaydığı güç oranına göre mesafe tahmini yapılarak yazdırılabilir.

Bluetooth kontrollü robot yapımına olanak sağlayan Bluetooth desteği bulunmaktadır. Nrf24l01 veya Bluetooth modülleri ile uzaktan kontrol uygulamaları rahatlıkla gerçekleştirilebilir. MPU6050 ivme sensörü sayesinde el hareketlerine göre uzaktan robot kontrolüne olanak sağlamaktadır.

 Arduino kütüphane ve örnek kod desteği sayesinde kodlamada büyük kolaylık sağlamaktadır. Kendin yap projelerine farklı bir soluk katacaktır. Herhangi bir arduino projesini, alıcı tarafındaki küçük bir ayarlamayla kablosuz olarak kontrol edilebilmektedir.

Kart üzerinde bulunan bir çok malzeme sayesinde yetenekleri çok yüksek seviyededir. Robolink Akademi sayesinde örnek uygulamaları sunmaktadır. Jlinker kablosuz joystick kontrol kartı, projelerini kendi yöntemleriyle kontrol etmek isteyen geliştiriciler için özel bir kablosuz çözüm sunmaktadır.

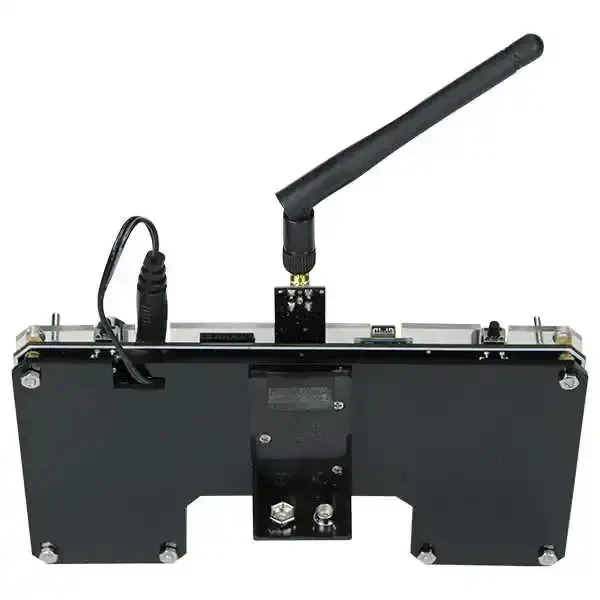

Çift taraflı pleksi yapısı bu ürünü son kullanıcı ürünü haline getirmektedir. 9V pil yuvası sayesinde kolay bir güç beslemesi olanağı bulunmaktadır. Yapılan projelere amatör bir duruştan çıkararak profesyonel bir izlenim verecektir. Jlinker kartı ile kablosuz olarak Retro arcade oyunu bile kontrol edilebilir. Nrf24l01 kablosuz iletişim modüllerinin iletişim adresleri değiştirilebilir olması sayesinde sınıf ortamında kullanıma uygundur.

Rodeo Kodlama robotu bu kart sayesinde kablosuz olarak çok rahat bir şekilde kullanılabilir. Bu kontrol için gerekli kodlar her iki ürün için de oluşturulmuş dMoto ve jlinker kütüphane dosyalarında mevcuttur.

Örnek Uygulama İçin Tıklayınız.

Uygulama Alanları:

• NRF24L01 ile uzaktan kontrollü robot araba
• Rc araba
• ESC kontrolü
• Drone kontrolü
• İki bağlantı noktası arasındaki güç için gösterge
• Bluetooth kontrollü robot araba
• İvme ile uzaktan kontrollü robot
• Uzaktan DC motor hız ve yön kontrolü
• Uzaktan servo motor kontrolü

Özellikler:

• Model: Jlinker V1.0
• Besleme voltajı: 5-15VDC
• NRF24L01+PA ile açık alanda maksimum 1000 metreye kadar kablosuz iletişim desteği
• Frekans: 2.4GHz-2.5GHz
• Bluetooth ile kablosuz iletişim desteği
• Kullanıcı etkileşimi için Oled ekran
• Eksenel kontrol için Mpu6050 ivme sensörü
• Nrf24l01 için özelleştirilmiş voltaj regülatör devresi
• Aşırı akım koruması
• Ters polarizasyon koruması
• Anlık gerilim koruması
• Kart üzerinde bulunan pin bilgilendirmeleri sayesinde programlama kolaylığı sağlar.
• Kullanıcı etkileşimi için programlanabilir led
• Robolink Akademi desteğiyle örnek uygulamalar
• Sınıf ortamında kullanıma uygundur.

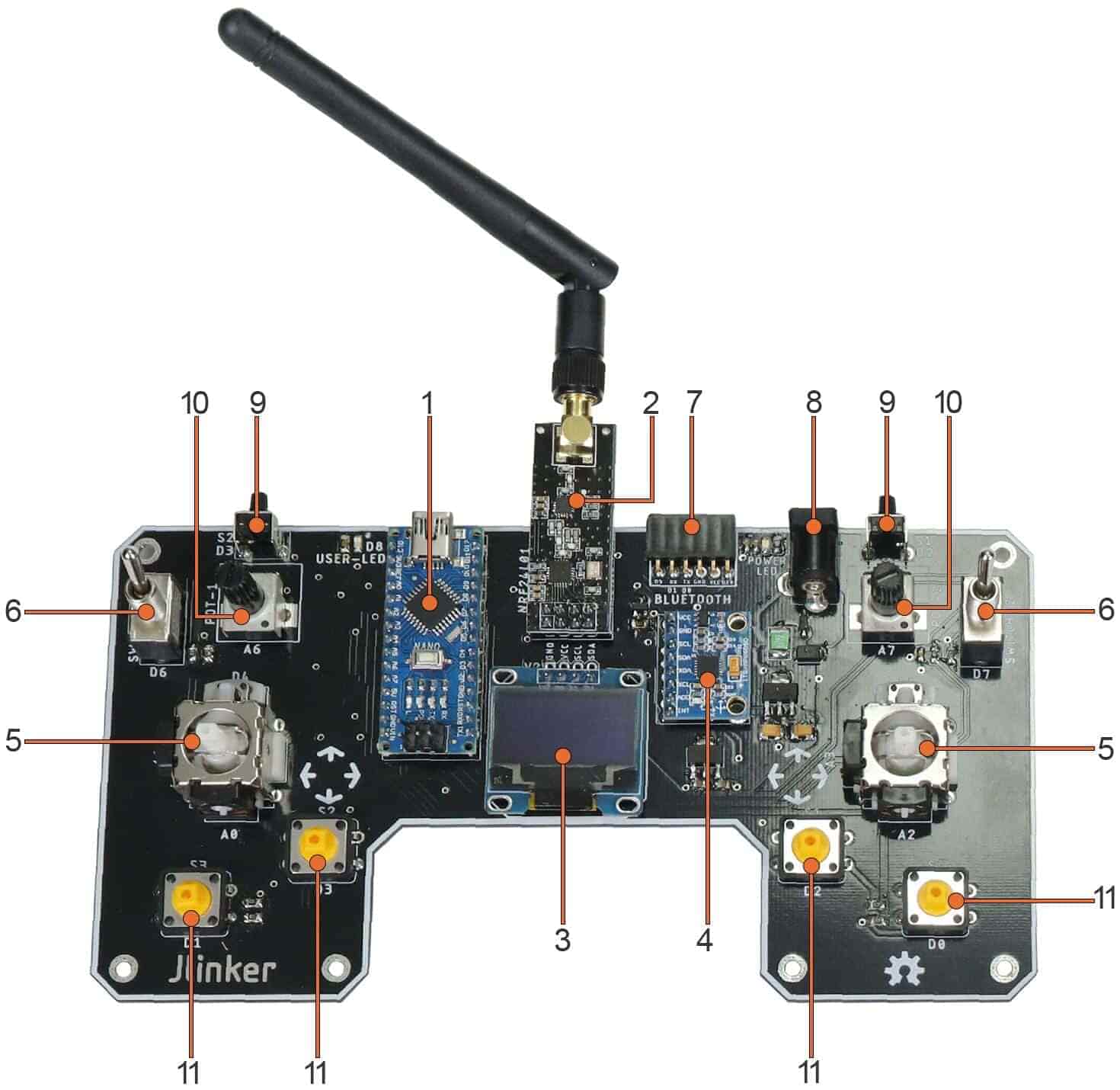

Jlinker Joystick Kontrol Kartında Neler Var?

1. Arduino Nano Kontrolcü kartı
2. NRF24L01+PA+LNA kablosuz modül ve IPX anten
3. 0.96" Oled ekran-Mavi/Sarı
4. MPU6050 İvme ve Gyro Sensörü
5. XY Joystick modülü
6. On/Off Switch
7. Bluetooth konnektörü
8. Güç beslemesi girişi
9. 90° Push Buton
10. Potansiyometre
11. Push Buton (12x12x7.3mm)

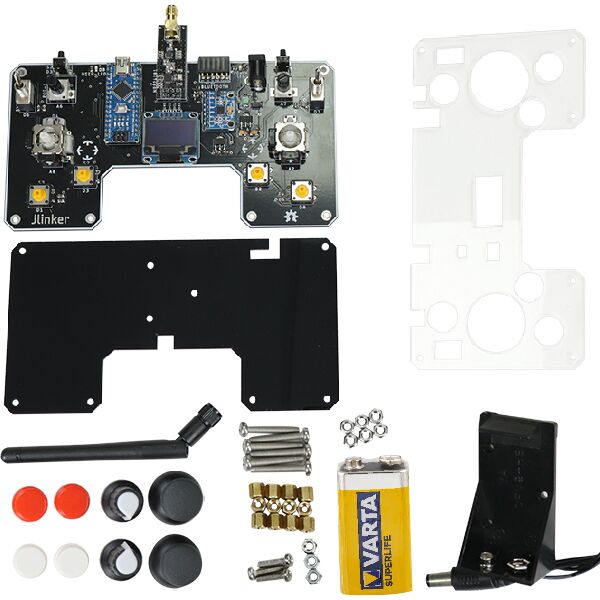

Paket İçeriği:

• 1 x JLinker - Programlanabilir Kablosuz Joystick
• 1 x Şeffaf Pleksi
• 1 x Siyah Pleksi
• 1 x 9v Pil Yuvası
• 1 x 9v Pil
• 6 x M3 Vida
• 6 x M3 Somun
• 3 x M2 Vida
• 3 x M2 Somun
• 12 x 5mm Dişi-Dişi Aralayıcı – M3
• 1 x NRF24L01 Anten
• 1 x Mini USB Programlama Kablosu
• Buton, pot  ve joystick kapakları
