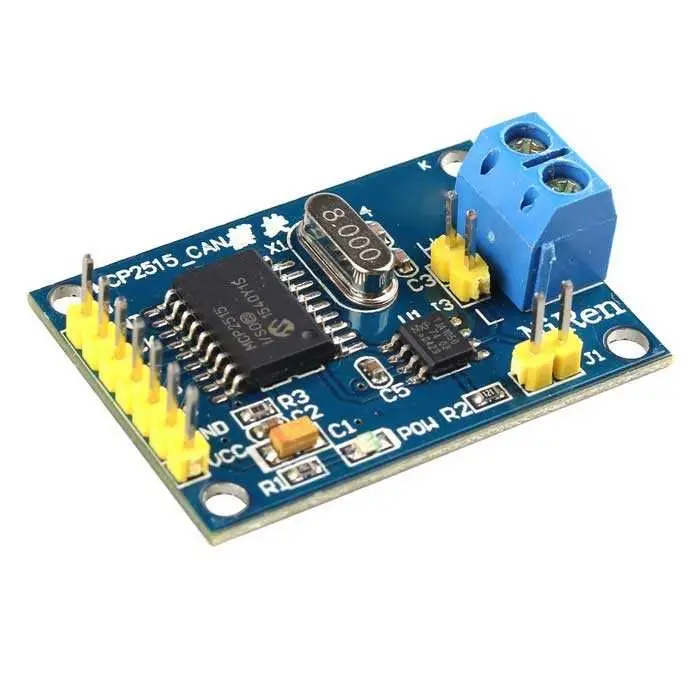

MCP2515 CANBUS-SPI Modülü

SPI arayüzlü MCP2515 CAN kontrolcü ve TJA1050 CAN transceiver temel alınarak yapılmıştır.

MCP2515 CAN-SPI dönüştürücü entegre barındıran bu kart, CANBUS Shield ile aynı işlevi görmektedir.

Özellikler:

• CAN 2.0B protokolünü destekler, haberleşme hızı 1Mb / S
• Yüksek hızlı TJA1050 CAN transceiver entegresi kullanır
• Genişletilebilir CAN arayüz için SPI bağlantısı
• 8 MHz kristal osilatör
• 120 Ω terminal direnci
• Ölçüler : 40×28mm
• Çalışma Sıcaklığı:85 ℃ - 40 ℃

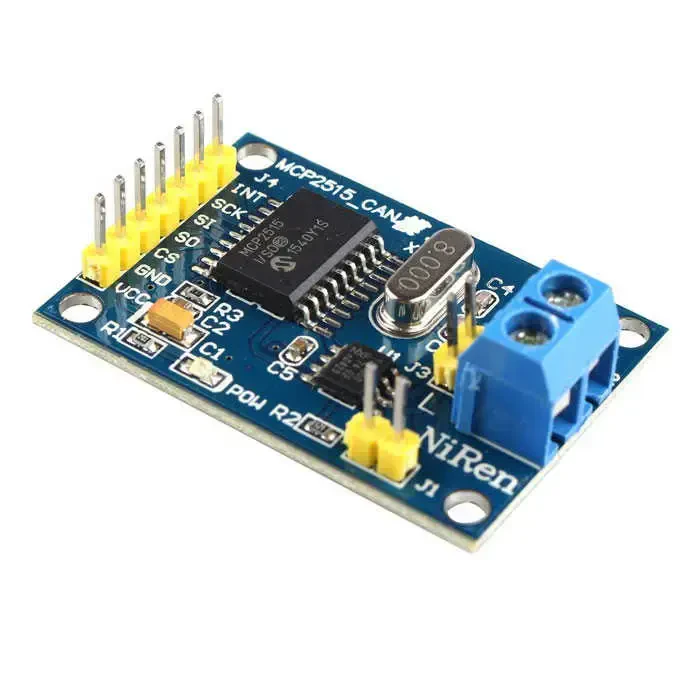

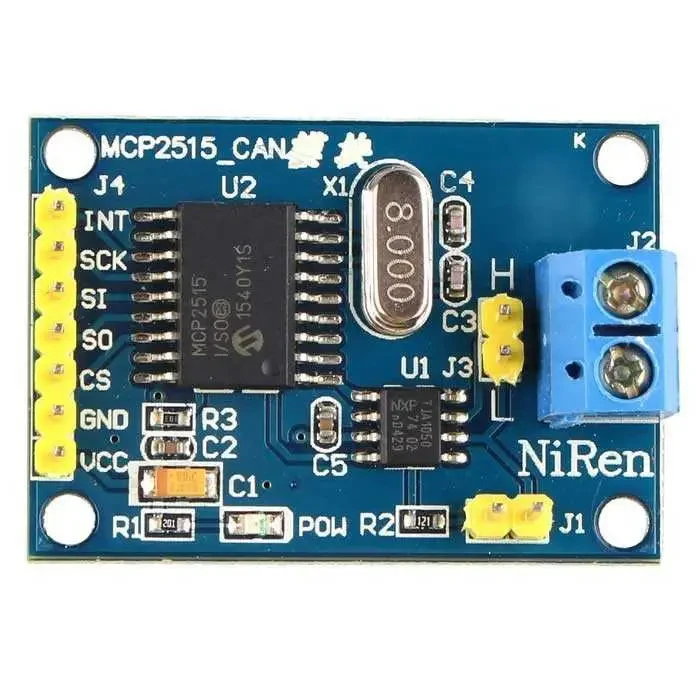

Pinout:

• VCC :5V power input pin
• GND : power ground pin
• CS : SPI SLAVE select pin (Active low)
• SO : SPI master input slave output lead
• SI : SPI master output slave input lead
• SCLK: SPI clock pin
• INT: MCP2515 interrupt pin

Örnek Uygulama İçin Tıklayın

Dokümanlar:

• MCP2515 Datasheet
• TJA1050 Datasheet

Paket İçeriği:

• 1 x MCP2515 CAN BUS Module with TJA1050 TRANSRECEIVER
