MZ80 Ayarlanabilir Kızılötesi Sensör 3-80cm

Ürün Kodu : RLB1C11-0113 Barkod : 8682008006011 Marka/Menşei : Robolink
Stok : 20+
33,04 TL
KDV Hariç Fiyatı : 28,00 TL

Aynı Gün Kargo

Bu ürün hafta içi 15:00’den önceki siparişlerde aynı gün kargolanır.

Kargo Ücreti

200TL üzeri siparişler için kargo ücretsiz Aras : 12.99TL Yurtiçi: 13.99TL UPS : 14.99TL
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Tavsiye Et
  • Öneri Kutusu
  •

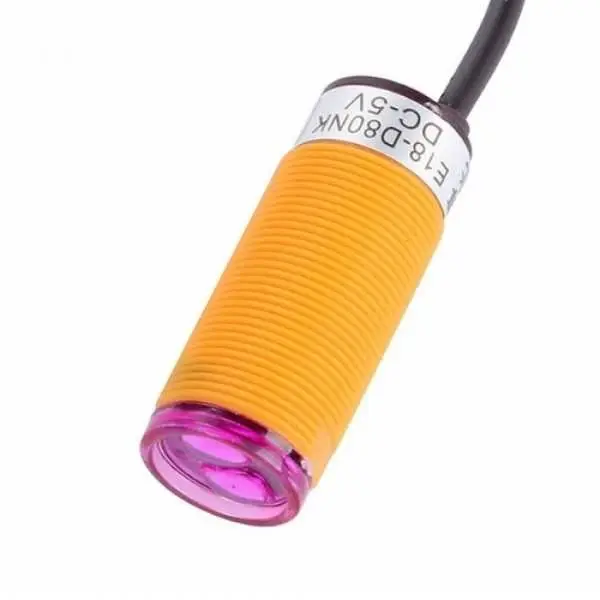

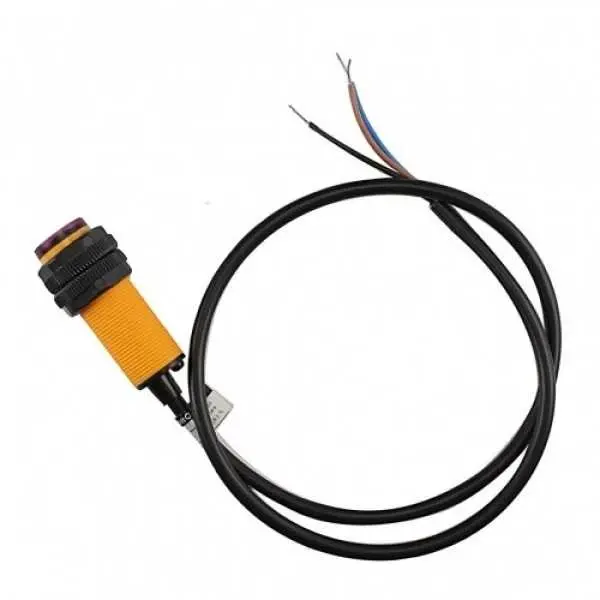

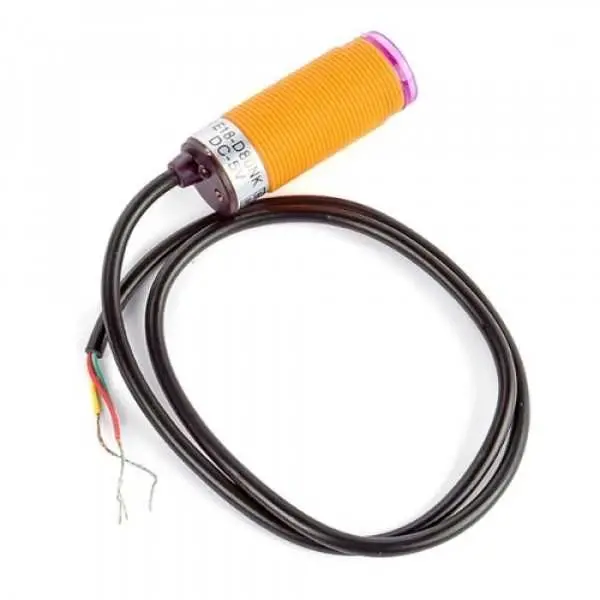

    E18 D80NK 3-80cm Ayarlanabilir Kızılötesi Sensör (MZ80)

    Bu sensörün montajı üzerindeki ayar somonları ile kolayca yapılabilir. Kullanımı kolay ve geniş mesafe ölçüm aralığına sahip bir kızılötesi mesafe ölçüm sensörüdür. Bir çok robotik projesinde sıklıkla kullanılan internette örneklerine sıkça rastlanır. Görünür ışıkla karışma olasılığı oldukça düşüktür. Bu sayede dış faktörlerden dolayı yanılma payı çok düşüktür. Arka tarafında bulunan vida ile hangi mesafe aralığında ölçüm yapılacağı belirlenir ve bu ayara göre dijital bir çıkış verir. Çıkış olarak mesafenin değerini vermez , sizin ayarladığınız değere geldiği zaman dijital çıkış verir.

    Özellikler:

    • Besleme voltajı: 5v
    • Akım Tüketimi : > 25mA (min) ~ 100mA (max)
    • Boyutlar : 1.7cm (diameter) x 4.5cm (length)
    • Kablo uzunluğu : 45cm
    • Nesne algılaması : saydam ya da mat
    • Ölçüm aralığı : 3cm  - 80cm  (engelin yüzeyine bağlı olarak değişebilir)
    • NPN çıkış (normal 1)
    • Çalışma sıcaklık aralığı : -25 °C ~ 55 °C

    Uygulama Alanları:

    • Otomasyon sistemleri
    • Engel tespit etme
    • Cisim sayma
    • Güvenlik sistemleri
    • Labirent robotu
    • Sumo robotu

    Kullanımı:

    • Kırmızı kablo : +5V
    • Yeşil kablo : GND
    • Sarı kablo : Data

    veya

    • Kahverengi: +5V
    • Mavi: GND
    • Siyah: Data

     Örnek Arduino Kodu:

    int ledPin = 13;
    int inputPin = 2;
    int val = 0;

    void setup()
    {
    pinMode(ledPin, OUTPUT);
    pinMode(inputPin, INPUT);
    }

    void loop(){

    val = digitalRead(inputPin);

    if (val == HIGH) {
    digitalWrite(ledPin, LOW);
    } else {
    digitalWrite(ledPin, HIGH);
    }
    }

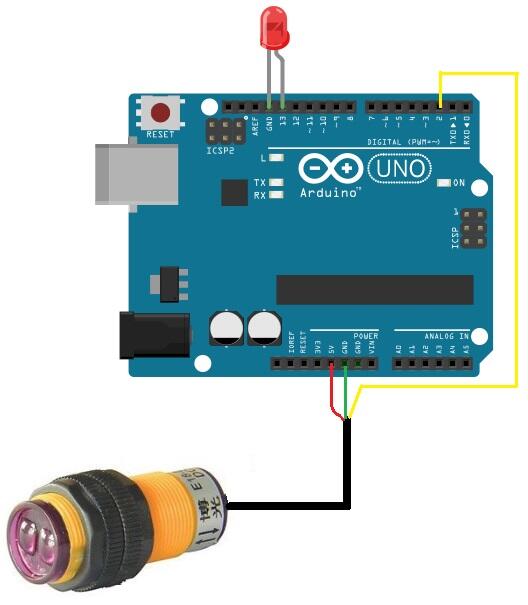

    Arduino Bağlantı Şeması:


    Bu sensörü arduino ile kullanmak için önce şekildeki gibi bağlantılarını yapın. Arduinoyu usb kablosuna bağlayıp örnek kodu yazın. Programı yükledikten sonra arduino idesinde sağ üst köşede bulunan serial monitörden sensör verilerini görebilirsiniz. Serial mönitörde 1 ve 0 olarak değerler okuyacaksınız. Bu testi yaptıktan sonra sensörün arka kısmında bulunan mesafe ayar vidası ile farklı mesafe ölçümlerini test edebilirsiniz.



    Paket İçeriği:

    • 1 x E18 D80NK Ayarlanabilir Kızılötesi Mesafe Sensörü (MZ80)
