TCRT 5000 Tekli Sensör Kartı
Ürün Kodu : RLD0B01-1750 Barkod : 8682008427724 Marka/Menşei : ÇinAynı Gün Kargo
Bu ürün hafta içi 15:00’den önceki siparişlerde aynı gün kargolanır.Kargo Ücreti
200TL üzeri siparişler için kargo ücretsiz UPS Kargo : 11.99TL Aras Kargo : 12.45TL- Ürün Özellikleri
- Ödeme Seçenekleri
- Yorumlar (0)
- Tavsiye Et
- Resimler
-

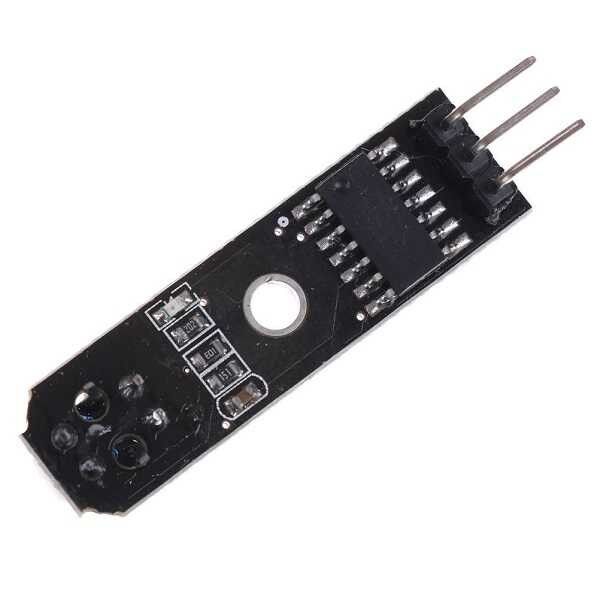

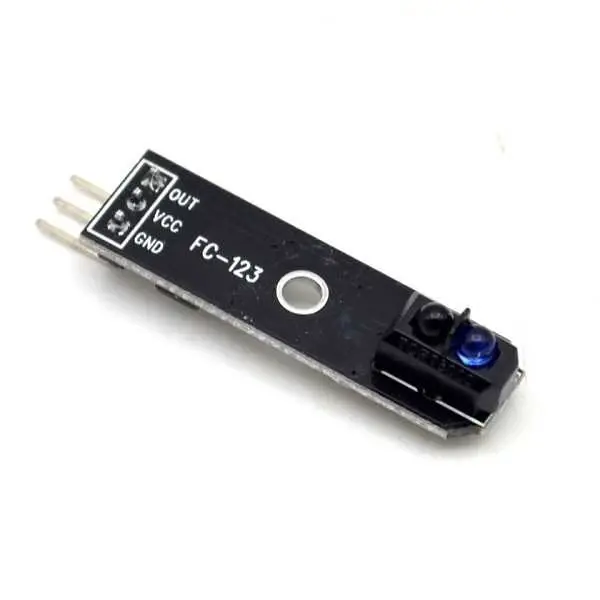

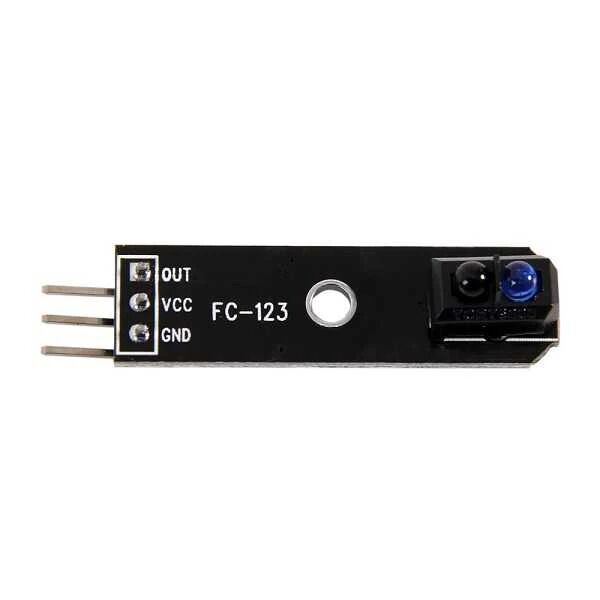

Bu modül üzerinde bulunan TCRT5000 Optik Alıcı Verici ve 74HC14D Schmitt Trigger entegresi ile kullanıma hazır Optik Sensör modülüdür. TTL seviyesinde çalışarak pratik ve hızlı bir şekilde projelerinizde kullanabilirsiniz.
TCRT5000 üzerindeki vericiden çıkan sinyal 5-10 mm arasındaki cisme çarparak tekrar TCRT5000 üzerindeki alıcıya düşer ve bu sayede OUT pini LOJIK-0 (GND) değerinden LOJIK-1 (+5V) değerine yükselir. Eğer cisim yoksa OUT pini LOJIK-0 (GND) bilgisi verir.

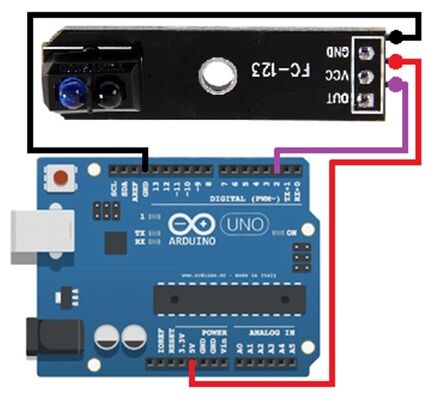

Bu modül ile 3D yazıcılarınızda ve CNC'ler de limit-switch olarak, çizgi izleyen robotlarınızda veya bant sistemlerinde ürün kontrolü ve birçok amaçta kullanabilirsiniz.Arduino Bağlantı Şeması:
Arduino Örnek Kod:
int sensorPin = 2; // TCRT OUT PINI ARDUINONUN 2.PININE
int deger;void setup(){
pinMode(sensorPin,INPUT); // Arduino 2.pin giriş
Serial.begin(9600);
}void loop() {
deger = digitalRead(sensorPin); // TCRT5000'in OUT pini okunup deger degiskenine atiliyor
if(deger==HIGH){ // KONTROL KISMI
Serial.println("Cisim Algilandi!..");
}
else{
Serial.println("Cisim Yok");
}
delay(100);
}Özellikler:
- Çalışma Voltajı : 5VDC
- Algılama Mesafesi: 5-10mm
- Çıkış Bilgisi : Beyaz zemin Lojik-1 (+5VDC), siyah zemin Lojik-0 (GND)
- Arduino ve Diğer Platformlar İle Uyumludur
Paket İçeriği:
- 1 x TCRT5000 Optik Sensör Modül
