Trimpot Nedir?
Trimpot, aslında "trimmer potentiometer" (ayarlayıcı potansiyometre) kelimelerinin kısaltmasıdır. Devre kartları üzerine monte edilen, direnç değerini manuel olarak değiştirmemize olanak tanıyan minyatür bir direnç türüdür. Trimpot nedir sorusuna teknik bir yanıt vermek gerekirse; bir devredeki akımı veya gerilimi hassas bir şekilde kalibre etmek için kullanılan, genellikle bir tornavida yardımıyla ayarlanan üç uçlu bir komponenttir. Standart dirençlerin aksine, ihtiyaca göre direnç seviyesini belirli bir aralıkta (örneğin 1k trimpot veya 10k trimpot) sabitlememize imkan tanır.
Trimpot Ne İşe Yarar?
Elektronik cihazların fabrikadan çıkmadan önce veya kurulum sırasında en ideal çalışma noktasına getirilmesi gerekir. İşte bu noktada trimpotlar devreye girer. Bu bileşenler şu temel amaçlara hizmet eder:
- Kalibrasyon: Sensörlerin veya ölçüm cihazlarının doğru sonuç vermesi için yapılan ince ayarları sağlar.
- Hassas Ayarlama: Bir devredeki voltaj çıkışını veya akım sınırını, sabit dirençlerle yakalanamayacak bir hassasiyette belirlemeye yarar.
- Sistem Optimizasyonu: Devre elemanlarının tolerans farklarından kaynaklanan sapmaları dengeleyerek sistemin kararlı çalışmasını garanti altına alır.
Trimpot Çeşitleri Nelerdir?

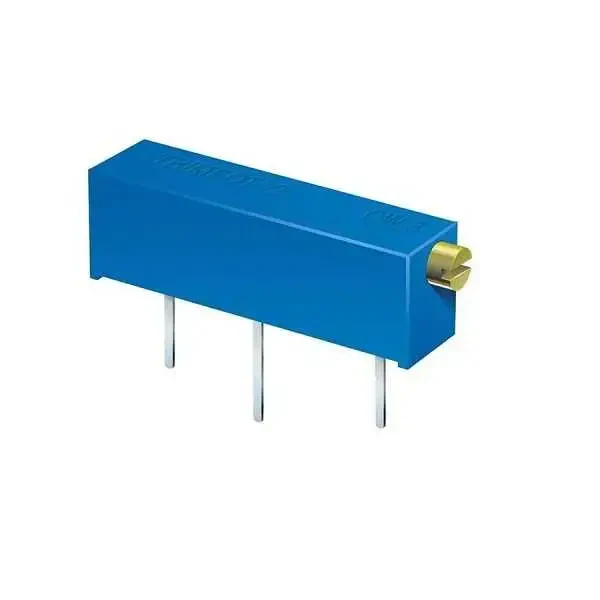

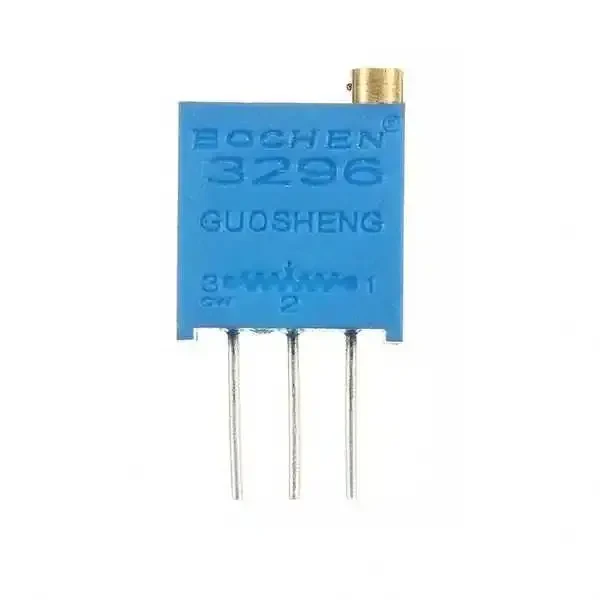

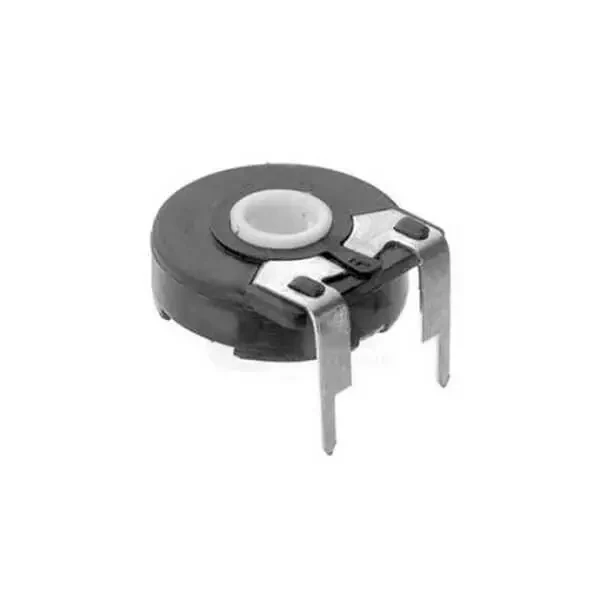

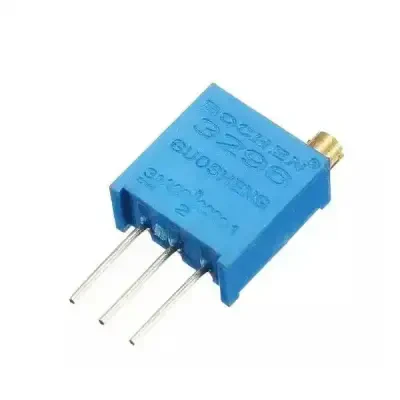

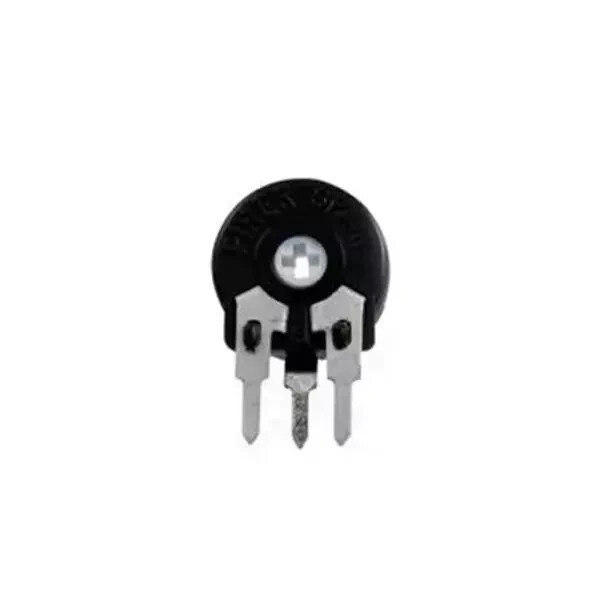

Trimpotlar, fiziksel yapılarına ve ayar hassasiyetlerine göre farklılık gösterir. En yaygın modeller "tek turlu" ve "çok turlu" (multi-turn) olanlardır. Tek turlu modellerde direnç değişimi yaklaşık 270 derecelik tek bir dönüşle tamamlanırken, çok turlu modellerde (örneğin 25 turlu) çok daha ince bir ayar yapmak mümkündür. Ayrıca montaj şekline göre dikey (yatay vidalı) veya yatay (üstten vidalı) tipleri mevcuttur. Devrenizin alan kısıtlamasına ve ayarın ne kadar hassas olması gerektiğine göre uygun modeli seçebilirsiniz.
Trimpot Kullanım Alanları
Hemen hemen her türlü hassas elektronik cihazda bir trimpot potansiyometre ile karşılaşmak mümkündür. Özellikle radyo alıcılarında frekans ayarlama, ses sistemlerinde kazanç (gain) belirleme ve güç kaynaklarında çıkış voltajını sabitleme gibi alanlarda yaygın kullanılırlar. Ayrıca LCD ekranların kontrast ayarlarında, motor sürücü devrelerinde ve endüstriyel kontrol ünitelerinde sistemin performansını optimize etmek için vazgeçilmez bir parçadırlar.
Trimpot Devreye Bağlantısı
Bir trimpotun üç bacağı bulunur. Dıştaki iki bacak sabit direnç değerini temsil ederken, orta bacak (wiper/silecek) bu direnç üzerinde gezinen ve değişken değeri veren uçtur. Bağlantı yapılırken genellikle bir uç giriş voltajına, diğer uç şaseye (GND), orta uç ise ayarlanmış sinyalin alınacağı noktaya bağlanır. Eğer cihazı sadece değişken bir direnç olarak kullanmak isterseniz, orta bacağı dış bacaklardan biriyle kısa devre yaparak iki uçlu bir yapı kurabilirsiniz.
Trimpot Fiyatları
Piyasada trimpot fiyatları, bileşenin hassasiyetine ve paket tipine göre değişkenlik gösterir. Standart bir 1k trimpot veya yaygın kullanılan 10k trimpot gibi tek turlu modeller oldukça bütçe dostudur. Ancak askeri standartlarda üretilen veya 25 turlu, yüksek hassasiyetli çok turlu modellerin fiyatları biraz daha yukarıdadır. Projeniz için toplu alım yapmanız durumunda birim maliyetlerin belirgin şekilde düştüğünü görebilirsiniz.
Standart Potansiyometreden Farkı Nelerdir?
Her ne kadar ikisi de değişken direnç olsa da kullanım amaçları tamamen farklıdır. En temel farkları şu şekilde sıralayabiliriz:
- Kullanım Amacı: Potansiyometreler ses açma-kapama gibi son kullanıcının sürekli müdahale edeceği yerlerde kullanılırken, trimpotlar cihazın içinde kalan ve sadece teknik servis veya kurulum aşamasında ayarlanan "ayarla ve unut" tipi bileşenlerdir.
- Mekanik Ömür: Potansiyometreler binlerce kez döndürülmeye uygun tasarlanmışken, trimpotların mekanik ömrü daha kısıtlıdır; çünkü bu parçaların sürekli ayarlanması beklenmez.
- Boyut ve Erişim: Potansiyometrelerin elle tutulan büyük bir şaftı vardır, trimpotlar ise minyatürdür ve genellikle bir tornavida ile ayarlanırlar.
DIP Switch Seçerken Nelere Dikkat Edilmeli?
Bir devrede trimpot ile birlikte sıkça kullanılan bir diğer eleman olan DIP switch seçiminde bazı kritik noktalar vardır. Öncelikle devrenizde kaç farklı konfigürasyona ihtiyaç duyduğunuzu netleştirmelisiniz. Örneğin; karmaşık adresleme gerektiren sistemlerde 10 dip switch içeren bloklar tercih edilirken, daha basit seçimler için az pinli modeller yeterlidir. Ayrıca anahtarların PCB üzerindeki duruşu (dik veya yatay) ve kontakların korozyona karşı dayanıklılığı da uzun vadeli kullanım için göz önünde bulundurulmalıdır.
Trimpot Bakımı Nasıl Olmalı ?
Trimpotlar genellikle açık veya yarı-açık yapıda oldukları için zamanla iç kısımlarında toz birikebilir. Bu durum, ayar sırasında seste hışırtı veya voltajda dalgalanma gibi temassızlık sorunlarına yol açar. Bakım için en sağlıklı yöntem, belirli aralıklarla yağsız kontak spreyi kullanarak iç yolları temizlemektir. Ancak en iyi bakım, trimpotu ayarlandıktan sonra üzerine çok az bir miktar sabitleyici (boya veya silikon) sürerek titreşimden dolayı ayarının bozulmasını engellemektir.
