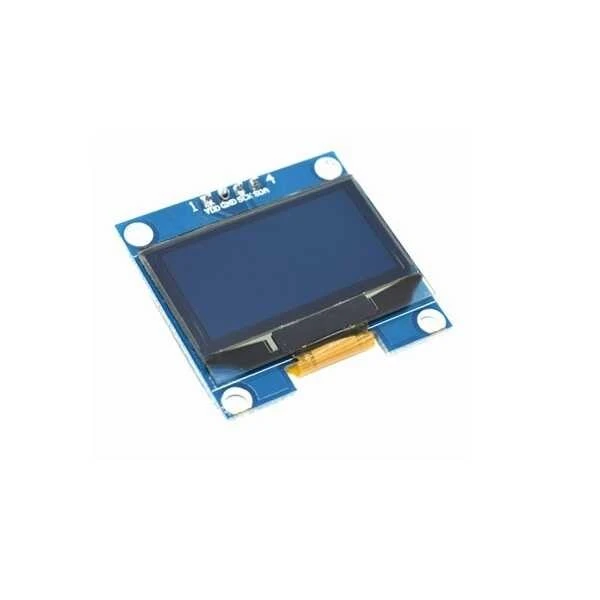

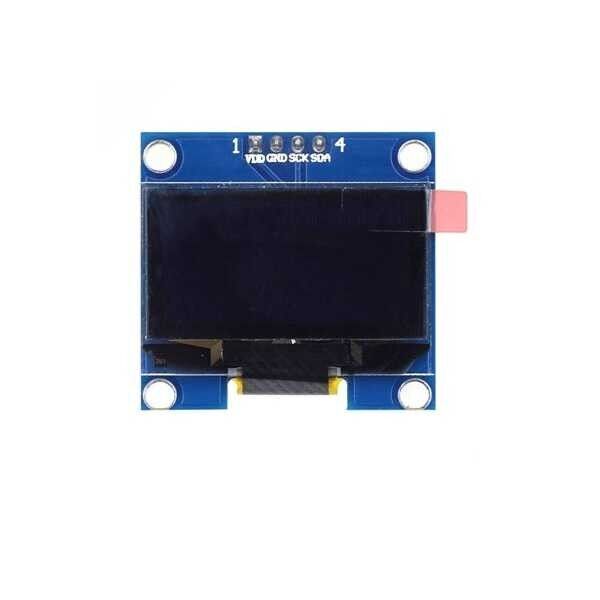

1.3 inch I2C/SPI OLED Ekran 128x64 - Beyaz-White

Ürün Kodu : RLK3D10-8654 Barkod : 8682008439444 Marka/Menşei : Çin
Stokta Yok
50,74 TL
KDV Hariç Fiyatı : 43,00 TL
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Tavsiye Et
  • Resimler

  • 1.3" I2C/SPI OLED ekranı arduino ve diğer mikrokontrolcü projelerinizde, düşük enerji tüketmesi, ince ve hafif olması sayesinde kolaylıkla kullanabilirsiniz. Bu ekranın grafik rengi beyaz renktir. 128x64 çözünürlükte olan bu ekran I2C ve SPI protokolünü kullanmasından dolayı projelerinizde daha az pin kullanır. Bu Ekran üzerinde 7 adet pin bulunmamaktadır. Bu pinler yardımıyla Oled ekran ile kontrolcü arasında SPI veya I2C bağlantısı rahatlıkla yapılabilmektedir. Projenizin veya tasarımınızın ihtiyaçlarına göre iki bağlanyı şeklinden birini tercih edebilirsiniz. Mavi-sarı oled ekranklarda olan ekranın üst kısmında bulunan ayırıcı çizgi bu ekranda bulunmamaktadır. Bu durum oled ekrana daha güzel bir görünüm kazandırmıştır.  U8GLIB ile arduino projelerinizi rahatlıkla geliştirebilirsiniz. Ayrıca Adafruit kütüphanelerinide desteklemektedir. I2C veya SPI seçimi ekranın arkasında bulunan SMD jumper padleri ile sağlanmaktadır. Kullanacağınız protokole göre bu jemperları lehimlemniz gerekmektedir. SPI protokolü tanımlı(lehimli) olarak gelmektedir. İhtiyacınıza göre değiştirebilirsiniz.

    Özellikler:

    • Driver Chip : SSD1306
    • Arayüz Tipi :IIC/I2C veya SPI
    • Çalışma Voltajı: 3.3-5V
    • Çözünürlük : 128x64
    • Display Size : 1.3"(inch)
    • Renk : Beyaz
    • Çalışma Sıcaklığı: -40 ℃ ila 70 ℃

    Pin Dizilimi:

    • VCC: 3.3V-5V giriş gerilimi
    • GND: Ground
    • SCL: I2C Clock veya SPI SCK(13)
    • SDA: I2C Data veya SPI MOSI(11)
    • RES: Reset
    • DC: Command Signal(9)
    • CS: Chip Selection(10)

    Dokümanlar:



    NOT: Headerlar lehimli gönderilmektedir.

    Paket İçeriği:

    • 1 x 1.3 inch I2C/SPI OLED Ekran 128x64 - Beyaz-White
