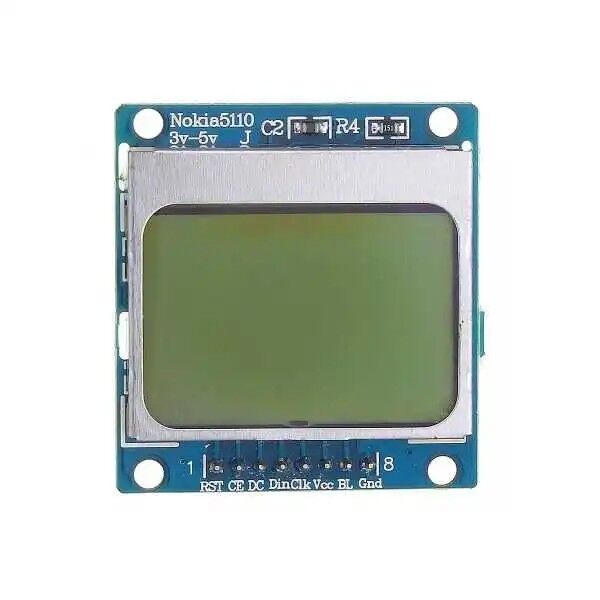

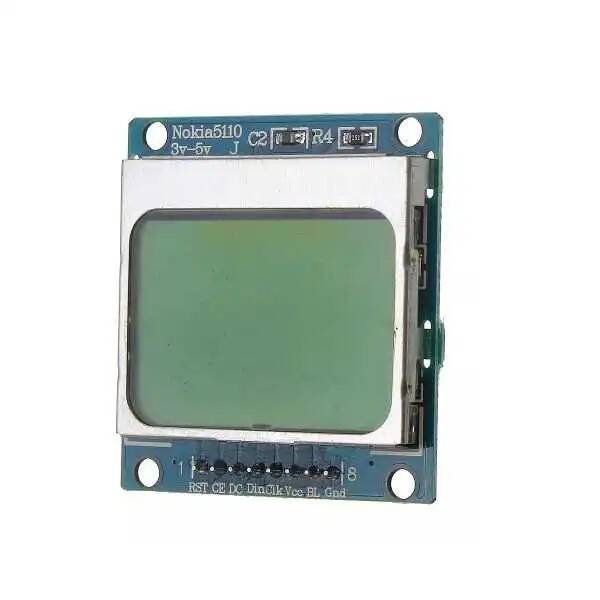

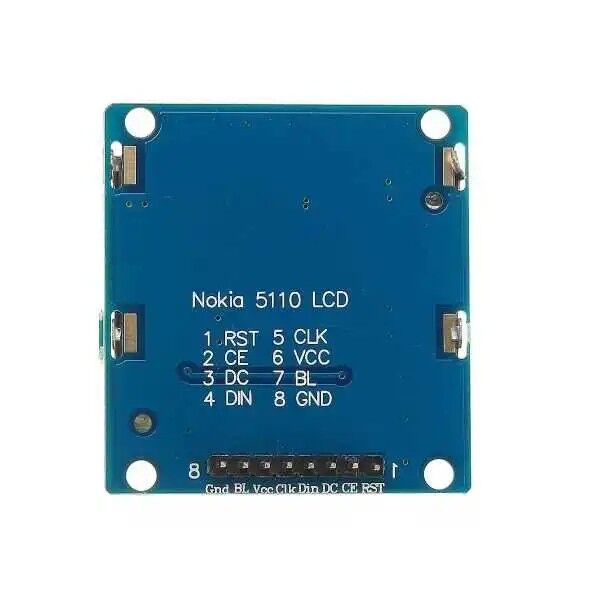

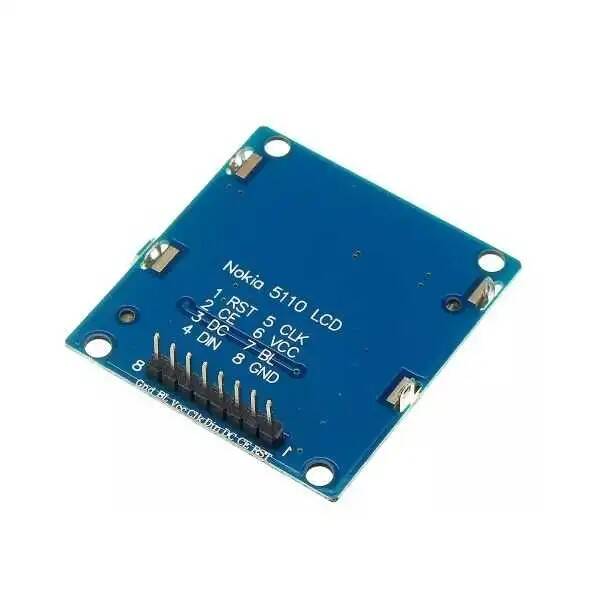

Nokia 5110 Ekranı-Mavi

84x48 çözünürlüğünde bir grafik lcd ekrandır. Genel olarak 5110 ekranı olarak bilinir. Birçok uygulamada kullanıldığı için internet ortamında örnekleri bolca bulunabilir. Seri arayüzü sayesinde fazla veri kablosu gerektirmez. Böylece kullandığınız geliştirme kartının giriş çıkış pinlerinin daha az kısmını kullanırsınız. Düşük enerji tüketimine sahiptir. Yaklaşık 200uA den daha düşük akım tüketim değerlerine sahiptir.

NOT: Ürün üzerinde hafif çizikler ile gelebilmektedir. Eğitim ve hobi amaçlı düşük bütçeli ekran kullanmak için idealdir ancak profesyonel seviyede bir ürün değildir. Ürünü aldığınızda test ederek memnun kalmadığınzıda iade edebilirsiniz.

NOT: Arduino ile bağlantı yaptığınızda arka plan ledleri yanmıyorsa backlight (light) pinini GND'ye yada VCC'ye bağlayın. !

NOT: 3.3V ile çalışması önerilir. 5V ile çalıştırılacak ise direnç, seviye dönüştürücü vb. kullanılması tavsiye edilir.

Özellikler:

• Besleme voltajı: 2.7V-3.3V  arası tavsiye edilir , 5V ile de çalışabilir.
• Veri gönderim voltajı: 2.7-5V
• Arka ışık besleme voltajı: 3.3V veya GND
• Yaklaşık akım tüketimi: 200uA
• Arayüz: SPI
• 84x48çözünürlük

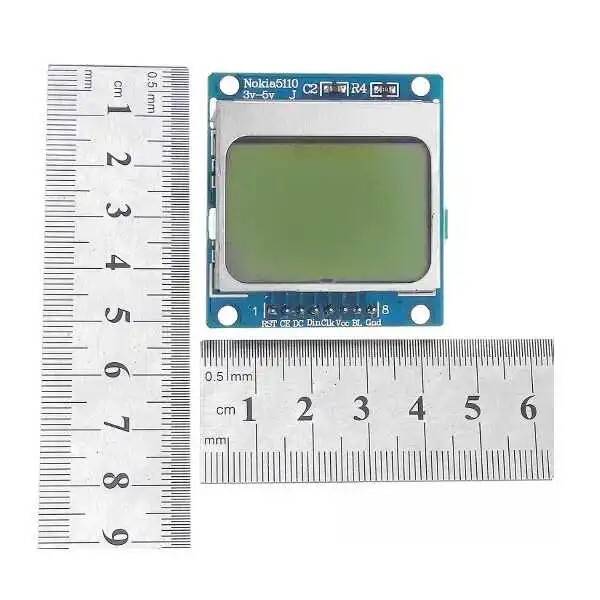

• Modül boyutu: 45.8mm x 42.5mm
• Montaj delik çapı: 3mm

Örnek Uygulama İçin Tıklayın

Dokümanlar:

• Bitmap Dönüştürücü
• Grafik Kütüphanesi
• Basic Kütüphanesi

NOT: Pinleri lehimsiz olarak gönderilmektedir.

Paket İçeriği:

• 1 x Nokia 5110 Ekranı - 84x48 Grafik LCD (Mavi)
• 1 x 8 pin header
