Dokunmatik arayüzü ve uart arayüzü sayesinde arduino ile bile dokunmatik ekranlı uygulamalar yapmanız çok kolay. Özellikle otomasyon alanında sıkça rastladığımız HMI (Human Machine Interface) ekrandır. IoT ve tüketici elektroniği alanında çalışmalar için de oldukça uygun.
Nextion ekranlar donanım ve yazılım olmak üzere iki ana parçadan oluşur. TFT kartlarınızı Nextion Editör ile yazılımları kolayca hallederken TFT kart ile karmaşık kablolamalara gerek duymadan hızlıca uygulama geliştirirsiniz. Tek kablolamanız seri bağlantı içindir (UART).

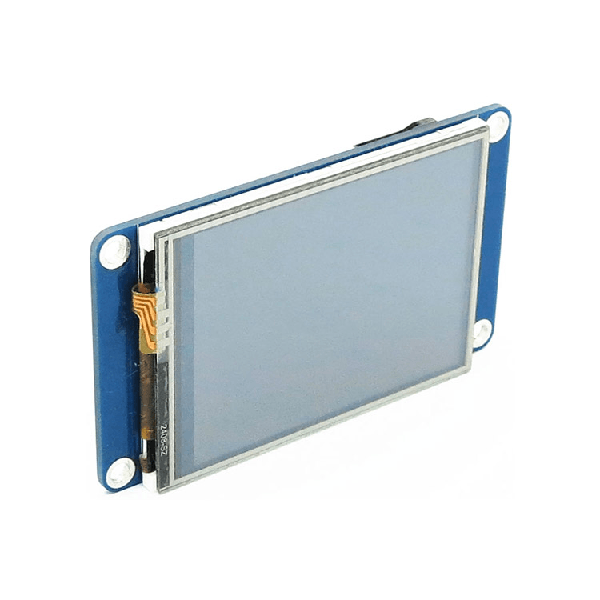

NX3224T024 Nextion modeli 2.4"TFT 320x240 rezistif dokunmatik ekran,
4 MB Flash veri depolama,65k renk özelliklerine sahiptir.

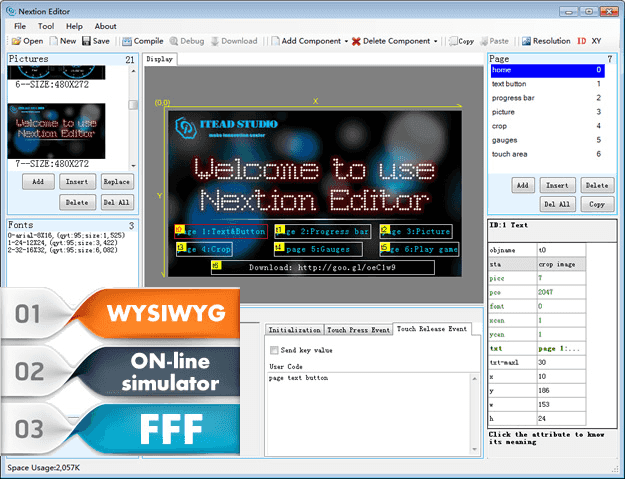

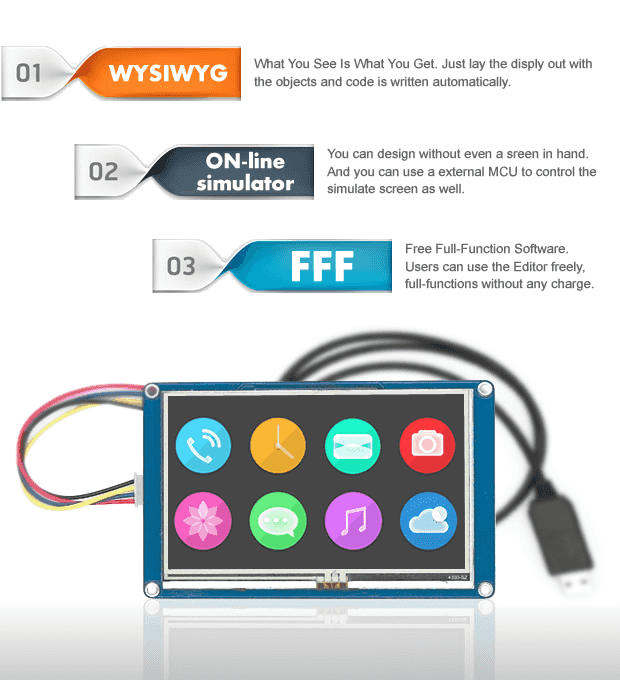

Nextion ekranların en güzel özelliklerinden birisi WYSIWYG editörü olmasıdır. Kısaca yazılımda ekrana ne eklerseniz gerçek ekranda da bunu görebiliyorsunuz.Hazır widgetler sayesinde sürükle bırak yaparak kolayca arayüzü oluşturabilirsiniz.
Elinizde ekran olmasa bile editörde çalışarak ekranı simule edebilirsiniz. Editör tamamen bedavadır ve tüm fonksiyonları kullanabilirsiniz.

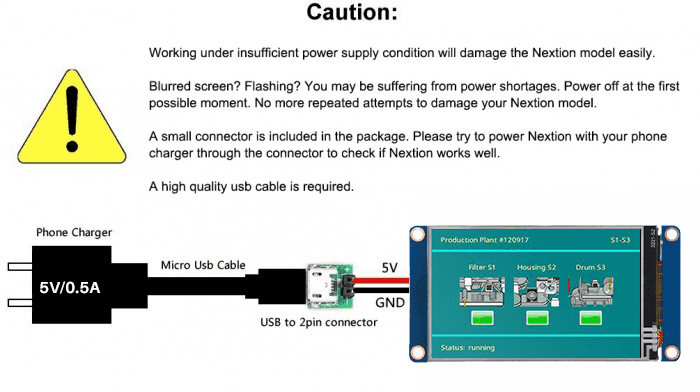

Ekranda görüntü sorunları yaşamamak için kaliteli USB kablo kullanın. Paket içerisinden çıkan güç kartı ile telefonunuzun güç adaptörünü kullanabilirsiniz.
Robolink Akademi HMI Nedir? yazımız için tıklayınız.
Özellikler:
- Parça numarası: NX3224T024
- 320x240 Çözünürlük
- RGB 65K gerçek renkler
- TFT ekrana entegre 4-kablo rezistif dokunmatik panel

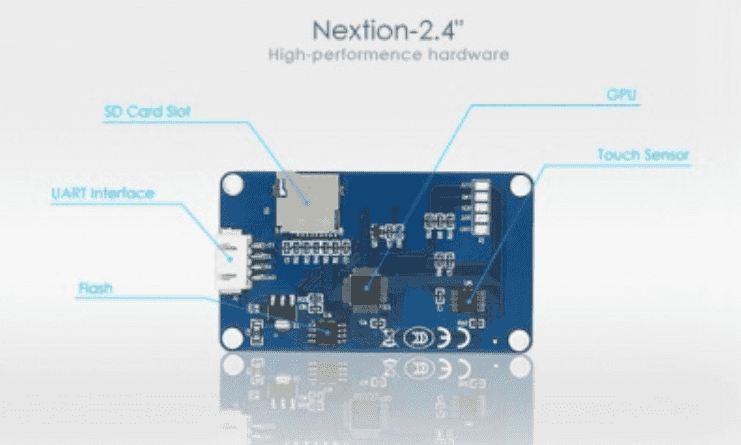

- TTL Seri host için 4 pinli arayüz
- Kullanıcı uygulama kodları ve veri için 4 MB Flash hafıza

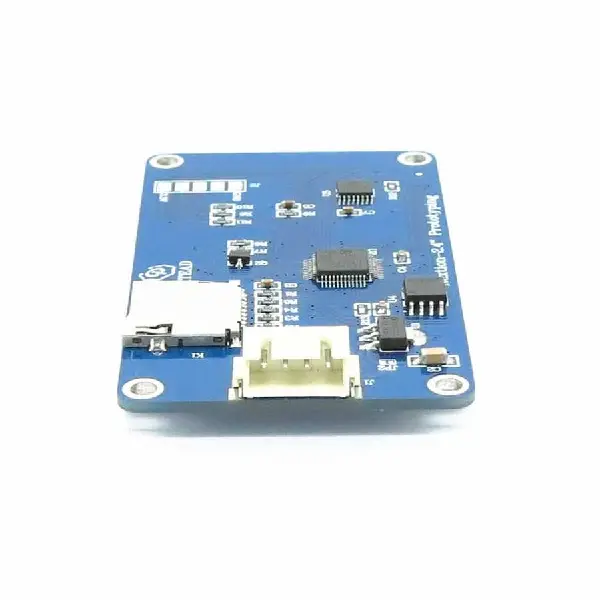

- Yazılım yükseltmesi için dahili mikro SD kartı
- Görme alanı : 36.72mm(Boy) x 48.96mm(En)
- Ayarlanabilir parlaklık: 0-180 nit, değiştirme aralığı %1
- 5V/90mA güç tüketimi
- Sertifikalar: CE / EMC, RoHS
Dokümanlar:

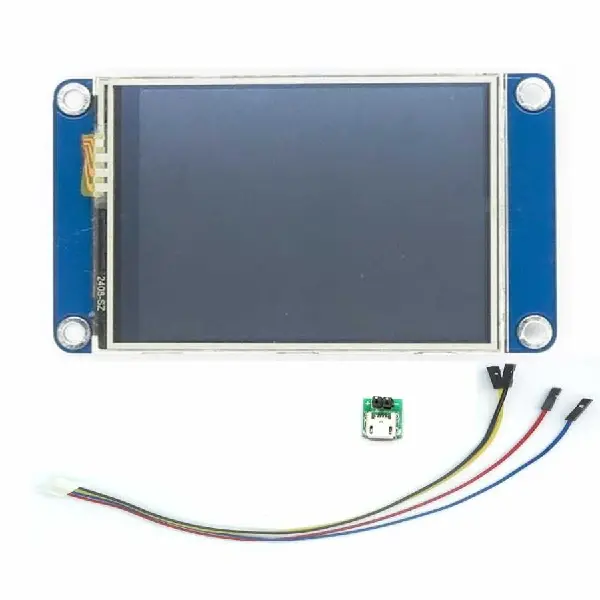

Paket içeriği:
- 1 x 2.4” Nextion ekranı
- 1 x Data Kablosu
- 1 x USB çevirici güç kartı
