Nextion · HMI Serisi · NX8048T050

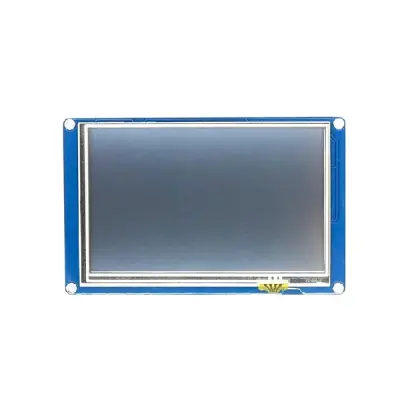

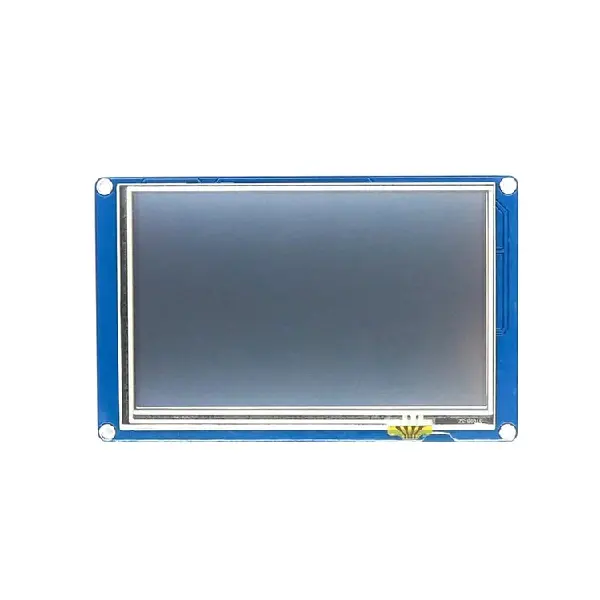

5.0" NX8048T050 Nextion Akıllı Dokunmatik HMI Ekran
✓ CE-EMC ✓ RoHS UART / TTL Micro SD Rezistif Dokunmatik Arduino Uyumlu 16 MB Flash
Nextion NX8048T050, Arduino, ESP32, Raspberry Pi ve benzeri mikrodenetleyicilerle kolayca entegre edilebilen, endüstriyel sınıf bir 5.0 inç HMI (Human Machine Interface) ekranıdır. Dahili GPU, işlemci ve flash hafızası sayesinde tüm arayüz mantığı ekranın üzerinde çalışır; ana kartınız yalnızca UART üzerinden komut gönderir. Otomasyon panelleri, IoT kontrol arayüzleri ve tüketici elektroniği projelerinde güvenle kullanılabilir.
💡 Nextion Editör ücretsizdir. Elinizde ekran olmasa bile simülatör aracılığıyla arayüzünüzü tasarlayabilir, test edebilir ve derleyebilirsiniz.
📊 Temel Özellikler
5.0" TFT Ekran Boyutu
800×480 Piksel Çözünürlük
65K RGB Renk Derinliği
16 MB Flash Hafıza
230 nit Maks. Parlaklık
5V / 410mA Güç Tüketimi
108×64.8 mm Görüntü Alanı
%1 Parlaklık Adımı
📋 Teknik Özellikler
| Model Numarası | NX8048T050 |
| Ekran Tipi | TFT LCD — 5.0 inç |
| Çözünürlük | 800 × 480 piksel |
| Renk Desteği | 65.536 renk (RGB 16-bit) |
| Dokunmatik Panel | 4 telli rezistif — TFT ekrana entegre |
| İletişim Arayüzü | TTL Seri (UART) — 4 pin konektör |
| Dahili Flash Hafıza | 16 MB (uygulama kodu + yazı tipleri + görseller) |
| Firmware Güncelleme | Dahili Micro SD kart slotu üzerinden |
| Görüntü Alanı | 108 mm × 64.8 mm |
| Parlaklık Aralığı | 0 – 230 nit (ayarlanabilir, %1 artış adımı) |
| Çalışma Gerilimi | 5V DC |
| Güç Tüketimi | 410 mA (tipik) |
| Editör Yazılımı | Nextion Editor — ücretsiz, WYSIWYG |
| Sertifikalar | CE-EMC, RoHS |

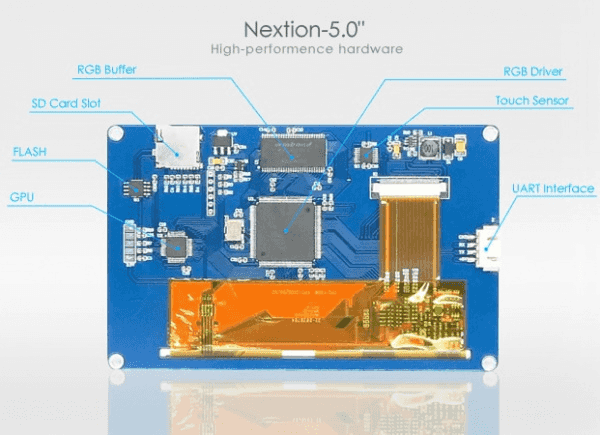

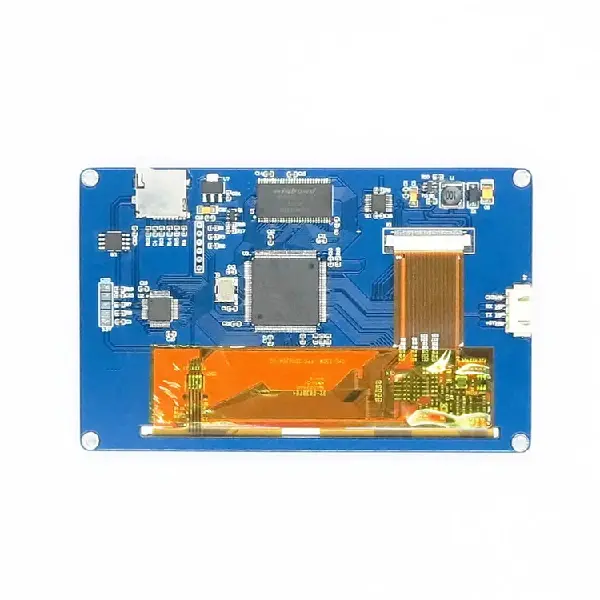

🔧 Donanım Mimarisi
Ekranın arka yüzünde tam entegre bir sistem yer alır; harici kablo ve bileşen ihtiyacını minimuma indirir. Ana kartınıza bağlamak için yalnızca 4 pin yeterlidir.
| TFT Ekran Sürücüsü | Piksel yönetimi ve çerçeve yenileme döngüsü |
| Dahili GPU | Grafik hızlandırma, animasyon oluşturma, renk dolgusu |
| RGB Tampon Bellek | Anlık çerçeve depolama ve akış yönetimi |
| 16 MB Flash | Kullanıcı uygulama kodu, yazı tipleri ve görsel varlıklar |
| Micro SD Slotu | Büyük firmware güncellemeleri ve ek kaynak dosyaları |
| 4 Pinli UART Konektör | +5V · GND · TX · RX — tek kablo ile tam iletişim |
| Rezistif Dokunmatik Kontrolcü | Dokunulan koordinatı anında UART üzerinden iletir |

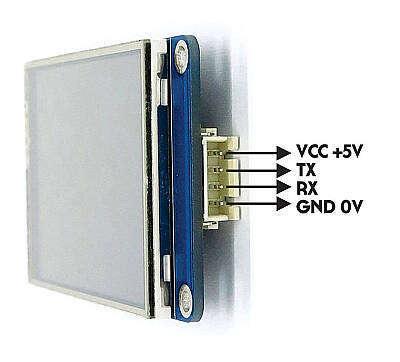

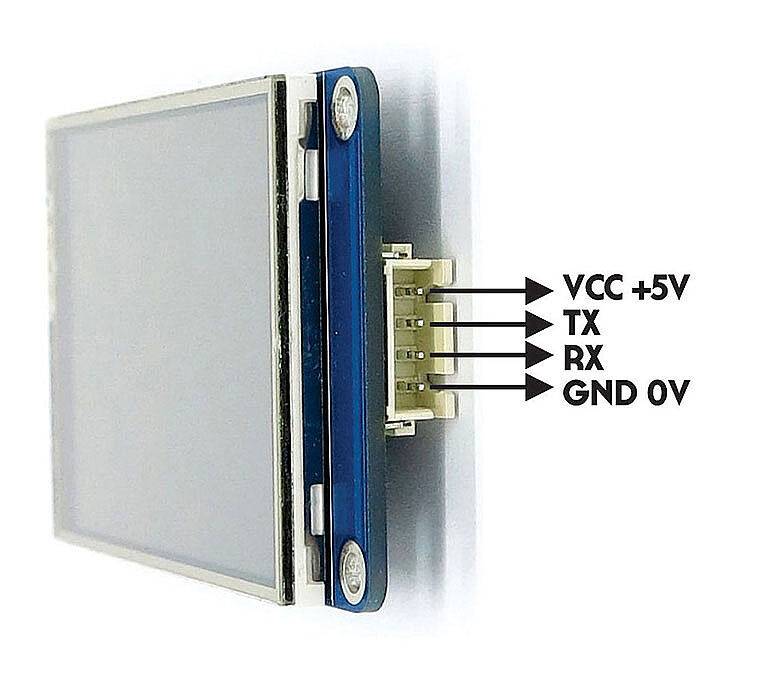

🔌 UART Pin Bağlantısı
| Ekran Pini | Kablo Rengi (Tipik) | MCU Pini | Açıklama |
| +5V | Kırmızı | 5V | Güç girişi |
| GND | Siyah | GND | Ortak toprak |
| TX | Sarı | RX | Ekrandan MCU'ya veri |
| RX | Mavi | TX | MCU'dan ekrana veri |
⚠️ ESP32, STM32 gibi 3.3V mantık seviyeli kartlar için TX/RX hattına logic level shifter eklenmesi önerilir.
🏭 Kullanım Alanları
🏭Endüstriyel Otomasyon
PLC kontrol paneli, makine operatör arayüzü, üretim hattı izleme
📡IoT Kontrol Paneli
Sensör verisi görüntüleme, uzaktan cihaz kontrolü
🏠Akıllı Ev Sistemleri
Aydınlatma, iklim ve güvenlik kontrol arayüzü
🌡️Ölçüm & İzleme
Sıcaklık, nem, basınç gösterge ve alarm panelleri
🔬Prototipleme
Hızlı ürün geliştirme, maker projeleri, Ar-Ge
🎓Eğitim
Gömülü sistem ve HMI tasarımı öğretim kitleri

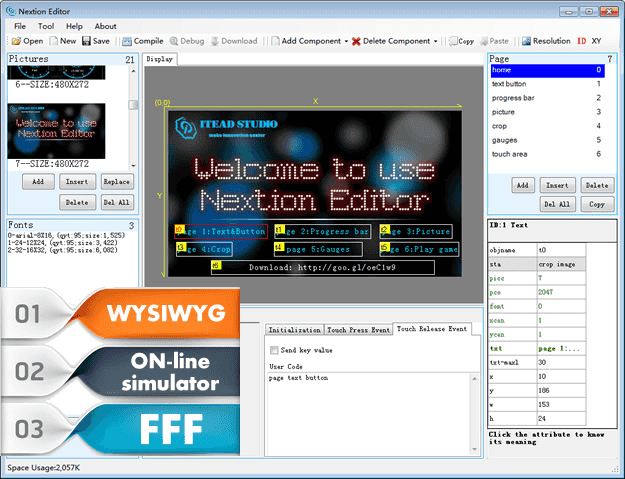

🖥️ Nextion Editör Avantajları
Tasarım Deneyimi
WYSIWYG Arayüz Editörü
✓Sürükle & bırak widget'lar (buton, gauge, slider...)
✓Gerçek zamanlı ekran simülatörü
✓Fiziksel ekran olmadan geliştirme imkânı
✓Animasyon ve geçiş efektleri
✓Tüm özellikler ücretsiz açık
Yazılım Entegrasyonu
Minimal Kodlama Gerektiriyor
✓Arduino, ESP32, STM32, Raspberry Pi uyumlu
✓Yalnızca TX / RX pin kablolaması
✓Hazır Arduino kütüphanesi
✓Dokunmatik olaylar otomatik iletilir
✓Kapsamlı dokümantasyon ve topluluk
▶️ Kurulum Adımları
1
Nextion Editor'ü İndirin
Nextion'ın resmi web sitesinden ücretsiz editörü indirin ve kurun. Windows, macOS ve Linux desteklenmektedir.
2
Arayüzü Tasarlayın
Hazır widget'ları sürükle & bırak yöntemiyle yerleştirin. Simülatörde önizleyin, fiziksel ekrana gerek duymadan test edin.
3
TFT Dosyasını Micro SD'ye Aktarın
Derlenen .tft dosyasını FAT32 formatındaki Micro SD'ye kopyalayın. SD'yi ekrana takın; yükleme otomatik başlar ve tamamlanınca ekran yeniden başlatılır.
4
UART Bağlantısını Yapın
Ekran TX → MCU RX, Ekran RX → MCU TX, +5V ve GND pinlerini bağlayın. Toplam 4 kablo ile tam çift yönlü iletişim kurulur.
5
Kütüphaneyi Ekleyin ve Kodunuzu Yazın
Arduino IDE'ye Nextion kütüphanesini ekleyin. Dokunmatik olaylar bileşen ID'si ve olay tipiyle birlikte seri porttan otomatik iletilir; kalan kodlama yalnızca uygulama mantığınızdır.

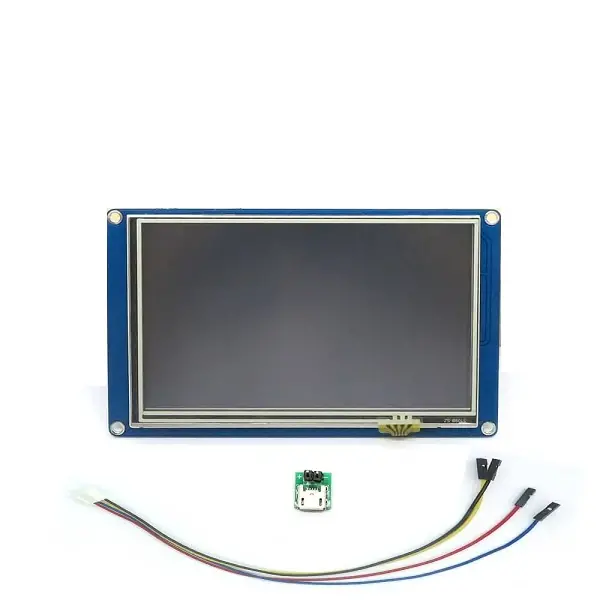

📦 Paket İçeriği

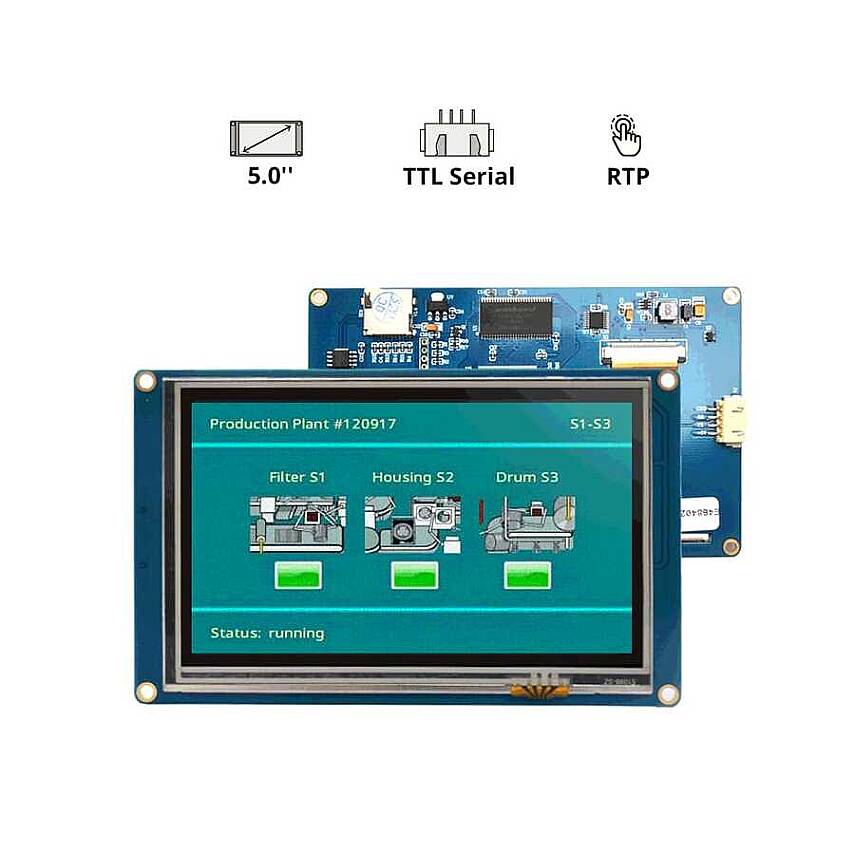

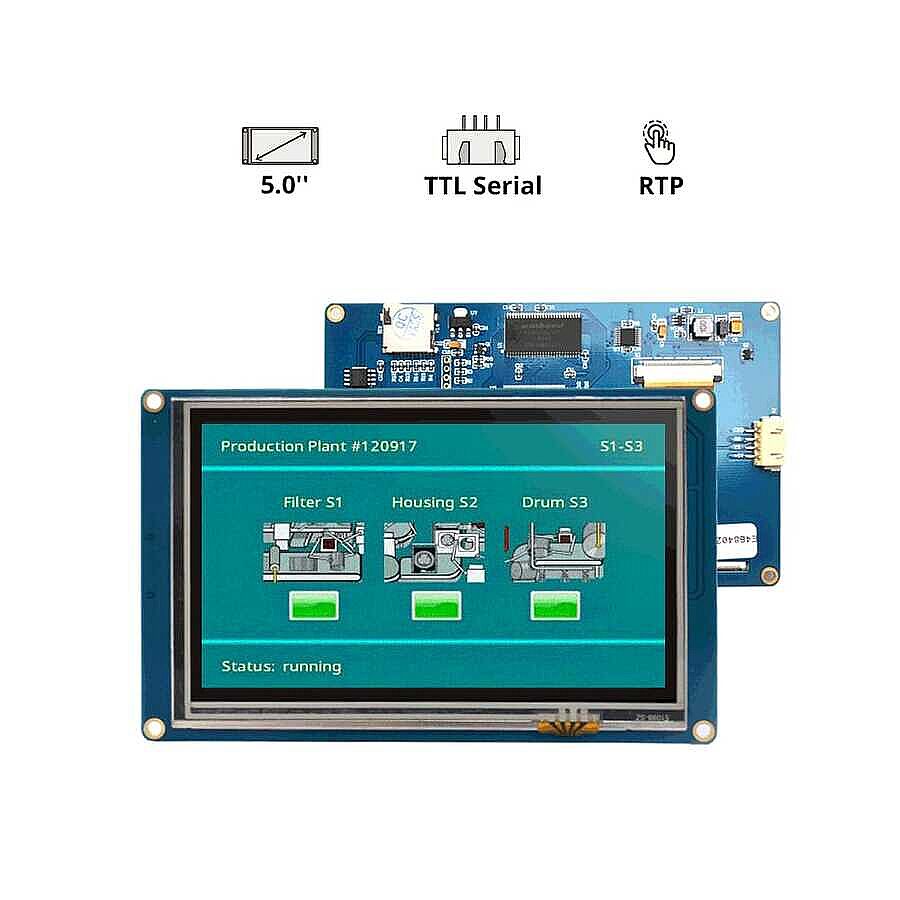

🖥️1 × 5.0" Nextion HMI Ekran (NX8048T050)
🔌1 × Data Kablosu
⚡1 × USB Çevirici Güç Kartı

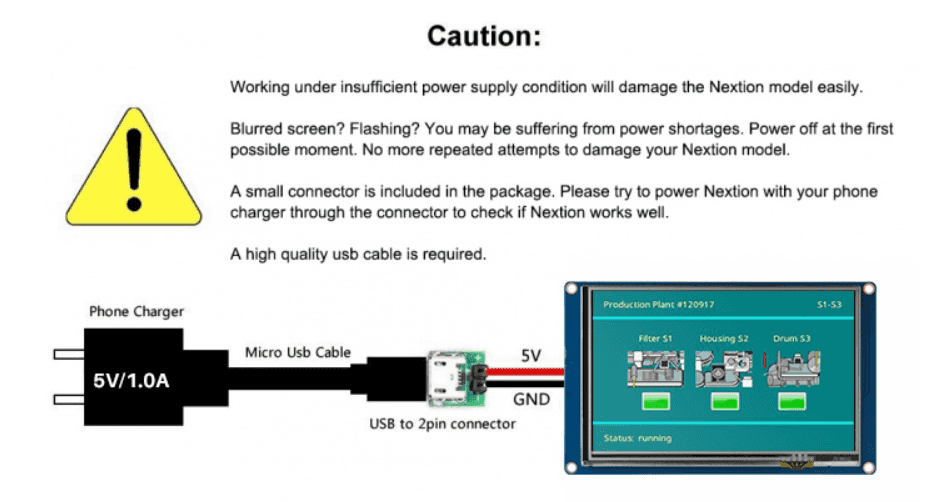

⚠️Önemli Not: Ekranda görüntü sorunları yaşamamak için kısa ve kaliteli bir USB kablo kullanmanızı öneririz. Paket içindeki USB güç kartı standart bir telefon şarj adaptörüyle kullanılabilir. Micro SD üzerinden firmware güncellemesi yaparken kart üzerinde yalnızca .tft dosyasının bulunduğundan emin olun; diğer dosyalar güncelleme sürecini olumsuz etkileyebilir.
