Nextion · Intelligent Series · NX8048P070-011R

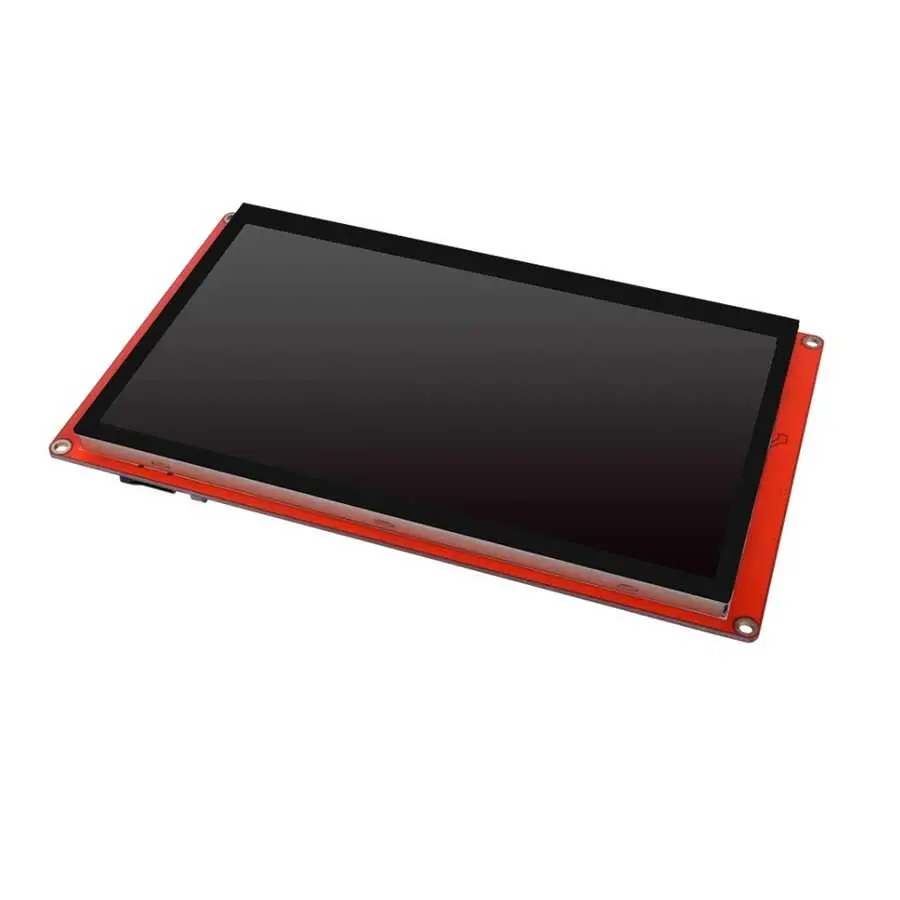

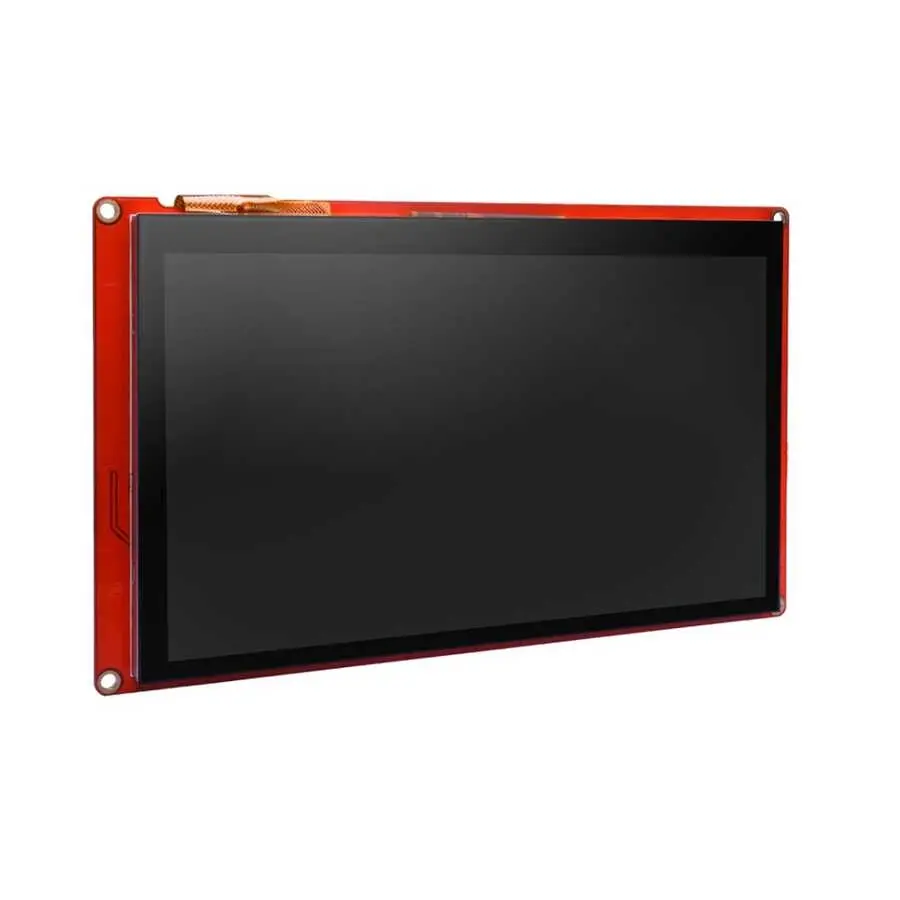

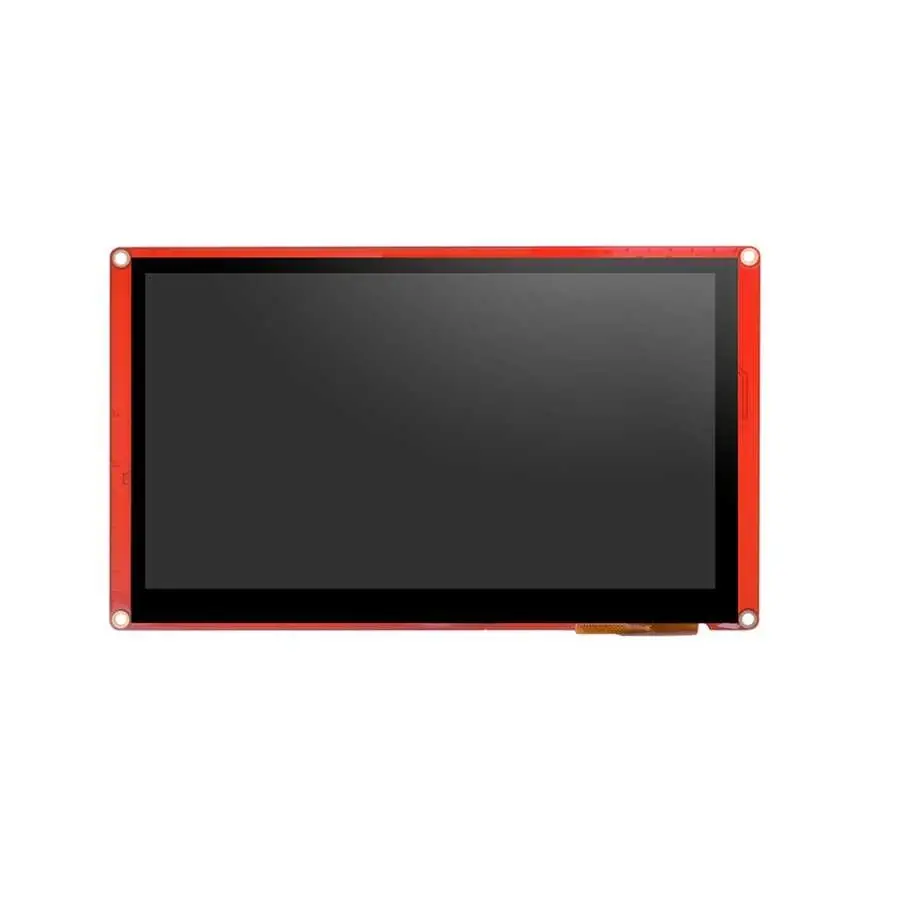

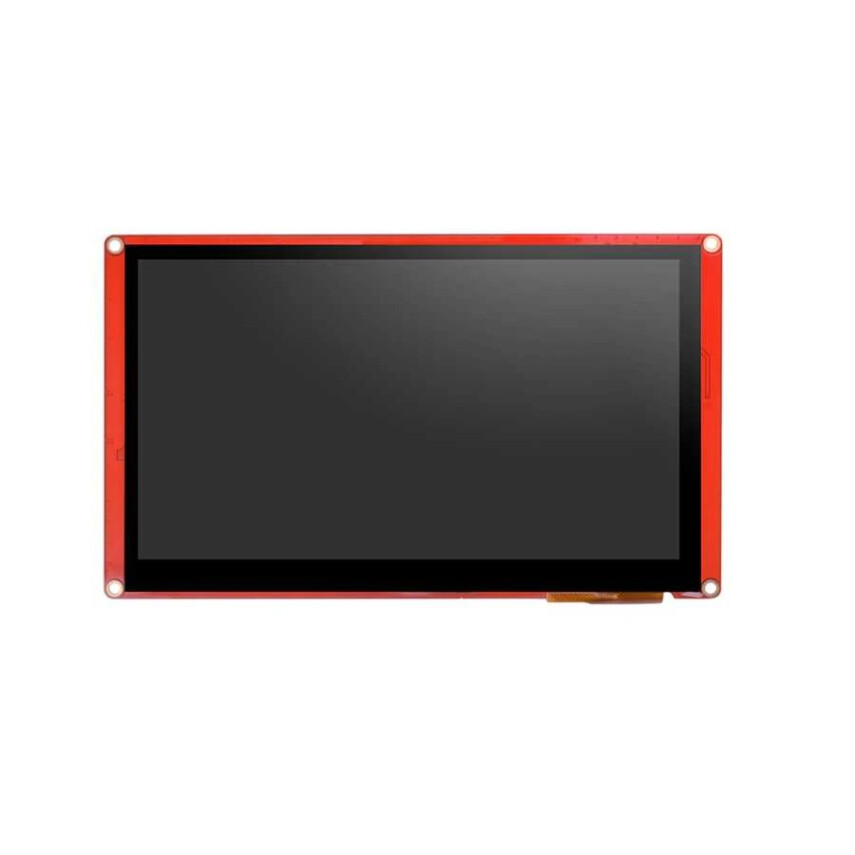

7.0" NX8048P070-011R Nextion Intelligent Series Rezistif Dokunmatik HMI Ekran
✓ CE-EMC ✓ RoHS Intelligent Series UART / TTL Micro SD Rezistif Dokunmatik Video / Ses / Animasyon Dahili RTC Arduino Uyumlu 8x GPIO
Nextion NX8048P070-011R, Intelligent Serisi'nin 7.0 inçlik rezistif dokunmatik modelidir. Basic ve Enhanced Serisi'ne kıyasla çok daha güçlü MCU, daha büyük Flash depolama ve SRAM kapasitesine sahip olan bu model; video oynatma, ses çıkışı, animasyon desteği ve şeffaf bileşenler gibi gelişmiş özelliklerle tam anlamıyla akıllı bir HMI deneyimi sunar. Arduino, ESP32, Raspberry Pi ve her türlü mikrodenetleyiciyle 4 pinlik UART bağlantısıyla kolayca entegre edilir.
🚀 Intelligent Series farkı: Basic ve Enhanced Serisi'nin aksine bu model video, ses ve animasyon oynatma, şeffaf bileşen, sayfa geçiş efektleri, bileşen taşıma/sürükleme ve dahili RTC desteği sunar. Aynı zamanda 8 adet dijital GPIO pini ile harici cihaz kontrolü sağlar.
📊 Temel Özellikler
7.0" TFT Ekran Boyutu
800×480 Piksel Çözünürlük
65K RGB Renk Derinliği
128 MB Flash Hafıza
300 nit Maks. Parlaklık
5V / 430mA Güç Tüketimi
512 KB SRAM Bellek
8x GPIO Dijital Genişletme

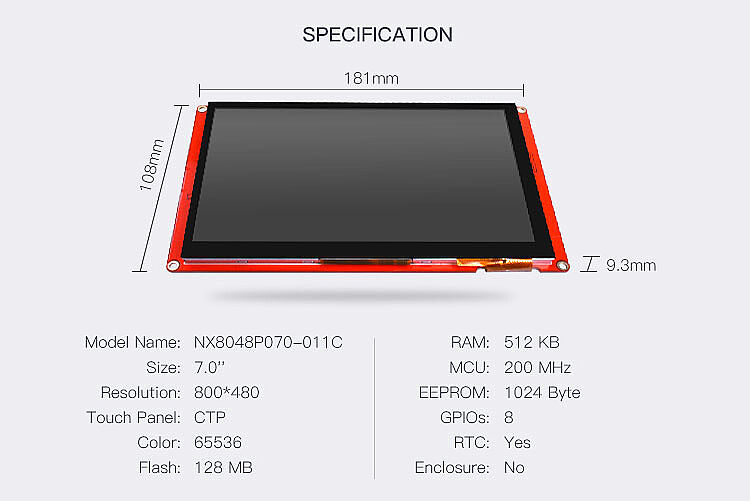

📋 Teknik Özellikler
| Model Numarası |
NX8048P070-011R |
| Seri |
Nextion Intelligent Series (P Serisi) |
| Ekran Tipi |
TFT LCD — 7.0 inç |
| Çözünürlük |
800 × 480 piksel (480×800 olarak da ayarlanabilir) |
| Renk Desteği |
65.536 renk (RGB 16-bit, 5R-6G-5B) |
| Dokunmatik Panel |
Rezistif — 1 milyonun üzerinde dokunma ömrü |
| Flash Hafıza |
128 MB (uygulama + görseller + ses/video varlıkları) |
| SRAM |
512 KB |
| EEPROM |
1024 byte (kalıcı veri depolama) |
| Komut Tamponu |
4096 byte |
| İletişim Arayüzü |
TTL Seri (UART) — 4 pin XH2.54 konektör |
| Seri Port Hızı |
2400 – 921600 bps (varsayılan: 9600 bps) |
| Firmware Güncelleme |
Micro SD (FAT32, maks. 32 GB) — çalışma zamanı da destekler |
| GPIO |
8 dijital pin (IO0–IO7, 3.3V) — IO6 ve IO7 PWM destekler |
| RTC |
Dahili gerçek zamanlı saat (CR1220 pil, ayrıca satılır) |
| Parlaklık |
300 nit — %0 ile %100 arası ayarlanabilir, %1 adım |
| Arka Aydınlatma |
LED — ortalama ömür 30.000 saat üzeri |
| Çalışma Gerilimi |
4.75V – 6.5V (önerilen: 5V DC, 1.0A) |
| Güç Tüketimi |
430 mA (tam parlaklık) · 170 mA (uyku modu) |
| Çalışma Sıcaklığı |
-20°C ile +70°C |
| Depolama Sıcaklığı |
-30°C ile +85°C |
| Çalışma Nemi |
%10 – %90 RH (yoğuşmasız) |

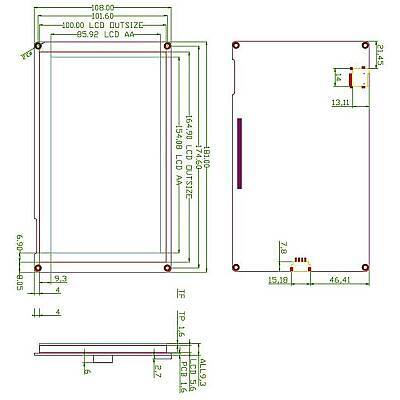

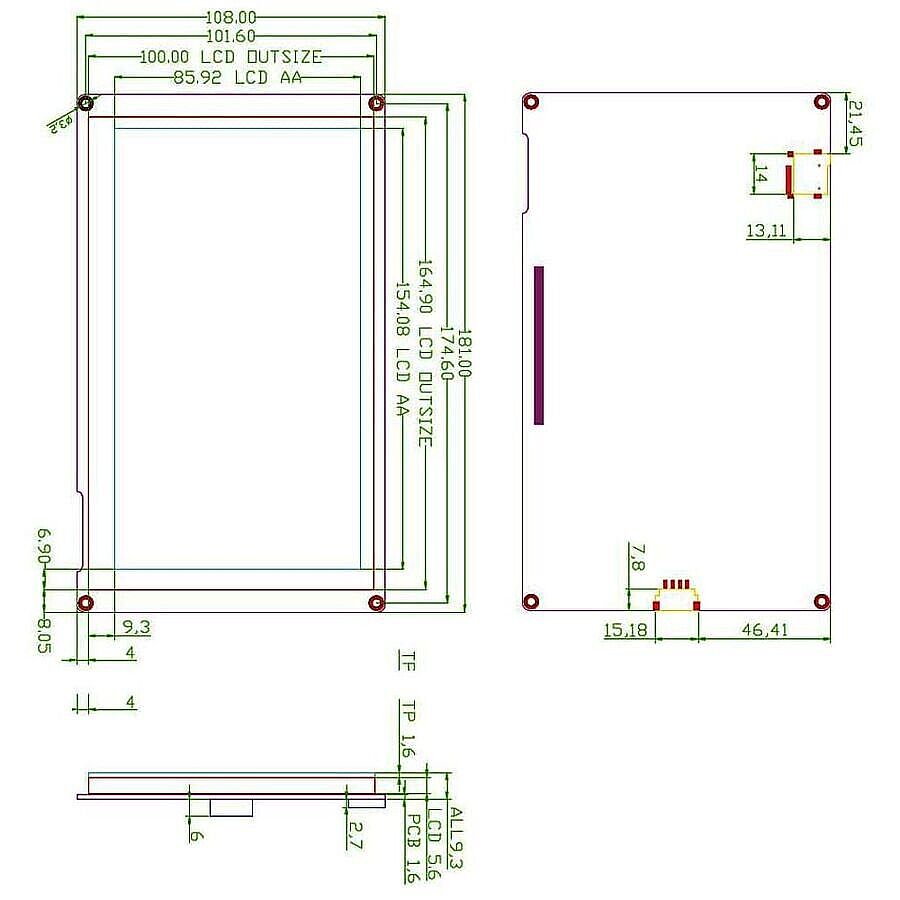

| Boyutlar (G×Y×D) |
181 mm × 108 mm × 9.3 mm |
| Görsel Alan (V.A.) |
164.90 mm × 100.00 mm |
| Aktif Alan (A.A.) |
154.08 mm × 85.92 mm |
| Ağırlık |
265 g |
| Kasa |
Kasasız (enclosure yok) — NX8048P070-011R-Y modeli kasalıdır |
| Sertifikalar |
CE-EMC, RoHS — minimum 5 yıl üretim garantisi |
🏆 Intelligent Series Neden Farklı?
🎬
Video & Ses Oynatma
Ekran üzerinde doğrudan video ve ses dosyası oynatma desteği. Harici medya oynatıcıya gerek yok.
✨
Gelişmiş Animasyonlar
Sayfa geçiş efektleri, animasyon oynatma, şeffaf bileşen ve bileşen sürükleme/taşıma desteği.
🕐
Dahili RTC
Gerçek zamanlı saat modülü dahilidir. Zaman/tarih bilgisini ekranda doğrudan yönetebilirsiniz.
🔌
8x Dijital GPIO
IO0–IO7 pinleri giriş, çıkış ve bileşen bağlama olayı destekler. IO6–IO7 PWM çıkışı verir.
⚡
Güçlü MCU & 128 MB Flash
Basic ve Enhanced Serisi'ne göre çok daha büyük Flash (128 MB) ve SRAM (512 KB) kapasitesi.
💾
EEPROM Depolama
1024 byte EEPROM ile güç kesilse dahi kalıcı veri depolama. Ayarlar ve durum bilgilerini saklar.
🔧 Donanım Mimarisi
Ekranın arka yüzünde tam entegre sistem bulunur; tüm grafik işlemleri, hafıza yönetimi ve dokunmatik okuma ekranda gerçekleşir. Ana kartınıza yalnızca 4 pin bağlamanız yeterlidir.
| Güçlü MCU |
Tüm arayüz mantığını ekran üzerinde çalıştırır |
| 128 MB Flash |
Uygulama kodu, görseller, ses ve video varlıkları |
| 512 KB SRAM |
Çalışma zamanı belleği ve grafik tamponu |
| 1024 byte EEPROM |
Kalıcı kullanıcı verisi depolama |
| Micro SD Slotu |
Firmware güncellemesi + çalışma zamanı dosya erişimi (max 32 GB) |
| 4 Pinli UART (XH2.54) |
+5V · GND · TX · RX — tek kablo yeterli |
| 8x Dijital GPIO |
IO0–IO7, 3.3V · IO6–IO7 PWM destekler |
| Dahili RTC |
CR1220 pil ile gerçek zamanlı saat (pil ayrıca satılır) |
| Rezistif Dokunmatik |
Koordinatı anında UART üzerinden iletir, eldiven ve kalemle çalışır |
🔌 UART Pin Bağlantısı
| Ekran Pini |
Kablo Rengi (Tipik) |
MCU Pini |
Açıklama |
| +5V |
Kırmızı |
5V |
Güç girişi (önerilen: 5V, 1A) |
| GND |
Siyah |
GND |
Ortak toprak |
| TX |
Sarı |
RX |
Ekrandan MCU'ya veri (5V TTL) |
| RX |
Mavi |
TX |
MCU'dan ekrana veri (3.3V/5V uyumlu) |
⚠️ ESP32, STM32 gibi 3.3V mantık seviyeli kartlar için TX/RX hattına logic level shifter eklenmesi önerilir. Konektör tipi: XH2.54 4 pin.
🏭 Kullanım Alanları
🏭
Endüstriyel Otomasyon
PLC kontrol paneli, makine operatör arayüzü, üretim hattı izleme
🚗
Araç İçi HMI
Araç bilgi ekranı, navigasyon ve kontrol paneli arayüzleri
🏥
Medikal Cihazlar
Tıbbi ekipman arayüzü, hasta izleme panelleri
🖨️
3D Yazıcı
Baskı durumu, sıcaklık ve parametre kontrol ekranı
💅
Güzellik & Sağlık
Kozmetik cihaz, spor ekipmanı ve wellness arayüzleri
📡
IoT & Prototipleme
Sensör izleme, uzaktan kontrol ve maker projeleri
🖥️ Nextion Editör Avantajları
Tasarım Deneyimi
WYSIWYG Arayüz Editörü
✓Sürükle & bırak widget'lar (buton, gauge, slider, progress bar...)
✓Gerçek zamanlı ekran simülatörü
✓Fiziksel ekran olmadan test imkânı
✓Video, ses ve animasyon entegrasyonu
✓Tüm özellikler tamamen ücretsiz
Yazılım Entegrasyonu
Minimal Kodlama
✓Arduino, ESP32, STM32, Raspberry Pi uyumlu
✓Yalnızca TX / RX pin kablolaması
✓ASCII metin tabanlı komut seti
✓Hazır Arduino & Raspberry Pi kütüphaneleri
✓5 yıl minimum üretim güvencesi
▶️ Kurulum Adımları
1
Nextion Editor'ü İndirin
Nextion'ın resmi web sitesinden ücretsiz editörü indirip kurun. Intelligent Serisi tüm gelişmiş özellikleri destekler.
2
Arayüzü Tasarlayın
Widget'ları yerleştirin, animasyon/ses/video varlıklarını ekleyin. Simülatörde test edin; fiziksel ekrana gerek yok.
3
TFT Dosyasını Micro SD'ye Aktarın
Derlenen .tft dosyasını FAT32 formatındaki Micro SD'ye kopyalayın (maks. 32 GB). SD'yi takın; yükleme otomatik başlar.
4
UART Bağlantısını Yapın
Ekran TX → MCU RX, Ekran RX → MCU TX, +5V (1A önerilir) ve GND. Toplam 4 kablo ile bağlantı tamamdır.
5
Kütüphaneyi Ekleyin ve Kodunuzu Yazın
Arduino IDE'ye Nextion kütüphanesini ekleyin. Dokunmatik olaylar bileşen ID ve olay tipiyle seri porttan otomatik gelir; kalan kodlama uygulama mantığınıza göre şekillenir.
📦 Paket İçeriği
🖥️1 × 7.0" Nextion Intelligent HMI Ekran (NX8048P070-011R)
🔌1 × XH2.54 4P Data Kablosu

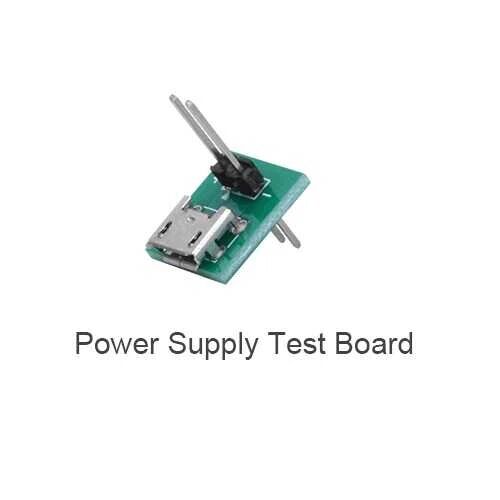

⚡1 × Güç Kaynağı Test Kartı
⚠️
Güç Kaynağı: Ekran 5V, en az 1A akım sağlayan güvenilir bir adaptörle beslenmelidir. Yetersiz güç; görüntü bozukluğu, yeniden başlatma ve dokunmatik hatalara yol açabilir. Paketle gelen test kartı ile adaptörünüzün yeterli olup olmadığını kontrol edebilirsiniz.
ℹ️ Micro SD ile firmware güncellerken kartta yalnızca .tft dosyasının bulunduğundan emin olun.
