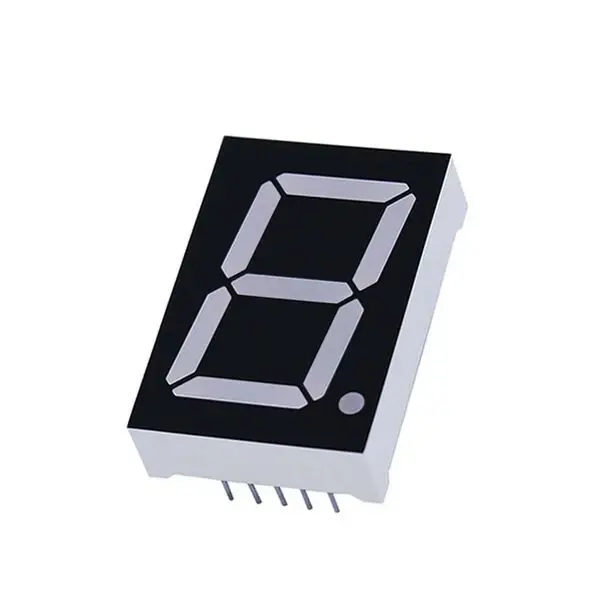

7 Segment Display 14.2mm Kırmızı

Ürün Kodu : RLA2E03-1021 EAN : 8682008428424 Marka/Menşei : Çin
Stok : 50+
2,03 TL
KDV Hariç Fiyatı : 1,72 TL

Aynı Gün Kargo

Bu ürün hafta içi 15:00’den önceki siparişlerde aynı gün kargolanır.

Kargo Ücreti

150TL üzeri siparişler için kargo ücretsiz Aras Kargo : 7.45TL - Yurtiçi Kargo : 8.45TL
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (1)
  • Tavsiye Et
  • Resimler
  •

    14.2mm Ortak Katot olan bu seven segment displayi tasarladığınız dijital saatlerde, voltmetrelerde, ampermetrelerde veya sayıcı devreleriniz de kullanabilirsiniz.

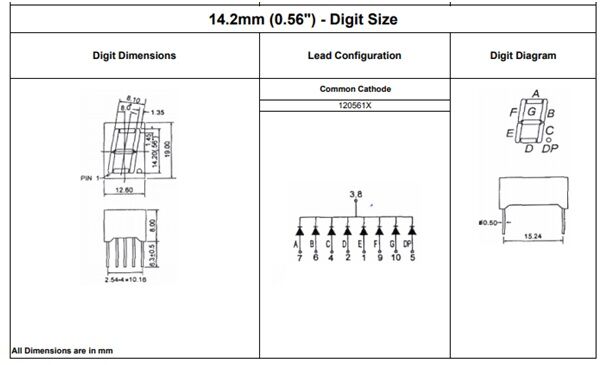

    Ortak Katot olan bu display 14.2mm (0.56") boyutundadır.


    Özellikler:

    •    Renk: Kırmızı
    •    Ortak Katot
    •    14.2mm (0.56") boyut

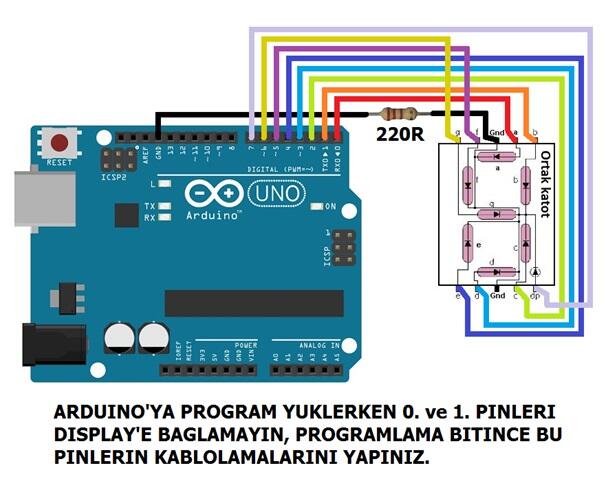

    Örnek Arduino Uygulaması




    Arduino İçin Örnek Kod:





    int sayilar[10]={0x40,0x79,0x24,0x30,0x19,0x12,0x03,0x78,0x00,0x10}; // sırasıyla 0...9'a kadar rakamların hex karşılığı
    // ÖRN: 0 rakamı için binary 0b01000000 hex 0x40
    // h g f e d c b a, 0 için 0b01000000
    int sayici=0;
    void setup() {
    pinMode(0,OUTPUT);
    pinMode(1,OUTPUT);
    pinMode(2,OUTPUT);
    pinMode(3,OUTPUT);
    pinMode(4,OUTPUT);
    pinMode(5,OUTPUT);
    pinMode(6,OUTPUT);
    pinMode(7,OUTPUT);
    }
    void loop() {
    for(sayici=0;sayici<=10;sayici++) // ileri sayici
    {
    PORTD=sayilar[sayici]; // arduino'nun D portuna sayilar stringinin sayici numarasındaki elemanı basıldı
    delay(1000);
    }
    for(sayici=9;sayici>=0;sayici--) // geri sayici
    {
    PORTD=sayilar[sayici]; // arduino'nun D portuna sayilar stringinin sayici numarasındaki elemanı basıldı
    delay(1000);
    }
    }


    Örnek Proje Dosyası:

    Paket İçeriği:

    •    1 x Seven Segment SM420561K Ortak Katot Display
