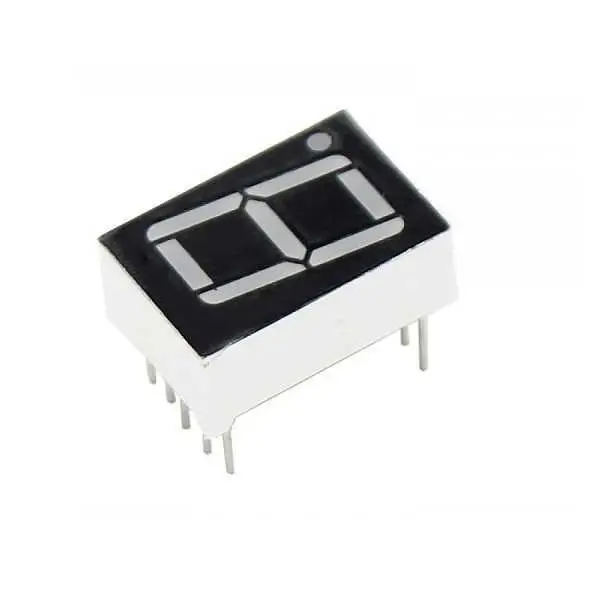

7 Segment Display 14 mm - Ortak Anot

14.2mm Ortak Anotolan bu seven segment displayi tasarladığınız dijital saatlerde, voltmetrelerde, ampermetrelerde veya sayıcı devreleriniz de kullanabilirsiniz.

Ortak Anot olan bu display 14.2mm (0.56") boyutundadır.

Özellikler:

•    Renk: Kırmızı
•    Ortak Anor
•    14.2mm (0.56") boyut

Örnek Arduino Uygulaması

Arduino İçin Örnek Kod:

int sayilar[10]={0x40,0x79,0x24,0x30,0x19,0x12,0x03,0x78,0x00,0x10};
// sırasıyla 0...9'a kadar rakamların hex karşılığı
// ÖRN: 0 rakamı için binary 0b01000000 hex 0x40
// h g f e d c b a, 0 için 0b01000000
int sayici=0;
void setup()
{
pinMode(0,OUTPUT);
pinMode(1,OUTPUT);
 pinMode(2,OUTPUT);
 pinMode(3,OUTPUT);
pinMode(4,OUTPUT);
pinMode(5,OUTPUT);
 pinMode(6,OUTPUT);
 pinMode(7,OUTPUT);
 }
void loop()
{
for(sayici=0;sayici<=10;sayici++) // ileri sayici
 {
 PORTD=sayilar[sayici]; // arduino'nun D portuna sayilar stringinin sayici numarasındaki elemanı basıldı
delay(1000);
}
 for(sayici=9;sayici>=0;sayici--) // geri sayici
 {
PORTD=sayilar[sayici]; // arduino'nun D portuna sayilar stringinin sayici numarasındaki elemanı basıldı
delay(1000);
 }
}

Örnek Proje Dosyası:

• Örnek Proje Dosyasını buraya tıklayarak indirebilirsiniz

Paket İçeriği:
