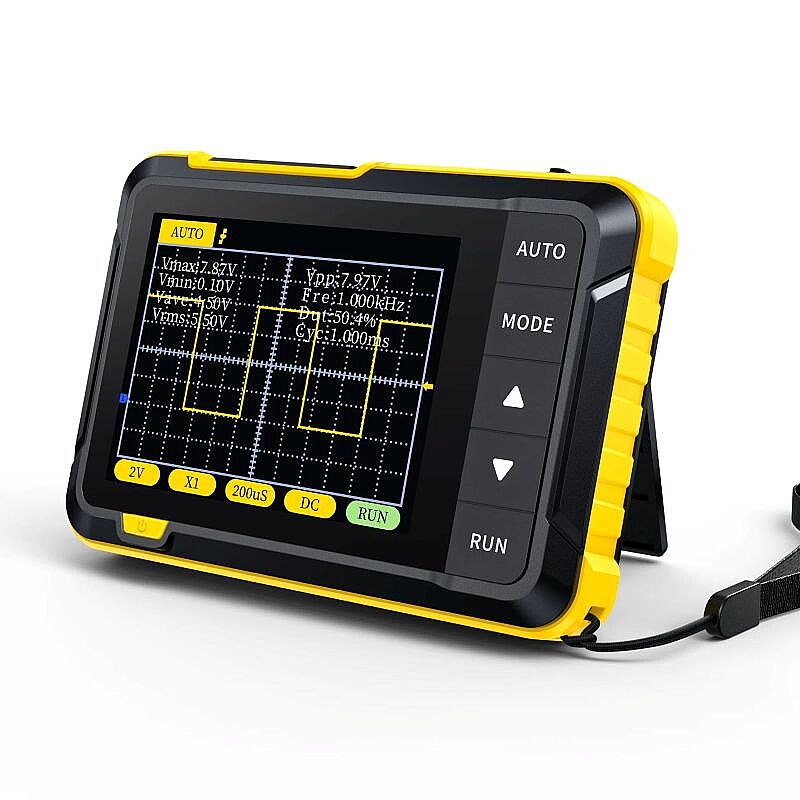

FNIRSI DSO-152 200kHz 2.5MS/s Mini El Tipi Dijital Osiloskop

FNIRSI DSO-152, temel elektronik ölçüm, sinyal analizi, bakım-onarım ve eğitim uygulamaları için geliştirilmiş kompakt ve taşınabilir bir tek kanallı dijital osiloskoptur. 200kHz bant genişliği, 2.5MS/s gerçek zamanlı örnekleme hızı ve 2.8 inç renkli LCD ekranıyla temel analog ve dijital sinyallerin görüntülenmesini sağlar.

Sadece yaklaşık 100 gram ağırlığındaki cep tipi tasarımı sayesinde klasik masaüstü osiloskoplara göre kolayca taşınabilir. Elektronik hobi çalışmalarından teknik servis uygulamalarına, otomotiv elektroniğinden eğitim laboratuvarlarına kadar birçok temel ölçüm işlemi için pratik bir çözüm sunar.

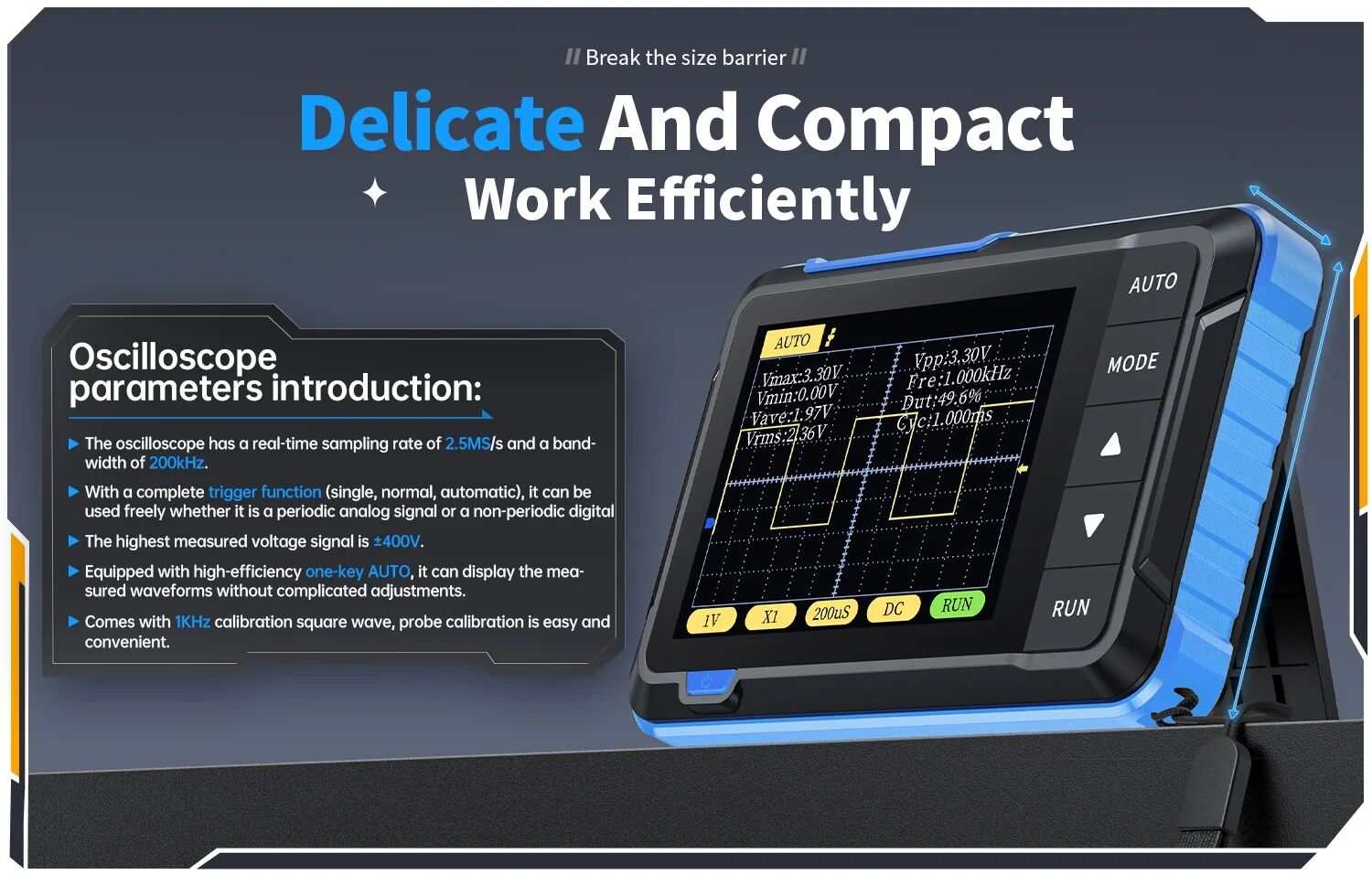

200kHz Bant Genişliği ve 2.5MS/s Örnekleme

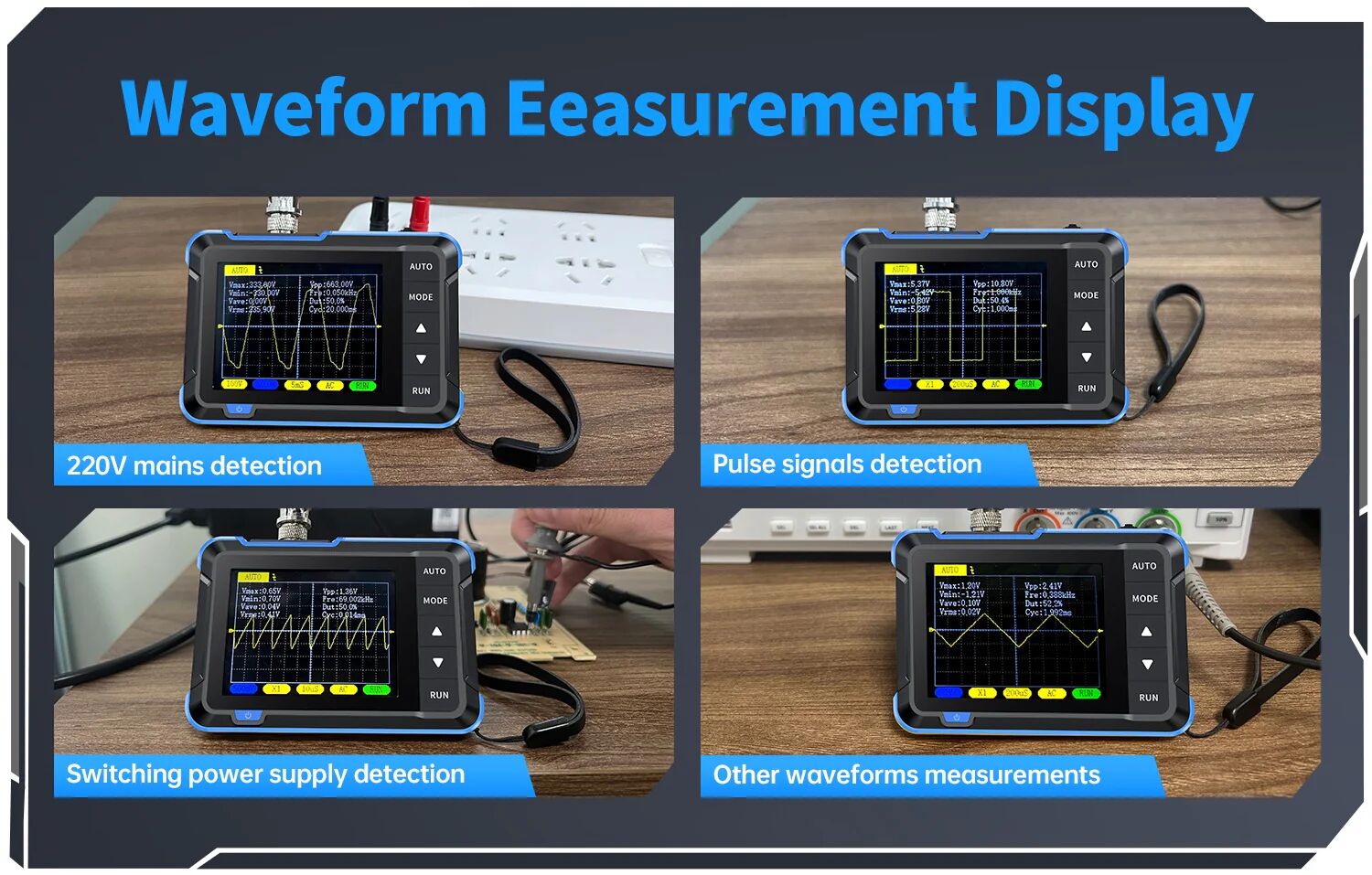

DSO-152, 200kHz analog bant genişliğine ve 2.5MS/s gerçek zamanlı örnekleme hızına sahiptir. Bu değerler düşük ve orta frekanslı temel sinyallerin incelenmesi, PWM sinyallerinin kontrol edilmesi ve çeşitli elektronik devrelerde sinyal takibi gibi uygulamalar için uygundur.

±400V'a Kadar Ölçüm

Osiloskop farklı prob kademeleriyle geniş bir voltaj ölçüm aralığı sunar:

X1 Prob Modu: ±40V / 80Vpp
X10 Prob Modu: ±400V / 800Vpp

Böylece uygun prob ve bağlantı koşulları altında farklı voltaj seviyelerindeki sinyaller incelenebilir.

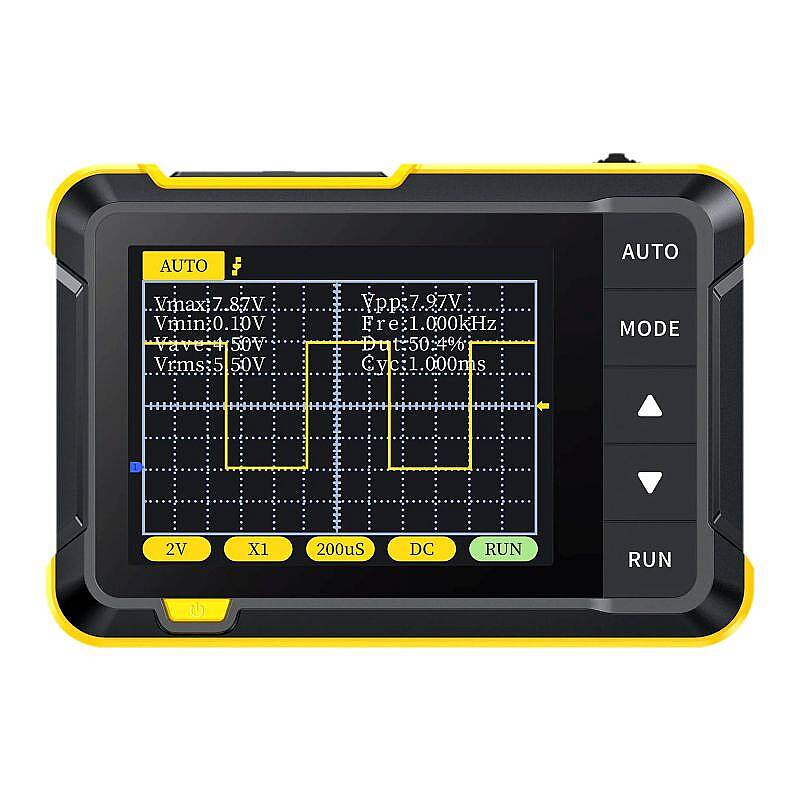

2.8 İnç Renkli LCD Ekran

DSO-152 üzerinde 2.8 inç, 320 × 240 çözünürlüklü LCD ekran bulunur. Dalga formu ve ölçüm parametreleri doğrudan cihaz üzerinden görüntülenebilir. Kompakt boyutlarına rağmen geniş ekranı sayesinde sinyal değişimleri kolay şekilde takip edilebilir.

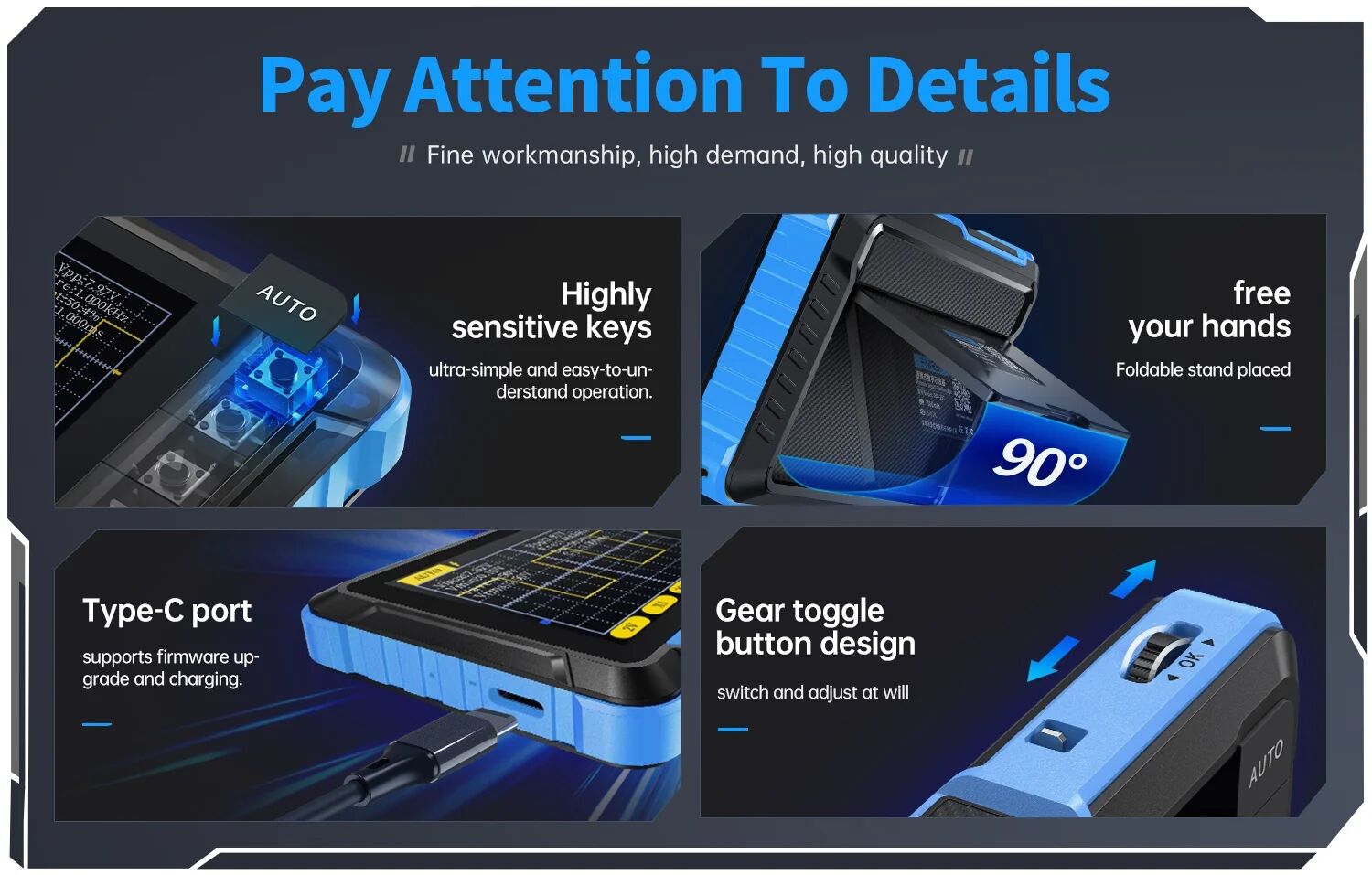

Tek Tuşla AUTO Ölçüm

AUTO fonksiyonu, osiloskop kullanımını özellikle yeni başlayan kullanıcılar için kolaylaştırır. Tek tuşla uygun ölçüm parametrelerinin otomatik olarak ayarlanmasına ve dalga formunun hızlı şekilde ekrana getirilmesine yardımcı olur.

AUTO tuşuna uzun basıldığında ise hızlı baseline kalibrasyonu gerçekleştirilebilir.

Auto / Normal / Single Trigger Modları

FNIRSI DSO-152 üç farklı tetikleme modunu destekler:

• Auto: Sinyalin sürekli görüntülenmesini kolaylaştırır.
• Normal: Belirlenen tetikleme koşulları oluştuğunda dalga formunu görüntüler.
• Single: Tek seferlik olayların yakalanmasında kullanılabilir.

Bu sayede hem periyodik analog sinyaller hem de periyodik olmayan dijital sinyaller üzerinde temel analizler gerçekleştirilebilir.

AC / DC Coupling Desteği

DSO-152 hem AC hem de DC coupling seçeneğini destekler. Böylece sinyalin tamamının veya yalnızca AC bileşeninin incelenmesi gereken farklı ölçüm uygulamalarına uyum sağlanabilir.

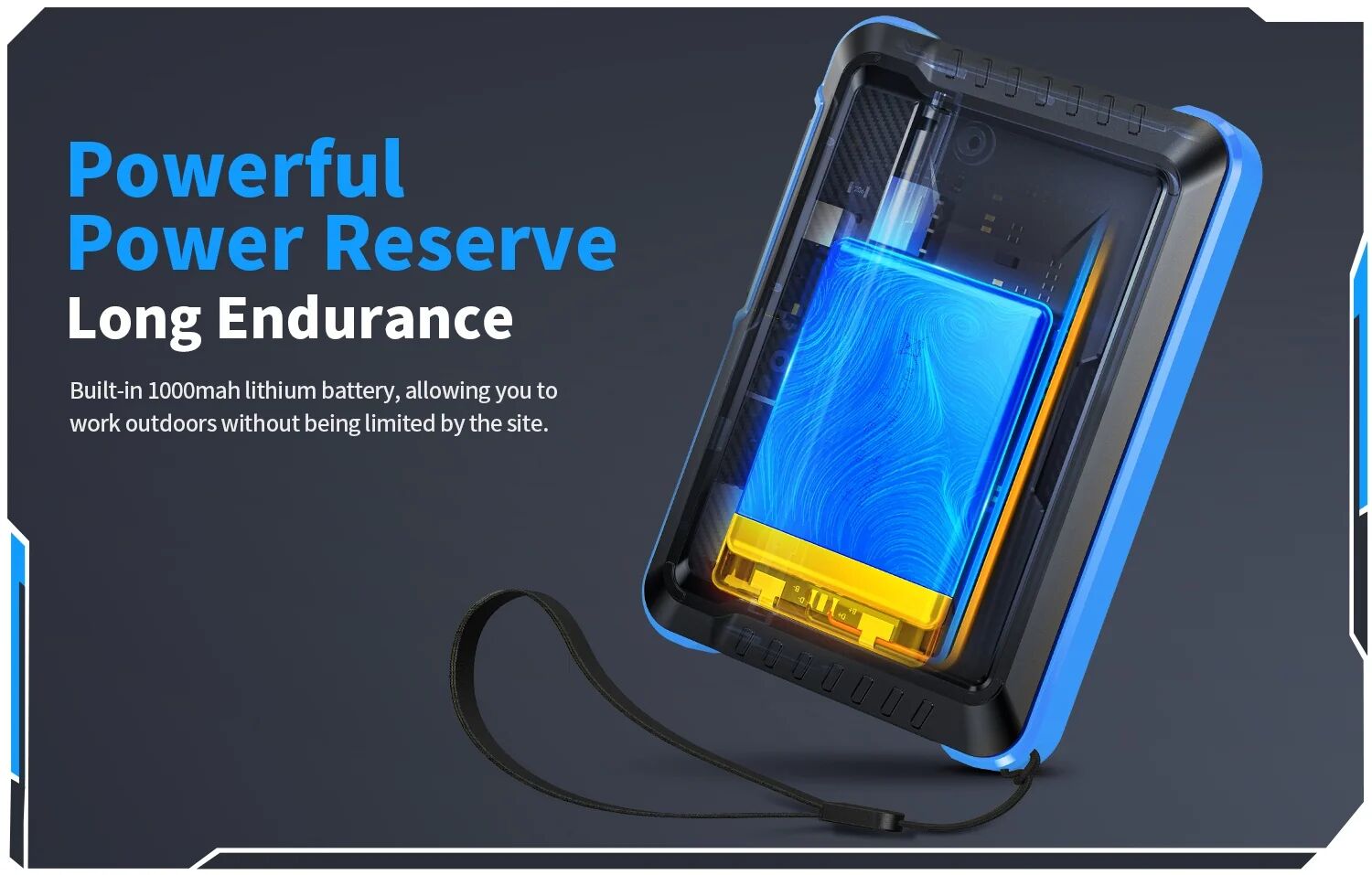

Dahili 1000mAh Şarj Edilebilir Batarya

Cihaz içerisinde 1000mAh lityum batarya bulunur. FNIRSI'ye göre tam şarjla yaklaşık 4 saate kadar kullanım sağlayabilir. USB Type-C bağlantısı üzerinden 5V/1A ile şarj edilebilir. Type-C bağlantısı ayrıca veri aktarımı ve firmware güncelleme işlemlerinde kullanılabilir.

Teknik Özellikler

• Marka: FNIRSI
• Model: DSO-152
• Ürün Tipi: Mini El Tipi Dijital Osiloskop
• Kanal Sayısı: 1
• Bant Genişliği: 200kHz
• Örnekleme Hızı: 2.5MS/s
• Dikey Hassasiyet: 10mV/Div – 20V/Div
• Zaman Tabanı: 10μs/Div – 50s/Div
• X1 Voltaj Aralığı: ±40V / 80Vpp
• X10 Voltaj Aralığı: ±400V / 800Vpp
• Trigger Modları: Auto / Normal / Single
• Coupling: AC / DC
• Ekran: 2.8 inç LCD
• Ekran Çözünürlüğü: 320 × 240
• Batarya: 1000mAh Lityum
• Yaklaşık Çalışma Süresi: 4 saat
• Şarj: USB Type-C, 5V/1A
• Kalibrasyon Sinyali: 1kHz / %50 Duty Cycle
• Boyut: 99 × 68.3 × 19.5 mm
• Ağırlık: Yaklaşık 100 g

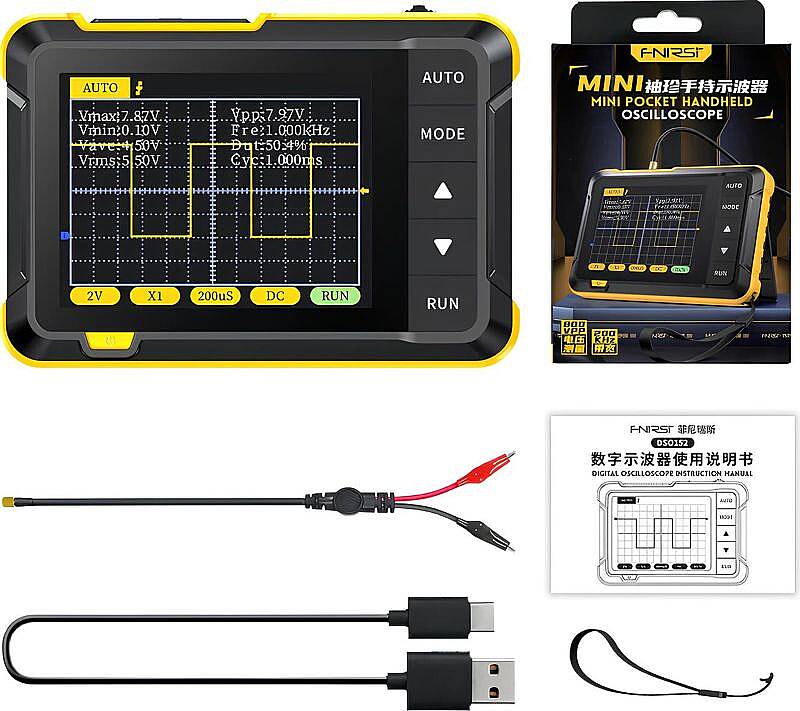

Paket İçeriği

• 1 x FNIRSI DSO-152 Dijital Osiloskop
• 1 x Timsah Klipsli Prob
• 1 x Şarj Kablosu
• 1 x Bilek Askısı
• 1 x Kullanım Kılavuzu
• 1 x Ürün Kutusu
