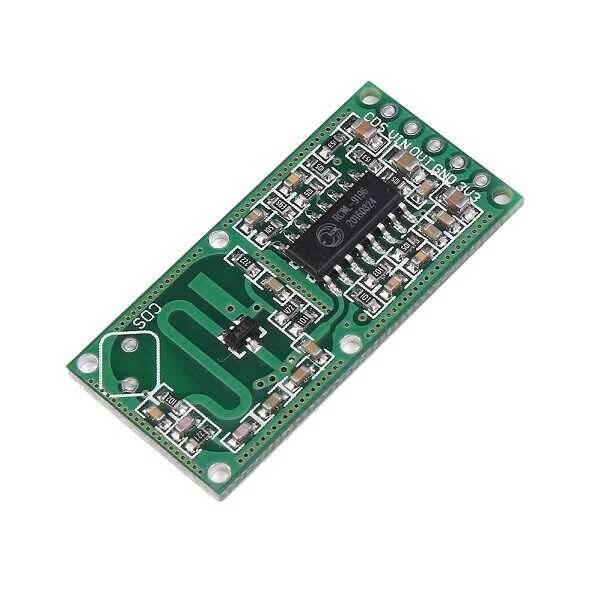

Mikrodalga Radar Modül - RCWL-0516

Ürün Kodu : RLD1C16-0516 PRCode : 0516 Barkod : 8682008456366 Marka/Menşei : Robolink
Stok : 10+
17,70 TL
KDV Hariç Fiyatı : 15,00 TL

Aynı Gün Kargo

Bu ürün hafta içi 17:00’den önceki siparişlerde aynı gün kargolanır.

Kargo Ücreti

Sepet tutarına göre hesaplanır. Detaylı bilgi için tıklayınız.
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Tavsiye Et
  • Öneri Kutusu
  • Mikrodalga Radar Modül, PIR sensörüne alternatik olarak kullanabileceğiniz hareket algılayan bir doppler radar mikrodalga hareket sensörüdür. Hareketli nesneleri algılamak için hareket eden cisim tarafından yayılan kızılötesi radyodaki değişiklikleri algılamak yerine mikrodalga doppler radarı kullanır.

    Özellikler:

    • Çalışma Gerilimi: 4-28V
    • Çalışma Akımı: 2.8mA
    • Max. Çalışma Akımı: 3mA
    • Çalışma Frekansı: Yaklaşık 3.2GHz
    • Algılama Mesafesi: 5-9m
    • Max İletim Gücü: 30mW
    • Sensör Çıkış Gerilimi: 3.2-3.4V
    • Sensör Çıkışının Kapasite Akımı: 100mA
    • Tetikleme Yolu: Tekrarlayan Tetikleme
    • Çıkış Sinyal Low Seviyesi: 0V
    • Çıkış Sinyal High Seviyesi: 3.3V
    • Tetiklendikten Sonra Logic Değisim Süresi: 2-3 Saniye
    • Çalışma Sıcaklığı: -20 ile 80C arası

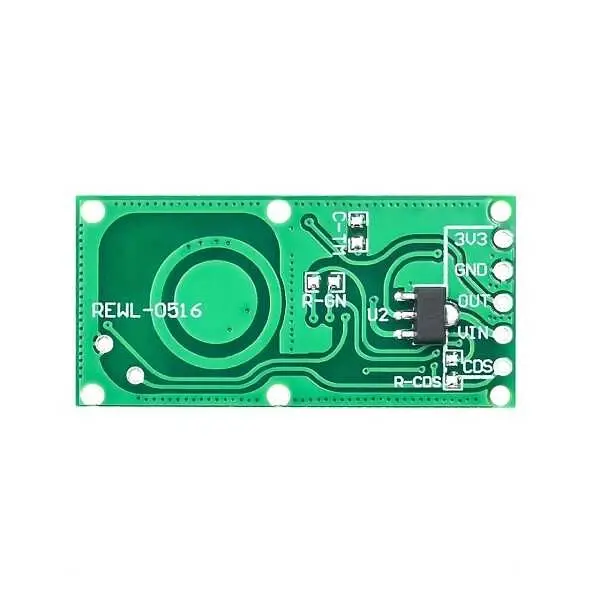

    Mikrodalga Radar Modül Ayarları

    • C-TM: Tekrarlama tetikleme zamanını ayarlayın, varsayılan tetikleme süresi 2 saniyedir; kapasitör kapasitesinin arttırılması, tekrar tetikleme süresini uzatacaktır ve gerçek sayma tetikleme süresi aşağıdaki gibi çalışabilir:
      C-TM'de çubuk kapasitör, test 9196 3-pin frekans F, tetikleme zamanını tekrarlayın T = (1 / f) * 32768
    • R-GN: Algılama mesafesi ayarı, dirençle bağlanmak ve algılama mesafesi daha kısa olacak; bağlanmazsa algılama mesafesi 7m; 1M ohm dirençle bağlanırsa, algılama mesafesi 5m dir.
    • R-CDS: Dahili VCC paralel, dahili 1M ohm rezistörlü CDS pinine (196 9-pinli) R-CDS ile bağlanır; CDS fotorezistor ile bağlanır, geceleri algılama işlevini kapatabilirsiniz.

    Paket İçeriği:

    • 1 x Mikrodalga Radar Modül - RCWL-0516
