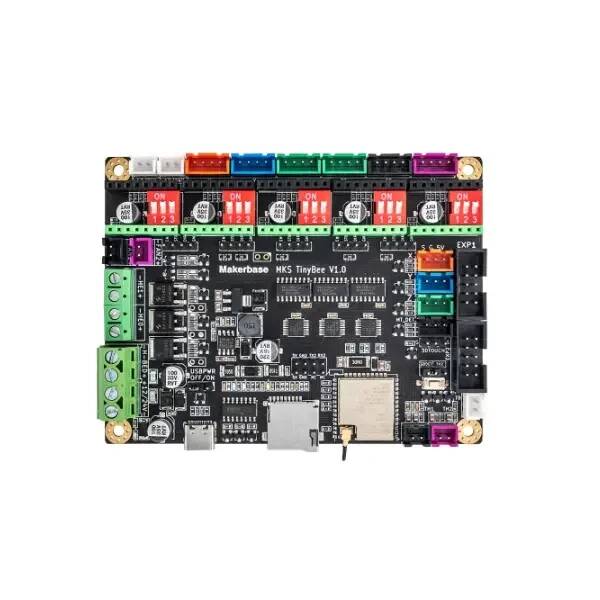

MKS TinyBee Makerbase firmasının üretmiş olduğu üzerinde ESP32 modülünü barındıran genellikle 3 boyutlu yazıcıların kontrolü için üretilmiş bir karttır.
2004 ve 12864 ekranları destemekle beraber, Marlin 2.0 ile ile kullanılabilir. MKS MINI12864 V3 ve MKS TFT seri ekranı ve MKS H43ü de destekler.
Firmaware USB üzerinden güncellenebilir ve wifi bağlantısı ile web üzerinden kontrole imkan sağlar. Üzerinde ESP32-WROOM-32U wifi modül bulunmaktadır.
3D Yazıcı BL-Touch Otomatik Seviyeleme Sensörü ile uyumludur. Wi-fi ve bluetooth desteği sunan ürün 32-bit işlemcisi ile TinsyBee diğer kartlara göre farklı bir protokol kullanmaktadır.
Kartla birlikte anten de üzerinde gelmektedir. Ayrıca bu kartta USB Konektör olarak TYPE-C arayüzü kullanılmakta olup kablosu paket içeriğine dahildir.
Özellikler:
- MCU: ESP32-WROOM-32U
- MCU Frekans: 240MHz
- Flash: 8192K
- Ram: 520K
- Güç Girişi: 12/24V
- Endstop: X, Y, Z, MT_DET algılama arayüzüne sahiptir
- BL-Touch uygunluğu
- Firmware: Marlin 2.0x
- Firmware Güncelleme Method: USB
- Ters bağlantı koruması ve güç artışı koruması
- 2 ısıtıcı ucu + 1 Isıtıcı Yatağı
- 3 NTC100K: TH1, TB, TH2 (Jumper seçimi gerekir)
- 2 Kanal ve 2 güç çıkışı xh2.54-2p arayüzü
- 5 eksen 6 motor arayüzü (Paralel olarak Çift Z ekseni)
- LCD Arayüzü: LCD2004/1264, MKS MINI1 12864 V3 destekler
- STEP/DIR modu ve yüksek akımlı sürücüler için harici destek
- Mikro adım ayarları DIP Switchler ile yapılmaktadır.
UYARI
- +/- ucun karıştırılması veya başka bağlantı hatalarında güç, karta zarar verebilir, hasara sebep olabilir. Güç bağlantısında dikkali olunuz.
- Kartta güç varken kablo veya modül takıp/çıkarmayınız. Gücü kesmeden işlem yapmayınız
- Elinizde statik yük varken ya da güç açıkken karta dokunmayınız. ESD kurallarına uygun hareket ediniz.
- Bitiş terminali pinleri, diğer RepRap katlardaki Vcc - Signal – GND yerine Signal - GND – Vcc’dir. Bağlantıları yaparken dikkat etmenizi önermekteyiz.
Faydalı Linkler:
Paket İçeriği:
- 1 x MKS TinyBee V1.0 ESP32 3D Yazıcı Kontrol Kartı
- 1 x TYPE-C USB Kablo
- 1 x Anten
