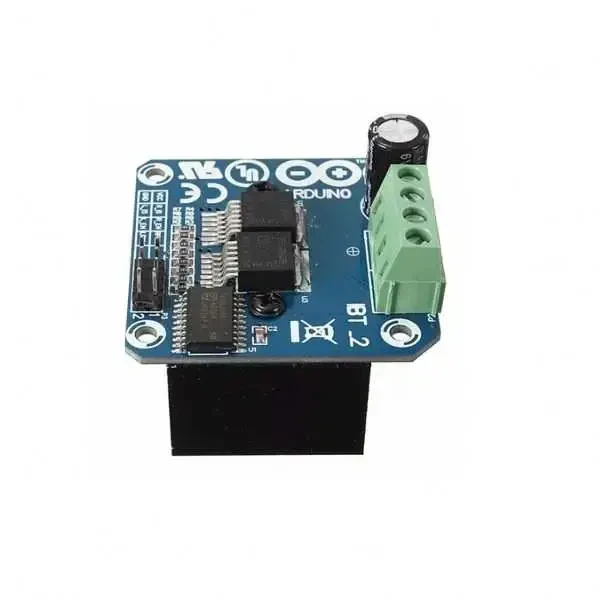

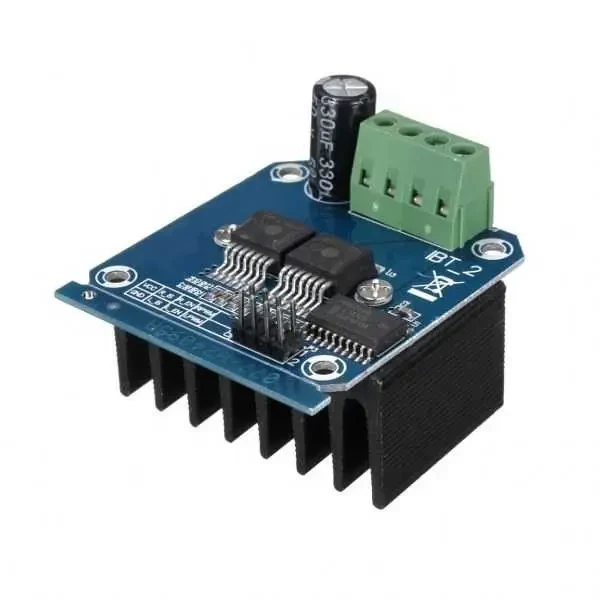

BTS7960B 43A Motor Sürücü Kartı

Ürün Kodu : RLF48A08-2042 PRCode : 2042 Barkod : 8682008016973 Marka/Menşei : Robolink
Stok : 100+
120,95 TL %18
148,09 TL
KDV Hariç Fiyatı : 102,50 TL
Alışveriş Listeme Ekle

Aynı Gün Kargo

Bu ürün hafta içi 17:00’den önceki siparişlerde aynı gün kargolanır.

Kargo Ücreti

Sepet tutarına göre hesaplanır. Detaylı bilgi için tıklayınız.
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (3)
  • Tavsiye Et
  • Öneri Kutusu

  • BTS7960B H-köprü 43A yüksek güçlü bir motor sürücücü modülüdür. Bu sürücü, termik aşırı akım korumalı yüksek güçlü sürücü tam H köprü sürücü modülünden oluşan BTS7960 çiplerini kullanıyor. Mikrodenetleyici ve motor sürücüsünü etkili bir şekilde izole eden çift BTS7960 H köprü sürücü devresi, güçlü tahrik ve frenleme imkanı sağlamaktadır. Yüksek akım 43A 'e kadar akıma dayanıklıdır. Üst limit akım değerlerinde uzun süre çalıştırmak önerilmez.

    Uygulama Alanları:

    • Sumo robotu
    • Arazi robotu
    • Çizgi izleyen
    • Yarış robotları
    • Yüksek akım çeken motorlar vb.

    Özellikler:

    • Bu sürücü ile bir DC motor sürülebilir
    • Sadece MCU’dan sürücü modülüne (GND/5V/PWM1/PWM2) dört hat gerekir
    • Motoru ileri geri çevirmek mümkün, 25kHZ'ye kadar iki PWM giriş frekansı
    • Besleme voltajı: 5.5V-27V (Maksimum)
    • Çıkış akımı: 43A (Maksimum)

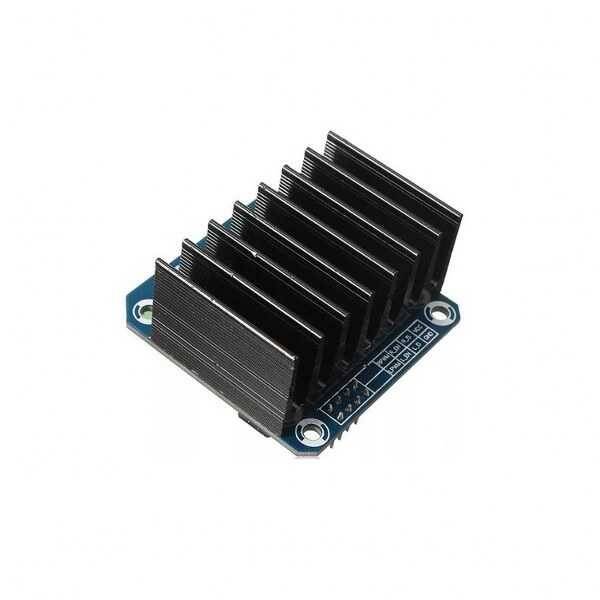

    • Üzerinde dahili soğutucu olduğundan ekstra bir soğutucuya ihtiyaç duymaz.

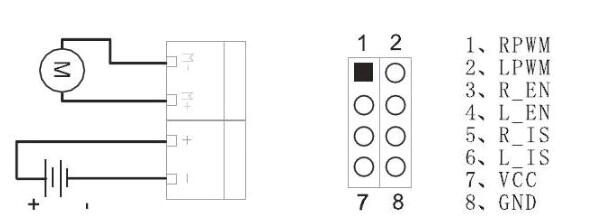

    Pin Tanımı:

    • 1. RPWM: Sağa Dönüş PWM
    • 2. LPWM: Sola Dönüş PWM
    • 3. R_EN: Sağa Dönüş Etkin
    • 4. L_EN: Sola Dönüş Etkin
    • 5. R_IS: Sağa Dönüş Akım Uyarısı
    • 6. L_IS: Sola Dönüş Akımı Uyarısı
    • 7. VCC: (5V)
    • 8. GND


    Paket İçeriği:

    • 1 x BTS7960B 43A Motor Sürücü Kartı
    Garanti Bilgisi
    :
    0
    Ürün Özellikleri
    Sürücü Tipi
    :
    Fırçalı DC Motor Sürcü
