TB67S109AFTG 4A Step Motor Sürücü

Ürün Kodu : RLB0B03-0202 EAN : 8682008007681 Marka/Menşei : Çin
Son 1 Ürün!
96,17 TL
KDV Hariç Fiyatı : 81,50 TL

Aynı Gün Kargo

Bu ürün hafta içi 15:00’den önceki siparişlerde aynı gün kargolanır.

Kargo Ücreti

150TL üzeri siparişler için kargo ücretsiz Aras Kargo : 7.45TL - Yurtiçi Kargo : 8.45TL
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Tavsiye Et
  • Resimler
  •

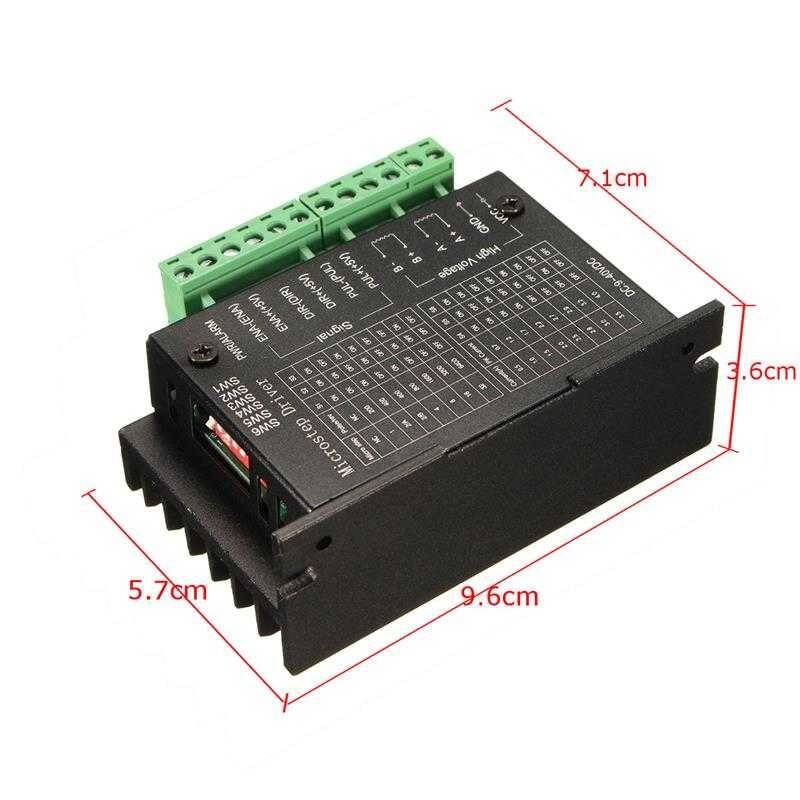

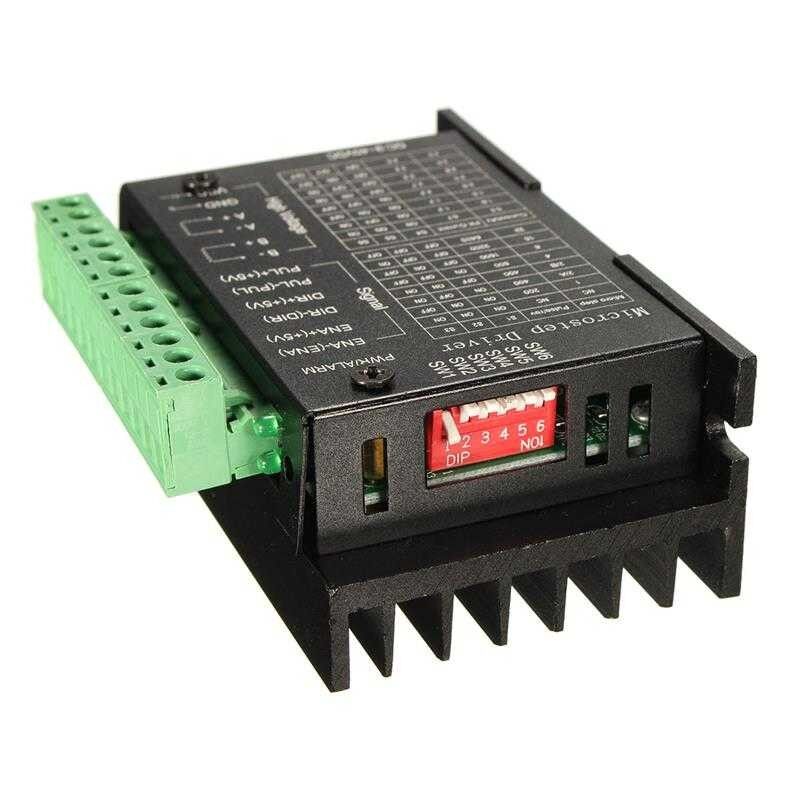

    Bu ürün Toshiba TB67S109AFTG çipini barındıran yüksek performanslı 2 faz bipolar step motor sürücüsüdür. TB67S109AFTG tek çip halinde pwm iki kutuplu sinüsoidal sinyalini yüksek performansta düşük titreşim seviyesi ile kontrol edebilir. Yeni tasarımı sayesinde 50V 4A değerlerine kadar gücü destekler. 2 veya 4 fazlı step motorları ( Nema17, Nema23, Nema24 ve Nema34 )kontrol edebilir. Optik olarak giriş çıkış arasındaki sinyal izole edilmiştir. Yüksek voltaj , düşük voltaj , yüksek akım ve kısa devre koruması vardır. Üzerindeki büyük alüminyum blok sayesinde çip üzerinde oluşan ısıyı kolayca dağıtır. Dış koruması metaldir.

    Özellikler:

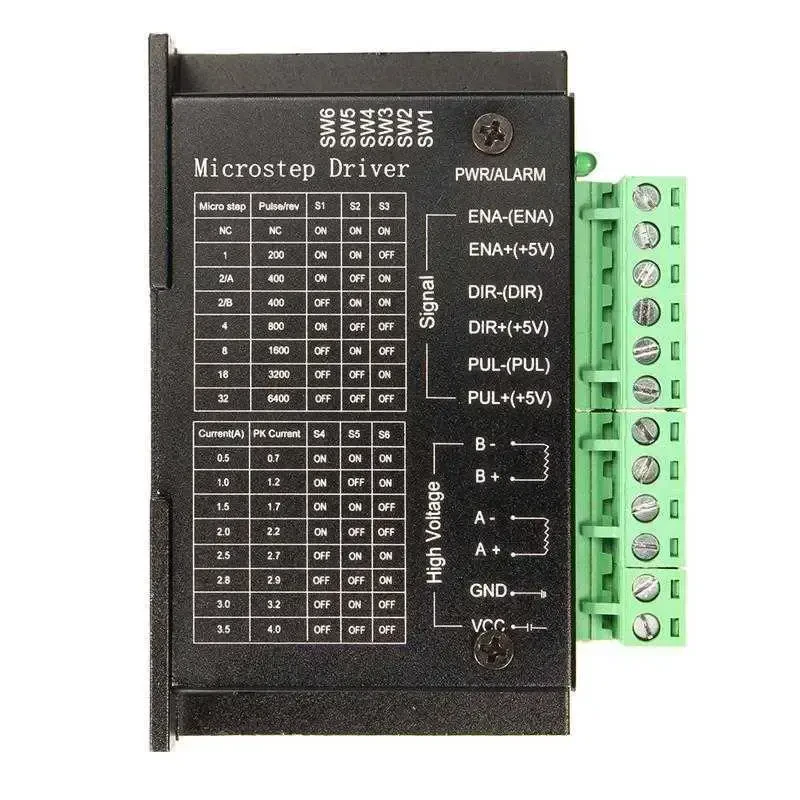

    • Selectable excitation mode (1/1, 1/2, 1/4, 1/8, and 1/16 step)
    • Single power supply
    • 50V DC ye kadar besleme voltajı
    • 4A e kadar çıkış akımı
    • IOUT= 4.0 A (absolute maximum ratings, peak, within 100ms)
    • IOUT= 3.5 A (operating range, maximal value)
    • 2 ve 4 fazlı motorlarla uyumluluk
    • Yüksek hızlı giriş çıkış sinyali arası optik izolasyon
    • 1, 2, 4, 8, 16 ayarlanabilir mikroadım kontrolü
    • Üzerindeki anahtarlama paneli ile motor kontrolü el ile yapılabilir
    • 12VDC- 48VDC besleme ile dahili 12V ve 5V regülatörü
    • Ağırlık: 200 gram
    • Operating Temperature: -10 to 45 ℃
    • Storage temperature: -40 ℃ to 70 ℃

    Bu ürüne hız, adım sayısı ve yön  için Arduino,PIC gibi bir mikrodenetleyici gereklidir. Halihazırda CNC makinası gibi bazı sistemlerin kontrol kartları ile de uyumludur.

    Ancak Sadece bu sürücü ve motor ile çalışmak isterseniz şu ürün ile motoru bir yöne istediğiniz hızda döndürebilirsiniz: NE555 Step Motor Kontrolcü

    Uygulama Alanları:

    • Step motor kontrolü
    • Dc motor kontrolü



    Paket İçeriği:

    • 1 x TB67S109AFTG Step Motor Sürücü
