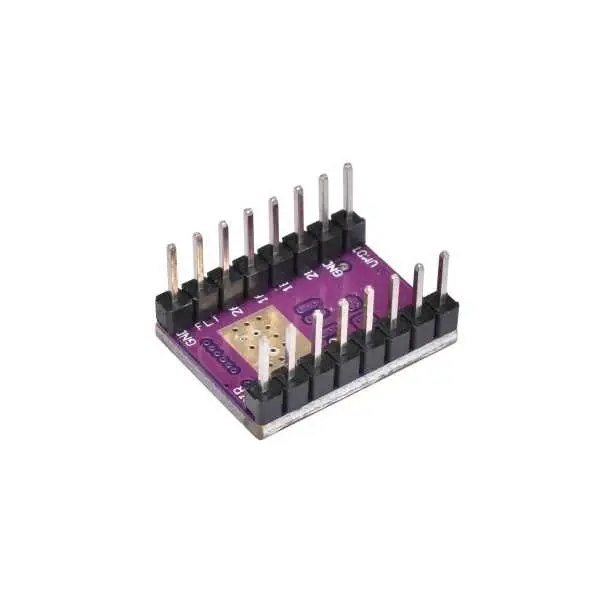

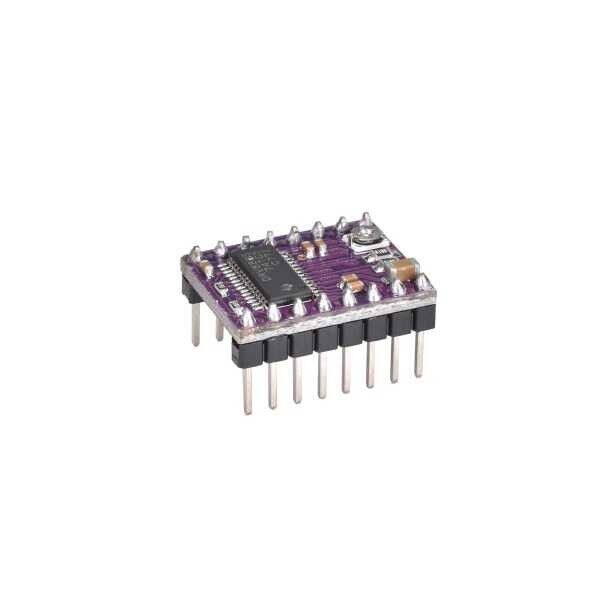

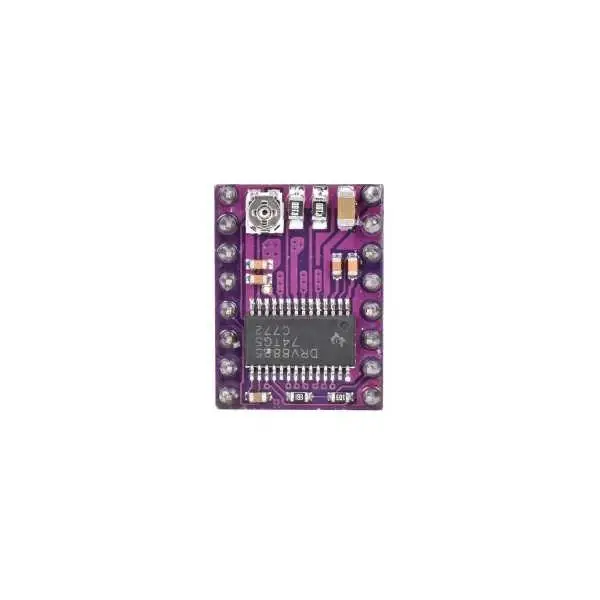

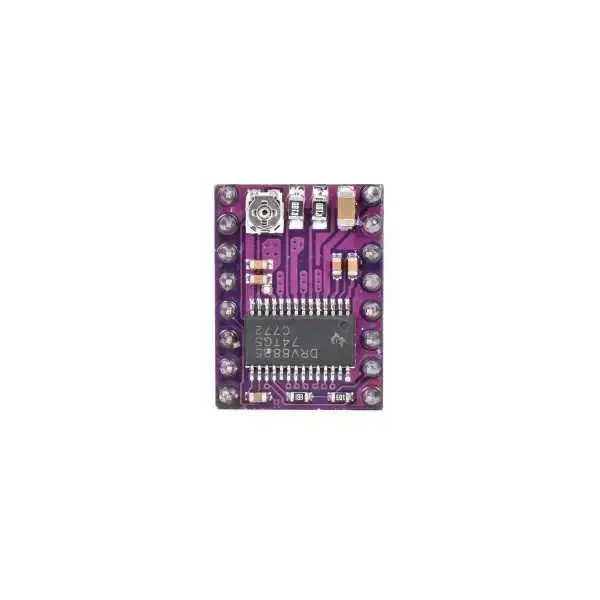

DRV8825 Step Motor Sürücü Kartı

DRV8825 step motor sürücü kartı, kanal başına 1.5A akım verebilmektedir. Zorlanma ve ani durumlarda bu değer 2.2A'e kadar çıkabilmektedir.
Bu step motor sürücüsü, size bir adet bipolar step motorunun bobin başına 2.2A çıkış akımıyla kontrolünü sağlar. Sürücü üzerinde DRV8825 çipini bulundurur.

Özellikler:

• Maksimum Motor Gerilimi:45V
• Yüksek ısı ve yüksek akım koruması
• Ayarlanabilir akım kontrolü
• Her faz için sürekli akım: 1.5A
• Her faz için en yüksek akım:2.2A
• Mantıksal voltaj aralığı:5.25v-2.5v
• Mikro adım çözünürlüğü: 1 , ½ , ¼ , 1/8, 1/16, 1/32
• Alternatif olarak A4988 carrier pin uyumludur
• Ölçüler: 1.5 x 2 cm

Uygulama Alanları:

• Step Motor Uygulamaları
• 3d yazıcılar
• Hız kontrollü robotlar
• Kontrol sistemleri
• Yazıcı – Tarayıcı
• Robot kol

Dokümanlar:

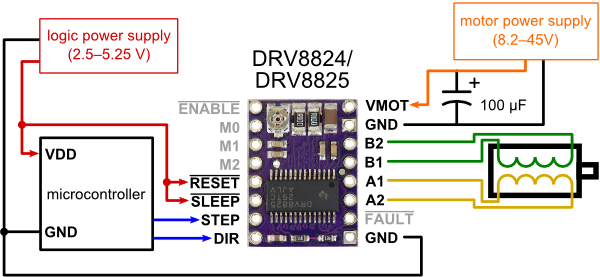

• Schematic
• Driver Datasheet

Paket İçeriği:

• 1 x DRV8825 Step Motor Sürücü Kartı
• 1 x Mini Soğutucu
