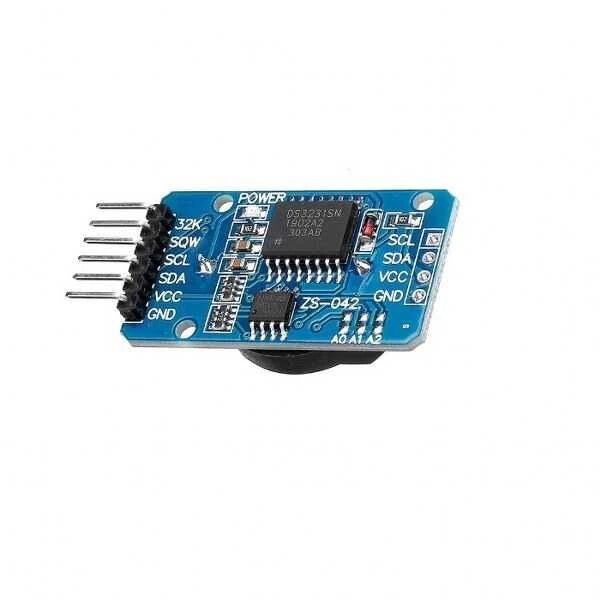

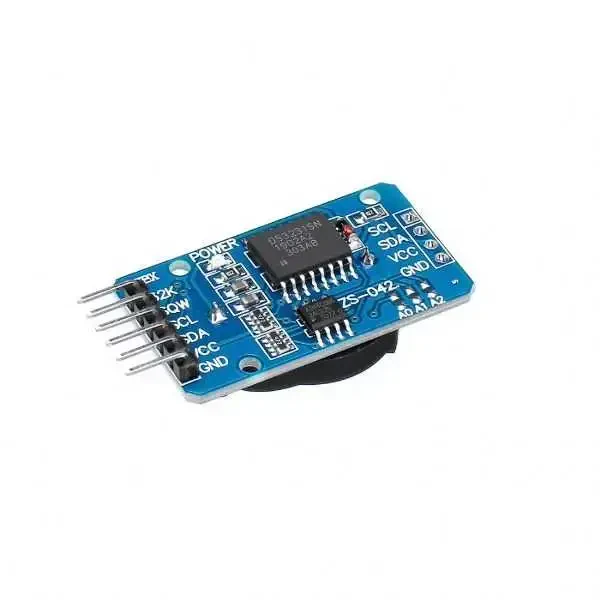

DS3231 Hassas RTC(Gerçek Zamanlı Saat)/24C32 Eeprom Modülü

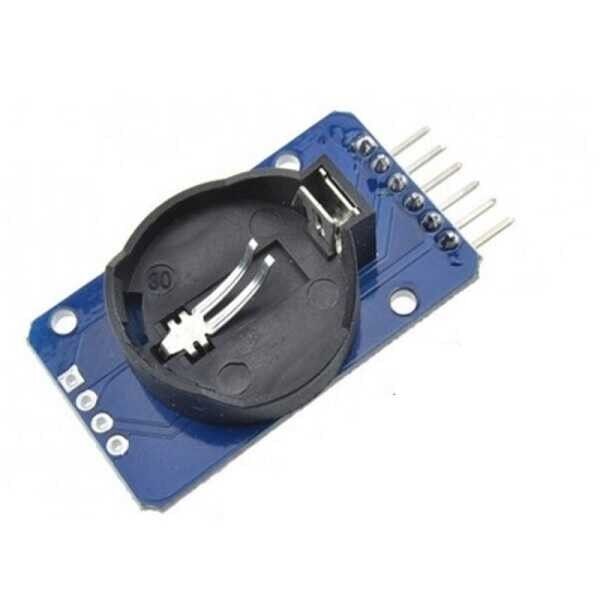

Arduino vb. kontrolcü kartlarıyla gerçek zamanlı uygulamalar gerçekleştirebileceğiniz DS3231 hassas rtc ve 24c32 eeprom modülü kartıdır. Bağlantı arayüzü olarak I2C/IIC kullanmaktadır. Modül üzerinde bulunan CR2032 pil yuvasına takılacak para pil sayesinde güç kesilse bile gerçek zaman bilgisi hafızadan kaybolmayacaktır. Entegre osilatör, cihazın uzun vadeli hassasiyetini arttırmaktadır. RTC, saniye, dakika, saat, gün, tarih, ay ve yıl bilgilerini tutar.
Ayın 31 gününden az, bitiş tarihi, artık yıl düzeltmeleri de dahil olmak üzere otomatik olarak ayarlanır. Saat, 24 saat veya 12 saatlik formatın bant / AM / PM göstergesinde çalışır. Yapılandırılabilir iki alarm saati sağlar ve bir takvim, kare dalga çıkışına ayarlanabilir. Adres ve veriler seri olarak bir I2C çift yönlü veriyolu üzerinden aktarılır.
Hassas bir sıcaklık-dengelenmiş voltaj referansı ve karşılaştırıcı devresi, güç kesintilerini tespit etmek, sıfırlama çıkışı sağlamak ve gerekirse otomatik olarak yedek güç kaynağına geçmek için VCC'nin durumunu izler. Cihaz, I2C arayüzü üzerinden (aynı zamanda) erişmek için çok hassas bir dijital sıcaklık sensörünü entegre eder. Bu sıcaklık sensörü doğruluğu ± 3 ° C'dir. Ana güç kesintisi durumunda, cihaz doğru zamanlama ve sıcaklık sağlamaya devam edebilir, performans etkilenmez.

Not:Paket içeriğinde pil bulunmamaktadır.

Özellikler:

• Çalışma voltajı: 3.3 - 5.5 V
• Saat çipi:  DS3231 yüksek hassasiyetli saat çipi
• Clock Doğruluğu: 0-40 aralığı, doğruluk 2ppm, hata yaklaşık 1 dakika idi
• Programlanabilir kare dalga çıkışı
• Gerçek zamanlı saat üreteci saniye, dakika, saat, gün, tarih, ay ve yıl zamanlaması
• 2100 yılına kadar geçerlidir
• Dahili sıcaklık sensörü ± 3°C hassasiyetle gelir
• Bellek yongaları: AT24C32 (depolama kapasitesi 32K)
• IIC veriyolu arabirimi, 400KHz (5V çalışma gerilimi) maksimum iletim hızı
• Diğer IIC cihazlarıyla basamaklandırılabilir, 24C32 adresleri kısa devre olabilir. A0/A1/A2 varsayılan adresi değiştirir.
• 24C32 varsayılan adresi: 0x57
• CR2032 Para pil ile uyumludur.
• Boyut: 38mm(uzunluk)x22mm(genişlik)x14mm(yükseklik)

Paket içeriği:

• 1 x DS3231 Hassas RTC(Gerçek Zamanlı Saat)/24C32 Eeprom Modülü
