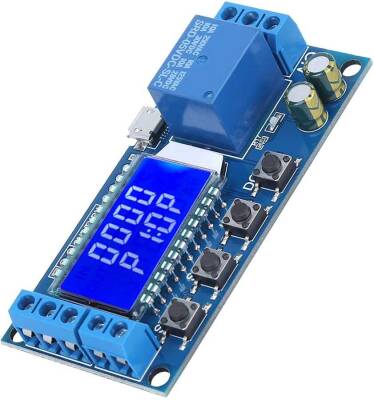

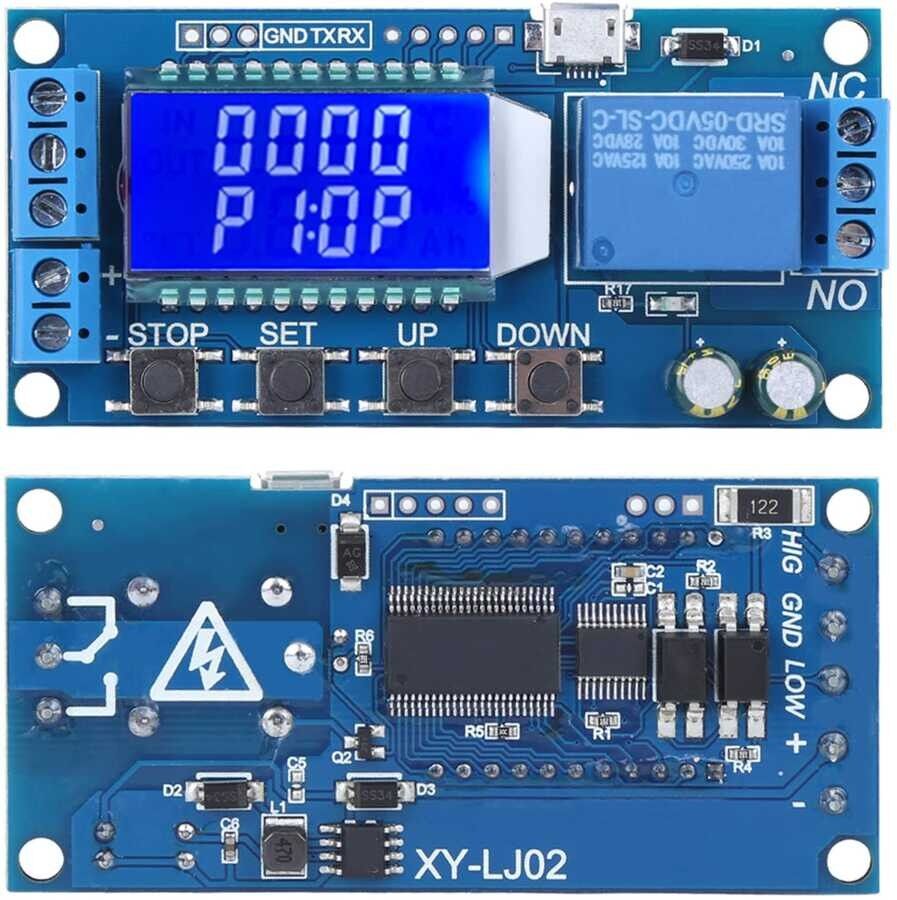

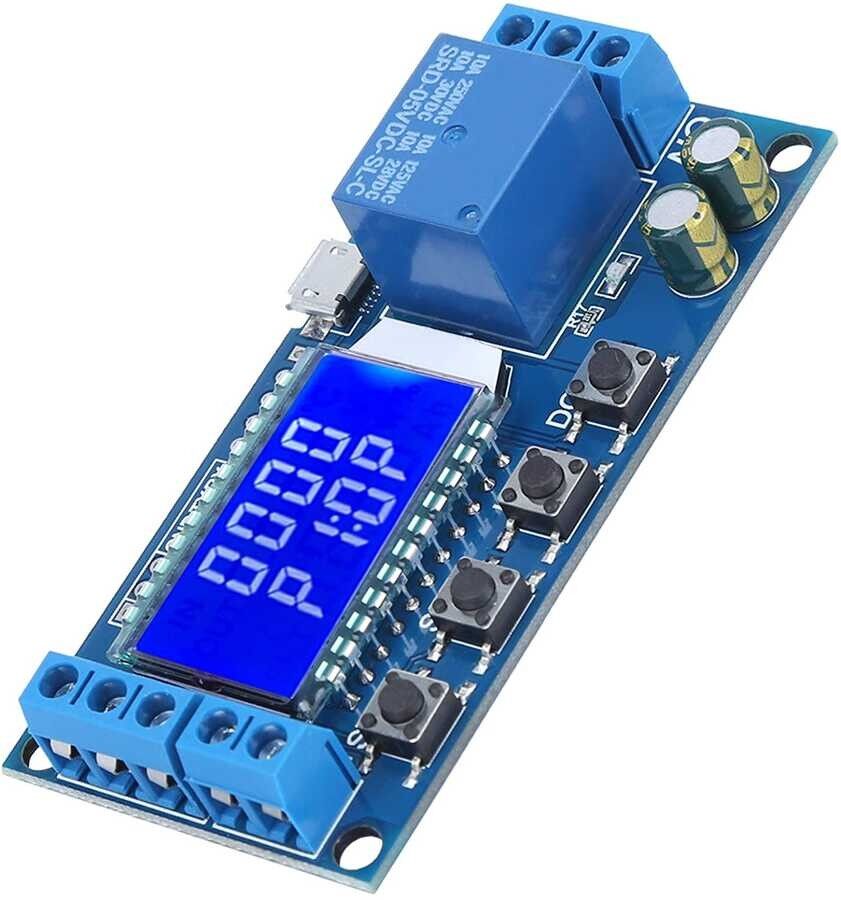

Ekranlı Zaman Ayarlı Röle Modülü XY-LJ02

Ürün Kodu : RLB3E04-0599 Barkod : 8682008442376 Marka/Menşei : Robolink
Stok : 20+
97,94 TL %4
102,07 TL
KDV Hariç Fiyatı : 83,00 TL

Aynı Gün Kargo

Bu ürün hafta içi 15:00’den önceki siparişlerde aynı gün kargolanır.

Kargo Ücreti

200TL üzeri siparişler için kargo ücretsiz Aras : 12.99TL Yurtiçi: 13.99TL UPS : 14.99TL
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (1)
  • Tavsiye Et
  • Öneri Kutusu
  • Zaman ayarlı rölelere göre en büyük avantajı üzerindeki ekran sayesinde kolay kullanım sağlamasıdır.

    USB üzerinden besleyebilmek ve 7 farklı program modu arasında seçim yapmak, ürünün diğer öne çıkan özellikleridir.

    USB girişi dışında klemens ile de besleme yapabilir ve plastik tırnaklar ile rahatça kutu içerisinde veya zeminde kullanabilirsiniz.

    0.1 saniye ve 9999 dakika arasında çok geniş bir zamanlama skalası bulunmaktadır.

    Alternatif olarak sitemizdeki farklı zaman ayarlı röle modüllerini de inceleyebilirsiniz.

    Özellikleri:

    • İki satır LCD ekranı ile çok kolay kullanım
    • Ayarlanabilir tetik modu. Yüksek veya Düşük lojik sinyal ile tetikleme imkanı
    • Besleme Voltajı: 6-30V arası geniş bir besleme aralığına sahiptir.
    • Micro USB veya klemens ile voltaj beslemesi imkanı.
    • Stop butonu acil durum butonu olarak kullanılabilir.
    • Hiç bir müdahale etmeden 5 dakika beklediğinde düşük güç durumuna geçer. Herhangi bir müdahalede uyanır.
    • OP/CL/LOP parametreleri ayrı ayrı tanımlanabilir. (Röle açma, kapama)
    • Güç kesilse bile parametreler kayıtlı kalır.
    • Bekleme Akımı: 15mA
    • Çalışma Akımı: 50mA
    • Çalışma SıcaklığıÇ -40°C ve 80°C arasında.
    • Optocoupler koruması
    • Boyutlar: 80mmx38.3mmx19mm

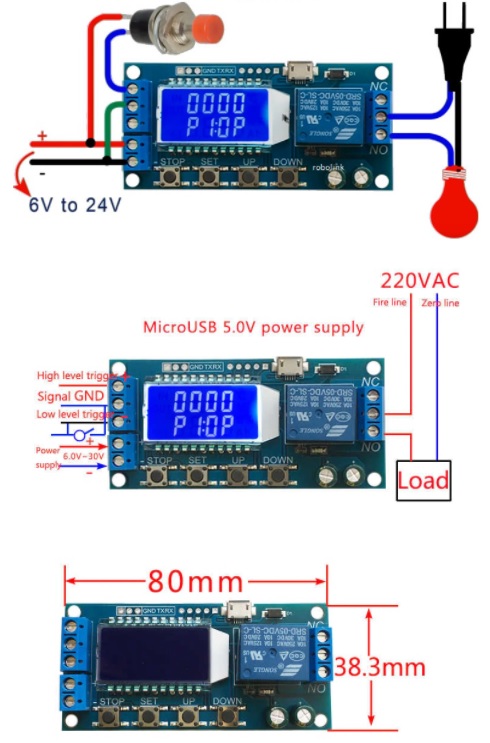

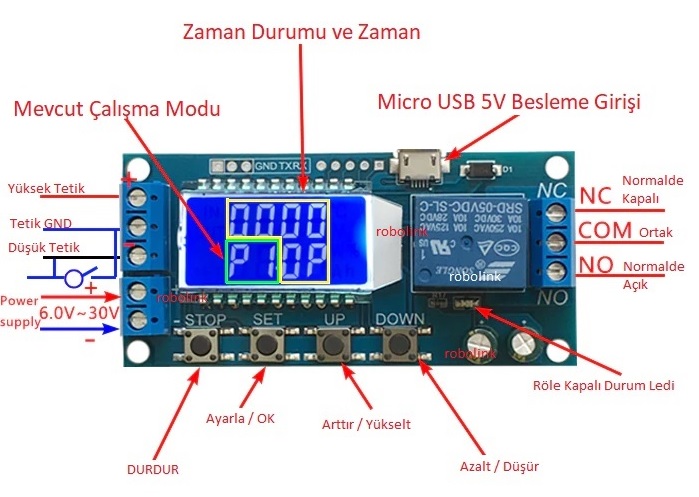

      XY-LJ02 bağlantı

    Kullanımı:

    • OP: Açık kalma süresi
    • CL: Kapalı kalma süresi
    • LOP : Döngü sayısı

    • P1: Tetik sinyali geldiğinde röle OP zamanı kadar iletime geçer ve kapanır. Daha sonra tetik gelse bile güç kesilene kadar kapalı kalır. Tekrar güç verildiğinde OP zamanı kadar iletime geçer ve kapanır.
    • P2: P1 modundan farklı olarka her tetik geldiğinde OP sayacı yeniden başlar. Tetik geldikçe röle açık kalır. Tetik gelemden OP zamanı dolarsa kapanır. Tetkrar tetik gelirse yeniden açılır ve sayaç başlar
    • P3: P1 modundan farklı olarak OP zamanı içinde tetik gelirse röle süre bitimini beklemeden kapanır (Röle NO pini aktif) ve güç kesilene kadar açılmaz.
    • P4: Tetik geldiğined CL zamanı kadar röle kapalı kalır. OP kadar açık kalır ve tekrar kapanır. P1 modu gibi güç kesilene kadar değişmez
    • P5: Tetik geldiğinde OP kadar açık kalır, CL kadar kapalı kalır ve LOP sayısı kadar döngü yapar. Döngü sırasında tetik gelirse süreç başa döner.
    • P6: P5 modundan tek farkı ilk sinyalden sonraki tetik sinyalini dikkate almaz ve LOP döngü sayısı kadar devam eder.
    • P7: Tetik sinyali var olduğu sürece röle açık kalır. Sinyal kaybolduğunda OP kadar açık kalmaya devam eder ve kapanır. Örneğin tetik pinine 5V değdirirseniz, elinizi çekene kadar açık kalır, elinizi çektiğinizde OP kadar açık kalır ve kapanır.



    zaman ayarlı röle devresi

    zaman ayarlı röle

    Paket İçeriği:

    • 1 x Ekranlı Zaman Ayarlı Röle Modülü XY-LJ02

    Ürünle birlikte güç kaynağı veya kablo gelmez.  Deliklerinde plastik distanslar ile birlikte gelir.
