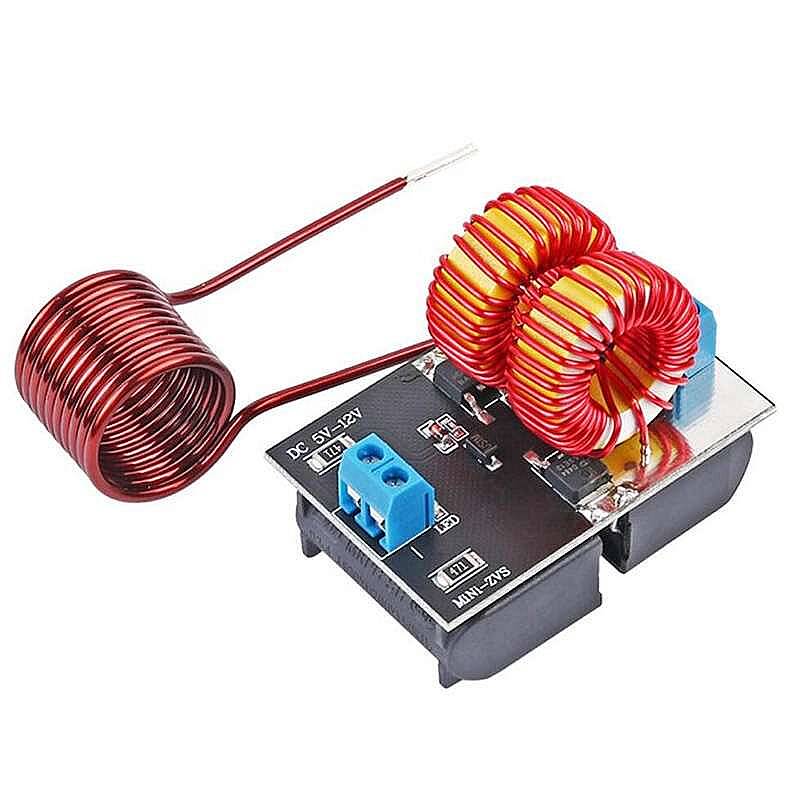

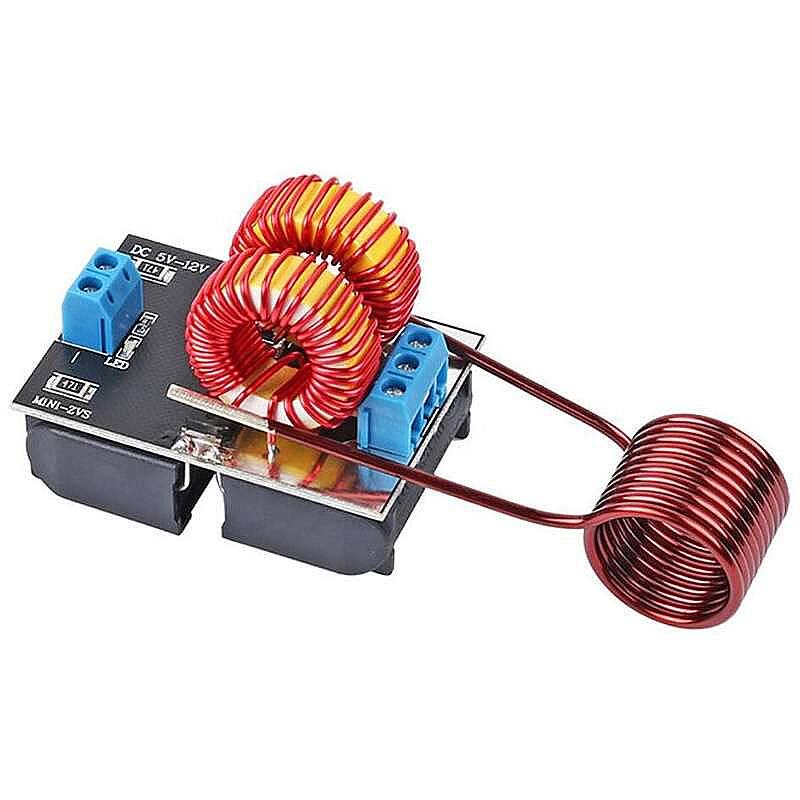

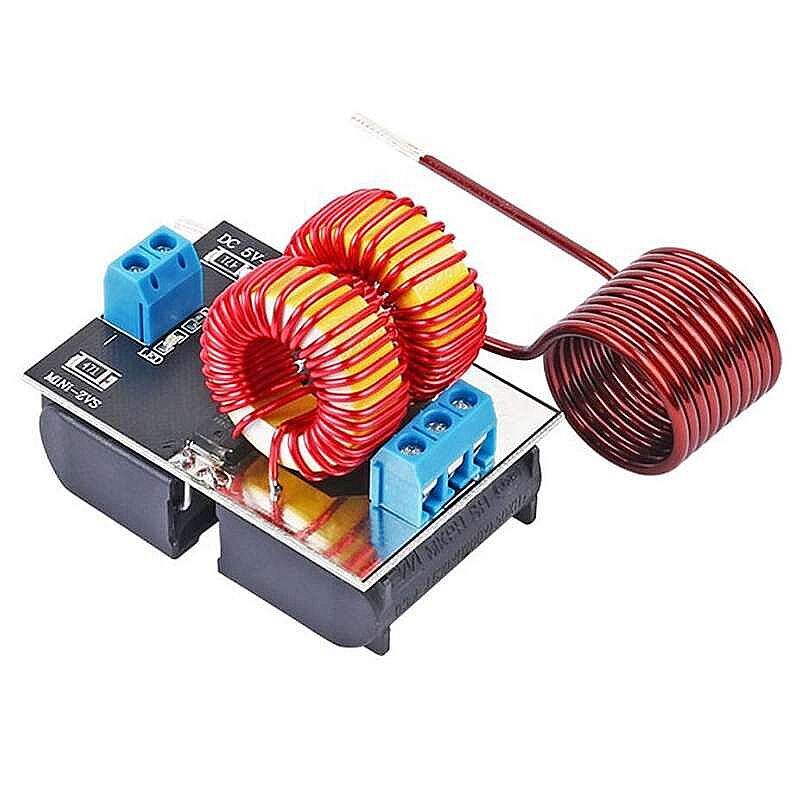

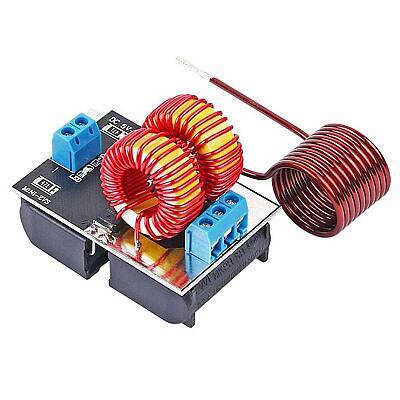

120W Mini İndüksiyon Isıtma Devresi Mini ZVS 5-12V

120W ZVS indüksiyon ısıtma modülü, yüksek frekanslı elektromanyetik alan oluşturarak metal parçaların temassız şekilde hızlı bir şekilde ısıtılmasını sağlayan bir elektronik devredir. ZVS (Zero Voltage Switching) teknolojisi sayesinde anahtarlama kayıpları azaltılır ve daha verimli bir çalışma sağlanır. Bu sayede küçük metal parçalar kısa sürede yüksek sıcaklıklara ulaşabilir.

5-12V DC besleme ile çalışan bu modül, özellikle elektronik projeler, DIY indüksiyon ısıtıcı sistemleri, metal sertleştirme, lehimleme ve küçük metal parçaların tavlanması gibi uygulamalar için kullanılabilir. Çalışma sırasında bobin etrafında oluşan elektromanyetik alan, metal içerisinde girdap akımları oluşturarak ısınmaya neden olur.

Kompakt boyutları ve yüksek verimli çalışma prensibi sayesinde eğitim amaçlı deneyler, laboratuvar çalışmaları ve hobi projelerinde sıkça tercih edilen bir indüksiyon ısıtma çözümüdür.

Teknik Özellikler

• Besleme Voltajı: DC 5 – 12V
• Maksimum Güç: 120W (12V girişte)
• Çalışma Frekansı: Yaklaşık 100 – 180 kHz
• Çalışma Akımı: 5 – 10A (yük ve voltaja bağlı)

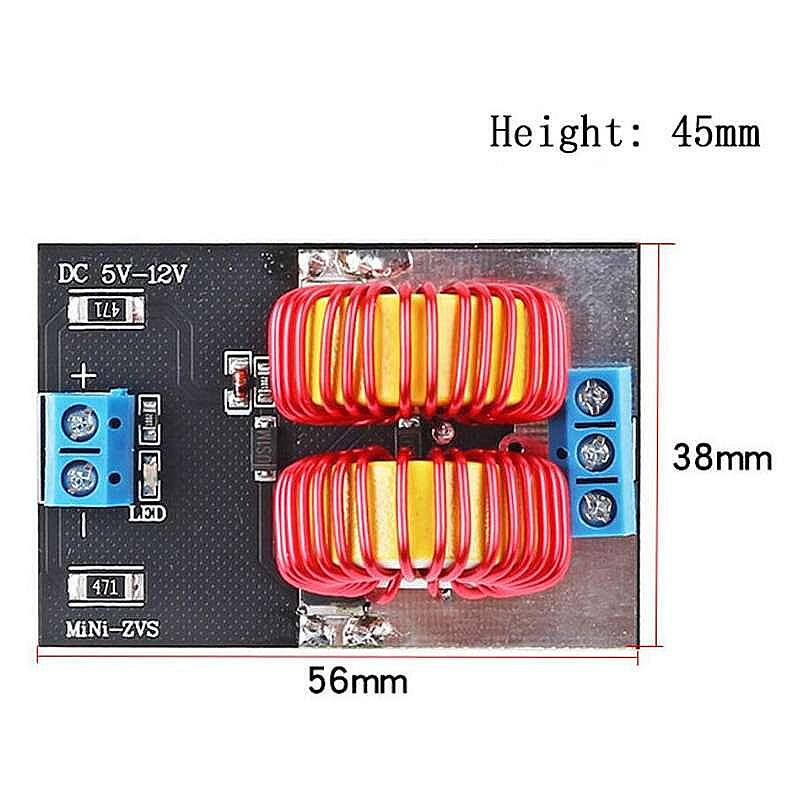

• Modül Boyutu: Yaklaşık 55 × 40 × 20 mm
• Bobin Boyutu: Yaklaşık 75 × 28 mm
• Isıtma Yöntemi: Yüksek frekanslı indüksiyon (eddy current)
• Verimlilik: %80 – %90

Kullanım Alanları

• Elektronik ve DIY indüksiyon ısıtma projeleri
• Küçük metal parçaların ısıtılması
• Lehimleme ve metal tavlama işlemleri
• Laboratuvar ve eğitim deneyleri
• Metal sertleştirme ve şekillendirme çalışmaları

Kullanım Tavsiyeleri

• Modül için 12V 10-20A güçlü bir güç kaynağı kullanılması önerilir.
• Uzun süreli çalışmalarda ek soğutma (fan veya soğutucu) kullanılması modül ömrünü artırır.
• Bobin içerisine yerleştirilen metal parçanın çapının bobin iç çapının 1/3 – 1/2’si civarında olması daha verimli ısıtma sağlar.
