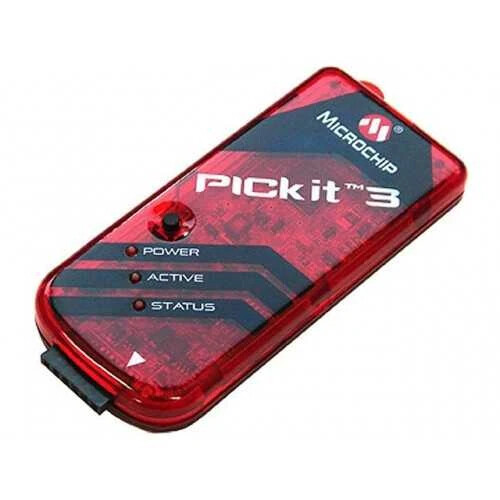

Pickit3 Pic Programlama Kartı

Microchip in çıkarttığı pickit 3 programlama kiti pic projeleri için klon bir settir. Pickit3 flaş belleği sayesinde seri haberleşmede yüksek hız kapasitesine sahiptir. Ekstradan adaptör ve ya bağlantı gerektirmez. Popüler PIC mikrokontrolcülerinin üreticisi Microchip firmasının yeni PICkit 3 ürünü Microchip firmasının klon programlayıcısıdır. PICkit 3, PIC ve dsPIC mikrokontrolcülerinin son derece güçlü bir grafik kullanıcı arayüzü olan MPLAB IDE ile hem programlanabilmesini hem de hata ayıklanabilmesini sağlar.

MPLAB PICkit 3, bilgisayara yüksek hızlı USB arayüzü ile, hedef devreye ise Microchip hata ayıklama (RJ-11) konnektörü (MPLAB ICD 2/ 3 ve MPLAB REAL ICE uyumlu) ile bağlanır. Konnektör, hedef devrenin iki giriş/çıkış pinini ve reset hattını kullanarak, devre üzerinde hata ayıklama ve devre üzerinde seri programlama (ICSP) yapabilir. Mini USB kablosu paket içeriğine dahildir.

Özellikler:

• USB (PC ile 12 Mbits/s hızında arayüz)
• Gerçek-zamanlı çalışma
• Dahili aşırı-voltaj ve kısa devre izleme
• Cihaz yazılımı PC üzerinden yükseltilebilir
• 2.0V’a kadar düşük voltaj destekler  (2.0v - 6.0v)
• Durum LEDleri (güç, meşgul, hata)
• Mikrokontrolcünün veri hafızasını okuma/yazma
• Program hafızasının doğrulama ile silinmesi
• Hata ayıklama noktalarında çevre birimlerin dondurulması

PicKit 3.10 indirmek için tıklayın

Kurulum ve Kullanım Kılavuzu

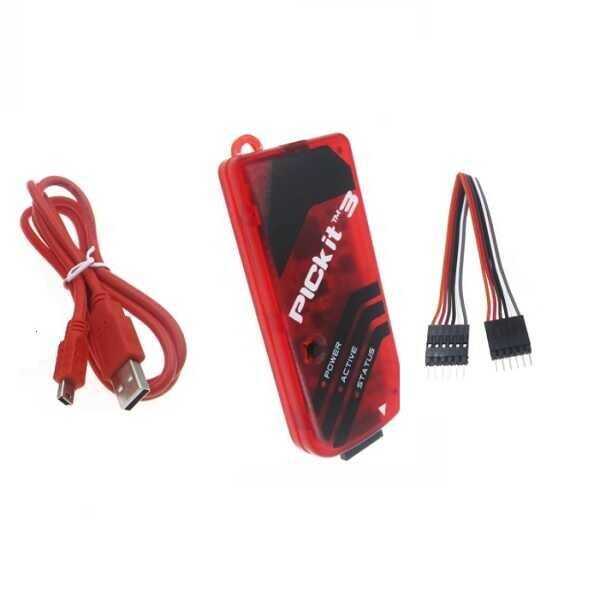

Paket İçeriği:

• 1 x PICkit 3 Klon
• 1 x USB Kablo
• 1 x ICSP Kablo
• 6 x Jumper Kablo 20 cm
