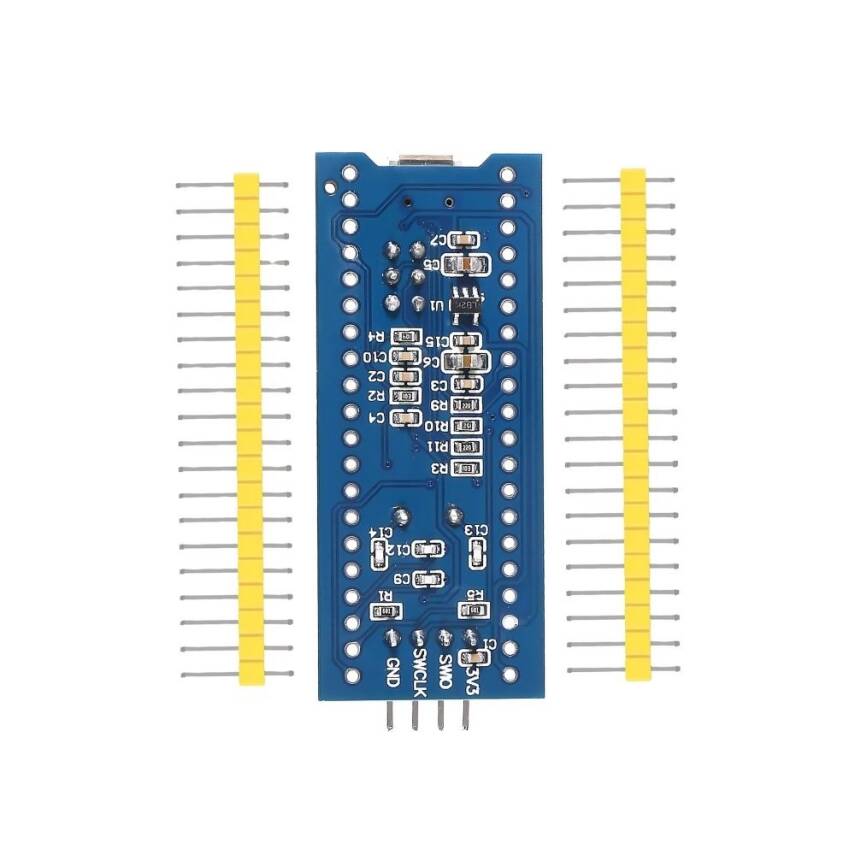

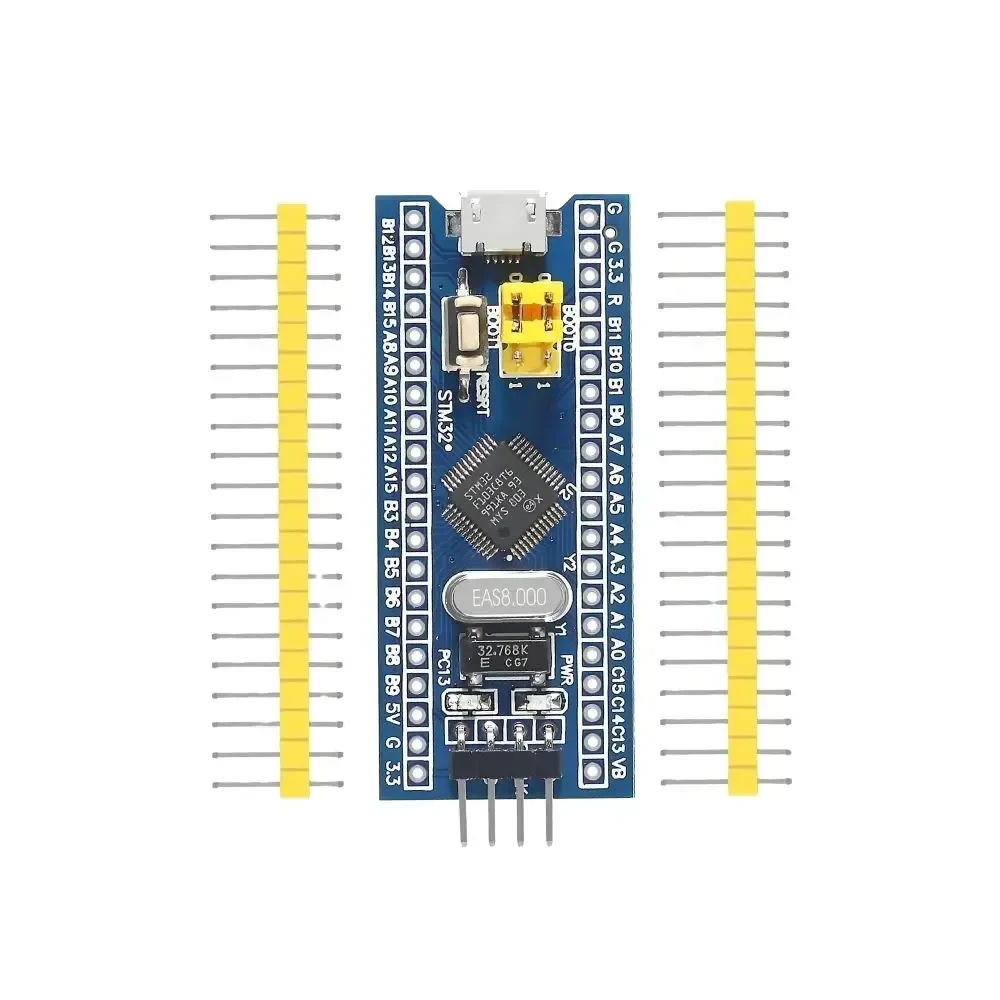

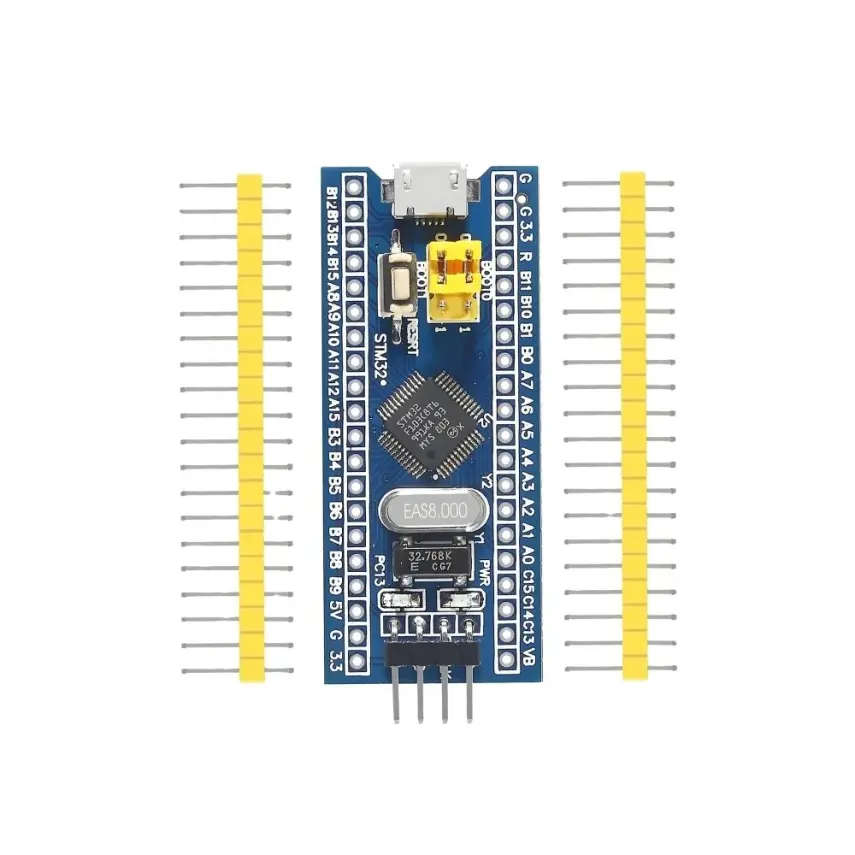

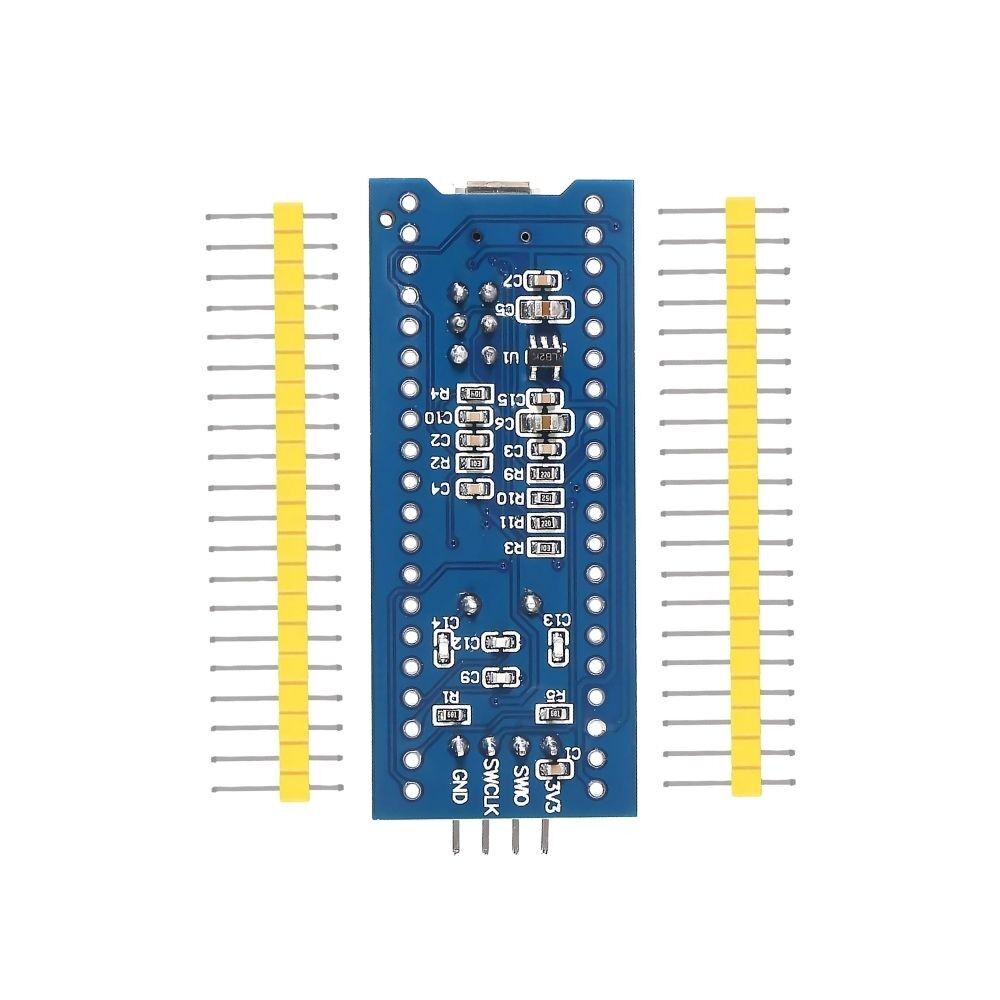

STM32F103C8T6 ARM STM32 Basic Geliştirme Kartı

Ürün Kodu : RLB3C08-1245 EAN : 8682008003423 Marka/Menşei : Çin
Stokta Yok
24,02 TL
KDV Hariç Fiyatı : 20,36 TL
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Tavsiye Et
  • Resimler
  • ÜRÜN HAKKINDA SORU SOR
  •

    STM32F103C8T6 ARM işlemcisini barındıran çekirdek bir karttır.
    8MHz ve 32.768Khz kristal devreleri barındırı.
    USB portundan güç alır
    Arduino nano benzeri iki hat üzerinde I/O pin çıkışları verilmiştir.
    SWD simulasyon debug indirme arayüzü ile basitçe debug yapabilirsiniz.
    Micro USB arayüzü sayesinde kart ile haberleşme sağlayabilirsiniz.
    RTC kristali Epson marka kolay ve stabildir.
    Hedaer pinler fabrika çıkışı lehimlenmemiş olarak ürünle birlikte verilir.
    Deryeliyici olarak Keil ve IAR kullanılabilir. J-Link veya USART1 prosedürü kullanılabilir.

    IC özellikleri:

    • STM32F103C8T6 entegresi.
    • Paket tipi: LQFP;
    • Pin sayısı: 48;
    • Çekirdek: Cortex-M3;
    • Çalışma Frekansı: 72MHz;
    • Depolama Kaynakları: 64K Byte Flash, 20KByte SRAM;
    • Arayüz Kaynakları: 2x SPI, 3x USART, 2x I2C, 1x CAN, 37x I / O ports,
    • Analog-digital çevirim: 2x ADC (12-bit / 16-kanal)
    • Timers: 3 genel timer ve 1 advanced timer
    • Debug Download: Support JTAG / SWD debug interface to download, support for IAP.
    • RT9193: 3.3V regulator chip,  300mA maksimum çıkış voltajı


    Arayüz açıklamaları:

    1. SWD arayüzü : simulation, download ve debug destekler
    2. Mirco USB konnektörü: Güç besleme ve USB haberleşme içindir. Download desteklemez.
    3. USART1 interface: USART1 can be used to download the program, or use the USART1 for communication.
    4. MCU pin çıkışları: I / O port pinleri için kolay bağlantı.
    5. 5V ve 3.3V güç giriş ve çıkışı.


    Diğer Özellikler:

    1. Power LED (PWR): Power indicator status, can determine whether the power supply is stable.
    2. the user LED (PC13): to facilitate the I / O output test or indicate the program running.
    3. start jumping choose programming mode: (1, the user flash memory 2, SRAM 3, system memory).
    4. reset button: reset chip for the user program.
    5. 8M Crystal: The frequency can be set to make the system clocked at 72MHz.
    6. 32.768KHz kristal: built-in RTC, or for calibration.







    Paket İçeriği:

    • 1 x STM32F103C8T6 ARM STM32 Basic Geliştirme Kartı
    • 1 x 40 pin sarı renkli header pin
