HX1838 IR Uzaktan Kumanda ve Alıcı Kit

Ürün Kodu : RLB0B11-5214 EAN : 8682008011084 Marka/Menşei : Çin
Stok : 100+
12,89 TL %6
13,77 TL
KDV Hariç Fiyatı : 10,92 TL

Aynı Gün Kargo

Bu ürün hafta içi 15:00’den önceki siparişlerde aynı gün kargolanır.

Kargo Ücreti

150TL üzeri siparişler için kargo ücretsiz Aras Kargo : 7.45TL - Yurtiçi Kargo : 8.50TL
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (1)
  • Tavsiye Et
  • Resimler
  • ÜRÜN HAKKINDA SORU SOR
  •

    IR alıcı verici kumanda seti, çeşitli uygulamalar ve robotik projelerinize dâhil etmekte zorlanmayacağınız birçok bileşen ile bir arada rahatlıkla kullanabileceğiniz bir üründür.

    Alıcı ve verici uyumu sayesinde farklı alıcı ve verici modüllerinden dolayı zaman kayıpları ve deneme yanılma yapmaktan sıkıldıysanız bu set tam size göre. Üstelik ürünün kütüphanesi ve örnek kodunu sayfanın alt kısmında paylaşık. Böylece hemen uzaktan kumanda ile kontrol deneyimi yaşayabilirsiniz.

    Paket içeriğinde 38 KHz’lik 60 derece’lik görme açısına sahip 1838B kızılötesi alıcı ve 21 butonlu kumanda ile gelmektedir. Bununla beraber devre bağlantısını sağlamanız için dişi-dişi Jumper kablolar da pakete dahildir.

    Özellikleri:

    •     Çalışma frekansı: 38 KHz
    •     Buton sayısı: 21
    •     Mesafe: 8 metre
    •     Görme Açısı: 60 derece

    Kullanım Bilgileri:

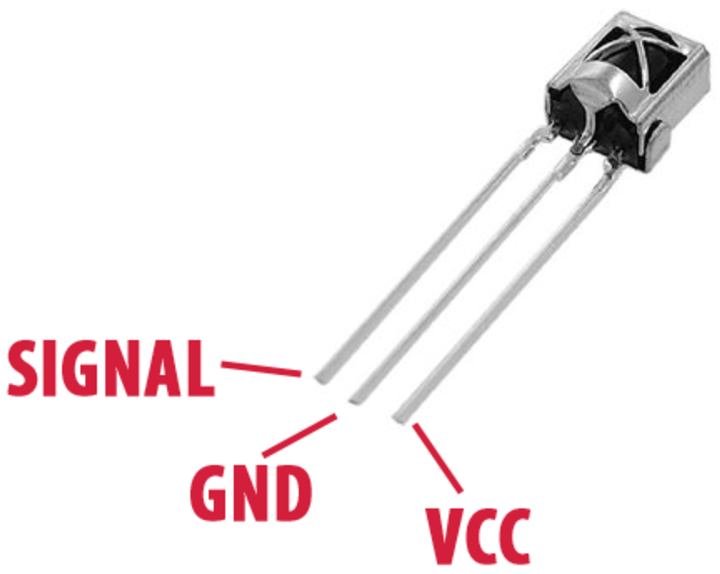

    Alıcı Sensör Pinleri:

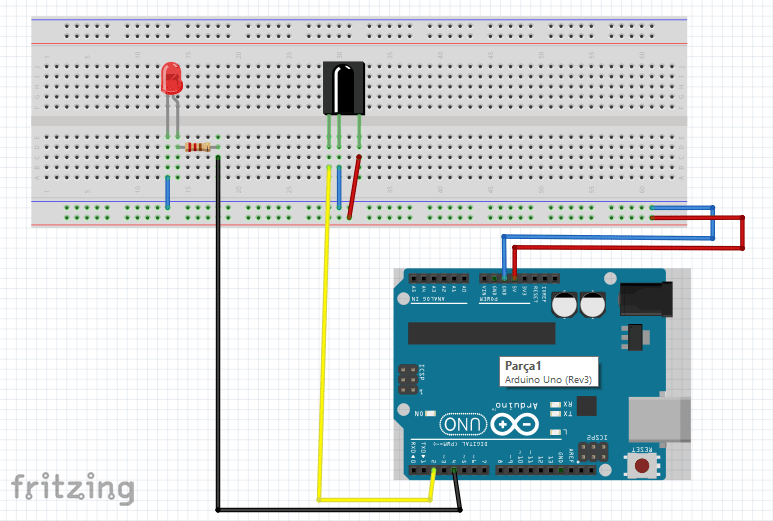

    Örnek Devre Bağlantısı:


    Görselde yer alan devreden farklı olarak set içerisinde IR alıcı için taşıyıcı kart bulunmaktadır. Bu kart sayesinde breadboard olmadan da bağlantı yapabilirsiniz. Görselde genel kullanım örneklenmiştir.

    Arduino Kütüphanesini İndirmek İçin Tıklayın

    Örnek Alıcı Kodu:

    #include
    IRrecv irrecv(2);
    decode_results results;
    #define BUTON0 0xFF6897
    #define BUTON1 0xFF30CF
    #define BUTON2 0xFF18E7
    #define BUTON3 0xFF7A85
    #define BUTON4 0xFF10EF
    #define BUTON5 0xFF38C7
    #define BUTON6 0xFF5AA5
    #define BUTON7 0xFF42BD
    #define BUTON8 0xFF4AB5
    #define BUTON9 0xFF52AD
    #define led 4
    void setup()
    {
    Serial.begin(9600);
    irrecv.enableIRIn();
    pinMode(led, OUTPUT);
    digitalWrite(led, LOW);
    }
    void loop()
    {
    if (irrecv.decode(&results))
    {
    Serial.println(results.value, HEX);
    if(results.value == BUTON0)
    digitalWrite( led, !digitalRead(led));
    irrecv.resume();
    }
    }


    Örnek Kumanda Tuşlarını Öğrenme Kodu:

    (Kumandada bir tuşa bastığınızda arduino tuşun hex karşılığını ekrana yazar)

    #include
    IRrecv irrecv(2);
    decode_results results;
    void setup() {
    Serial.begin(9600);
    irrecv.enableIRIn();
    }
    void loop()
    {
    if (irrecv.decode(&results))
    {
    Serial.println(results.value, HEX);
    irrecv.resume();
    }
    }

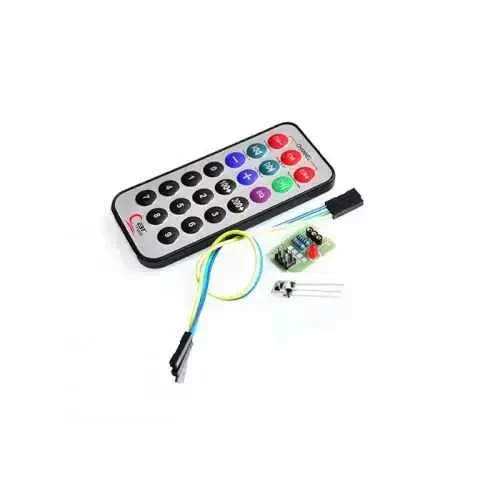

    Paket İçeriği:

    •     1 Adet 21 butonlu kumanda
    •     1 Adet 1838B IR alıcı sensör kartı
    •     3 Adet Dişi-Dişi Jumper Kablolar
    •     1 Adet CR2025 Para Pil
