L293D Motor Sürücü Shield

Ürün Kodu : RLB1D10-0051 EAN : 8682008006929 Marka/Menşei : Çin
Stok : 10+
18,39 TL
KDV Hariç Fiyatı : 15,58 TL

Aynı Gün Kargo

Bu ürün hafta içi 15:30’dan önceki siparişlerde aynı gün kargolanır.

Kargo Ücreti

150TL üzeri siparişler için kargo ücretsiz Aras Kargo : 7.45TL - Yurtiçi Kargo : 8.50TL
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (1)
  • Tavsiye Et
  • Resimler
  • ÜRÜN HAKKINDA SORU SOR
  •

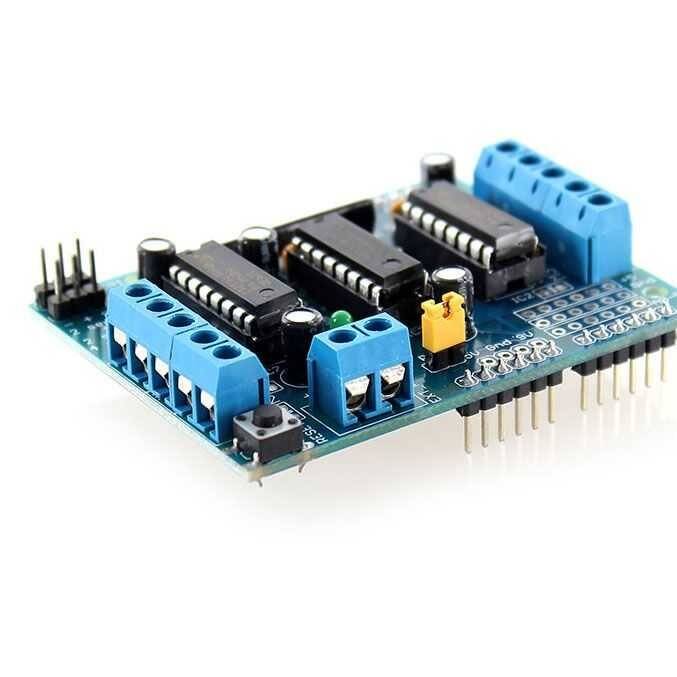

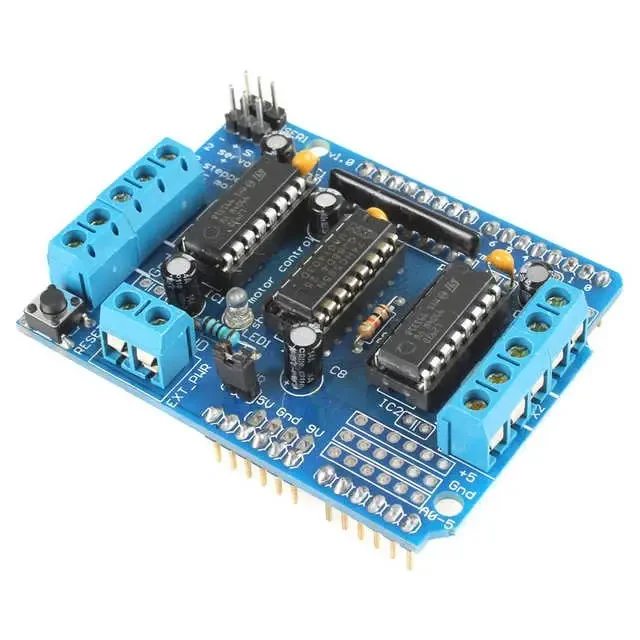

    Arduino motor sürücü shieldi, Arduino üzerine takılarak 4 DC motoru veya 2 step motoru (unipolar veya bipolar) ve de en az 2 servo motoru kontrol etmenize imkan sağlayan bir Kart üzerinde 2 adet L293D motor sürücü entegresi mevcuttur. Bu entegreler içerisinde toplam 4 adet H köprüsü bulunur. Her bir köprü üzerinden 0,6A akım akmasına imkan vermektedir. (Anlık 1,2A) Kart tümüyle lehimli olarak gönderilmektedir. Arduino Motor Shield'in sürebildiği motor sayısı fazla olduğundan kullanılan pin sayısı da fazladır.

    Shield; Pin 2,13,A0-A5 olmak üzere 8 pin dışındaki tüm pinleri kullanmaktadır. Bu nedenle, bu motor sürücü ile beraber ekstra sensör vs. kullanılacaksa kalan pinlere dikkat edilmelidir.

    Özellikler:

    • 4 adet DC motorun bağımsız kontrolü
    • 2 adet step motorun bağımsız kontrolü
    • 2 adet servo motor için konnektörler bulunmaktadır. Bunun yanında pinlerden kablo çekilerek daha fazla servo motor sürmesi sağlanabilir.
    • Reset butonu ve motor beslemesi için harici güç girişi bulunmaktadır.
    • Her bir kanaldan sürekli 0,6A, anlık 1,2A akım verebilmektedir.
    • Sensör bağlantıları için boş bırakılmış analog giriş pinleri bulunmaktadır.
    • Arduino Uno, Arduino Mega vb. pin yapısına sahip kontrolcü kartlarıyla uyumlu çalışmaktadır.
    • Çalışma Voltajı: 5-12V

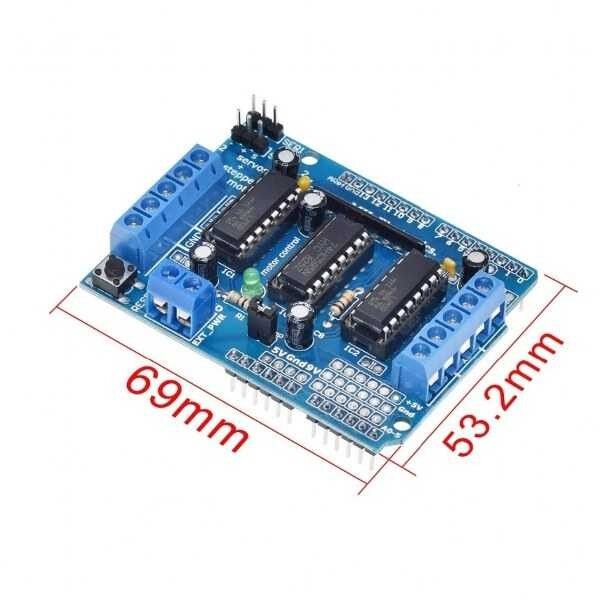

    • Ürün Boyutları: 69x53x14,3mm
    • Ağırlık: 32g



    Dokümanlar:

    NOT: Paket içeriğinde Arduino bulunmamaktadır.

    Paket İçeriği:

    • 1 x L293D Motor Sürücü Shield
