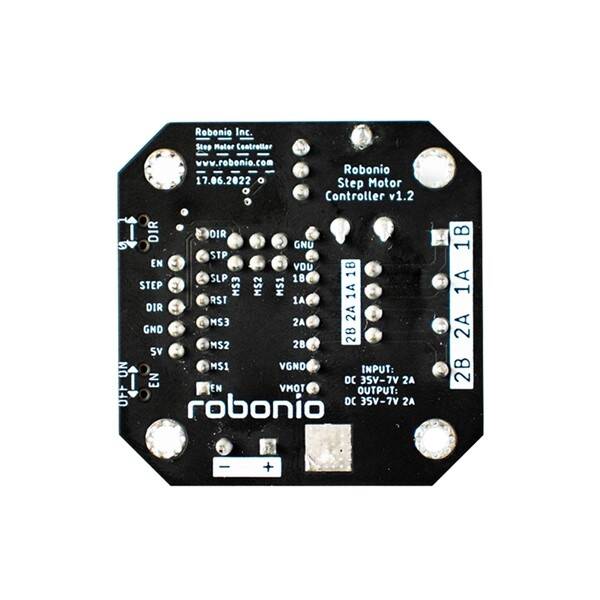

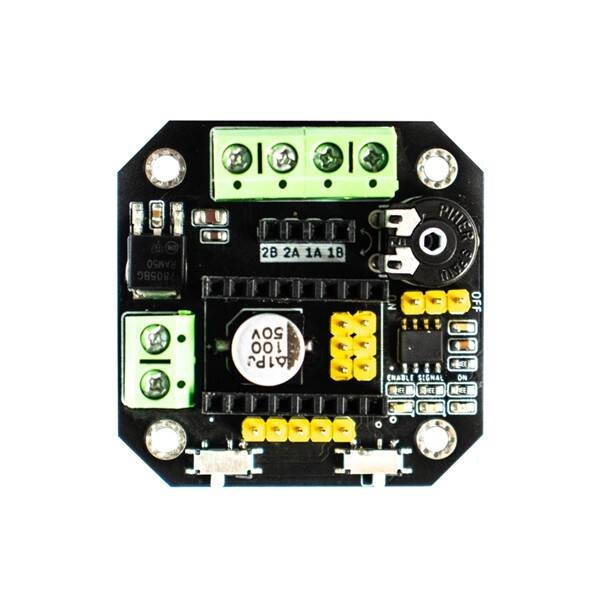

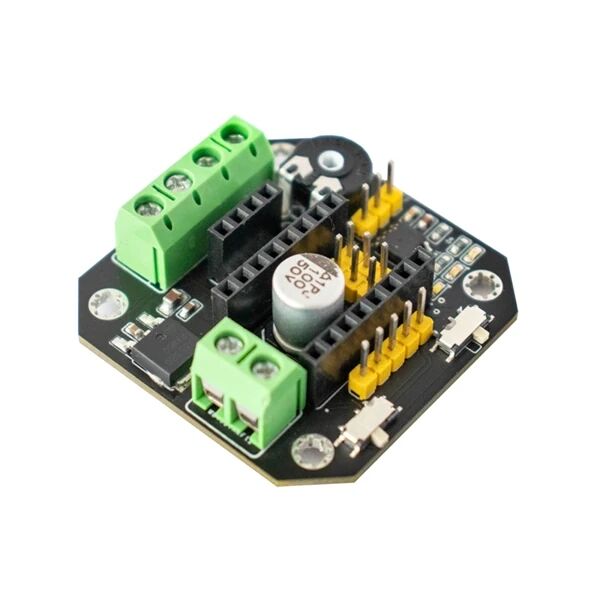

Robonio Bağımsız Step Motor Kontrol Kartı

Ürün Kodu : RLH1C10-0707 PRCode : 0707 Barkod : 8682008464040 Marka/Menşei : Robonio
Stok : 5+
92,04 TL
KDV Hariç Fiyatı : 78,00 TL

Aynı Gün Kargo

Bu ürün hafta içi 17:00’den önceki siparişlerde aynı gün kargolanır.

Kargo Ücreti

Sepet tutarına göre hesaplanır. Detaylı bilgi için tıklayınız.
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Tavsiye Et
  • Öneri Kutusu
  • Dikkat: Ürün paket içeriğinde motor sürücü bulunmamaktadır.

    Uyumlu motor sürücüyü ayrıca ürüne takmanız gerekmektedir.

    Basitçe bir step motor ile sağa sola hareket ettirmeniz gereken bir düzeneğiniz mi var?

    Bunun için pahalı yazılımlar ve kontrol kartları kullanmak istemiyorsanız, çok basit bir proje için arduinoya kod yazmak ve arduinoyu bu projeye adamak istemiyorsanız artık çok pratik bir çözüm var.

    Robonio marka step motor sürücü kontrol kartı, 35V 2A'e kadar olan step motorları kontrol etmek için tasarlanmıştır. Step motor sürücülerini test etmek, yazılım olmadan kontrol etmek için harika bir üründür.

    Üzerindeki NE555 timer devresi sayesinde sadece bir pot yardımı ile motorun hızını hiç bir arduino veya yazılım kullanmadan değiştirebilirsiniz. Dir ve enable switchleri ile motoru manuel kullanmak çok kolayBoyutları  ve delikleri Nema 17 Step Motor'a göre dizayn edilmiş olduğundan motor sürücüsünden kontrolcüsüne motora entegre bir uygulama için harika bir çözümdür.

    Dilerseniz harici bir step motor sürücü ile kullanmak için pin çıkışlarını kullanabilirsiniz. Üzerinde buldunan A4988 tipi motor sürücüler için yuvası sayesinde kablo karmaşası olmadan rahatça motorları kontrol edebilirsiniz.

    Üzerindeki jumperı kullanmayarak dilerseniz arduino veya 3D yazıcı kontrolcünüzden gelen sinyalleri de kullanabilirsiniz.

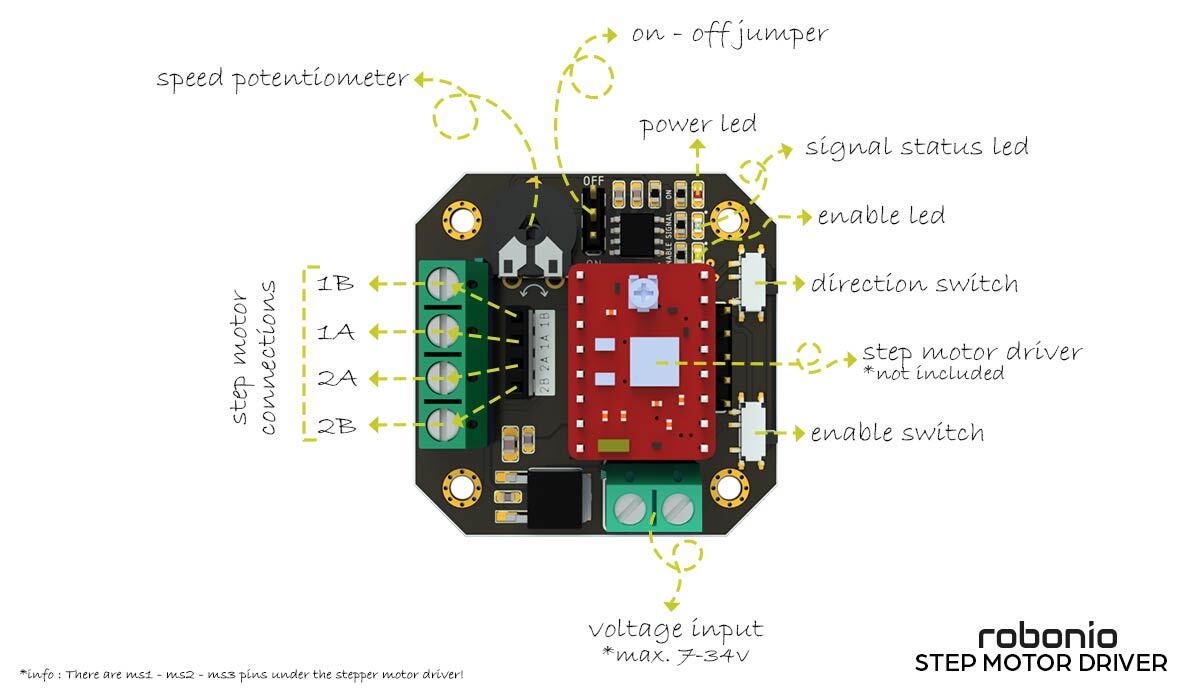

    Özellikler:

    • Motor Hız Ayarı: Trimpotu tornavida ile kontrol ederek ayarlayabilirsiniz.
    • Motor Sürücü Kontrolü: Enable Switch ile motor sürücü aktif ve de-aktif edebilirsiniz.
    • Motor Yön Kontrolü: DIR Switch'i ile motor yönü belirlenebilmektedir.
    • Arduino vb. Kartlar ile Uyumluluk: Üzerindeki on-off jumper sayesinde Arduino vb. kartlar ile verilecek sinyaller için kullanım sağlanmıştır. OFF komutu ile motor sürücü sinyaller için hazır konuma geçmektedir.

    Teknik Özellikler:

    • Uyumlu Sürücüler: A4988, DRV8825, TMC2208, TMC2100 vb.
    • Motor Uyumluluğu: Nema 17
    • Kart üzerinde 5V / GND / DIR / EN / STEP pinleri bulunmaktadır.
    • Giriş Gerilimi: 7-35V
    • Giriş Akımı: Max. 2A
    • Çıkış Gerilimi: 7-35V
    • Çıkış Akımı: Max. 2A

    Kullanım Alternatifleri:

    • A4988 ve benzeri motor sürücüleri kart üzerine oturtun, adım ve yön bilgisini kart üzerinden switch ve pot ile ayarlayın.
    • A4988 ve benzeri motor sürücüleri kart üzerine oturtun, adım ve yön bilgisini pin üzerinden harici bir kontrol kartından alın. (arduino, marlin, mach3, grbl vs..)
    • Kart ile dir, step ve enable sinyallerini üretin, harici bir motor sürücüye bağlayın ve pratik olarak motor sürücülerinizi test edin, motorları test edin veya basit işleri kolayca çözün.

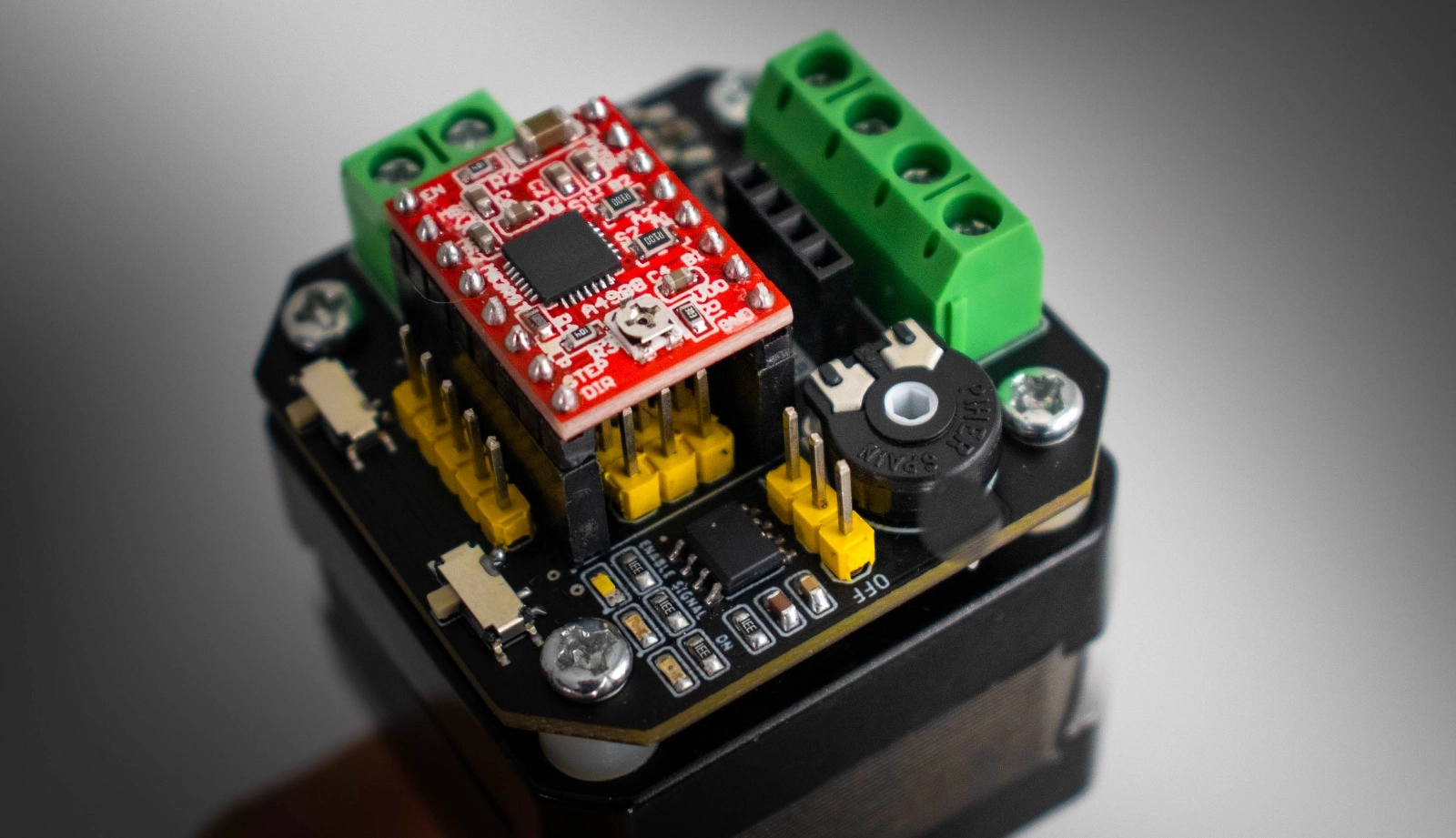

    Nema 17 Step Motor ile Kullanımı:

    Kartı step motor üstüne takıp kullanabilmek için 4 adet yükseltma parçasına ve 4 adet M3X35 vidaya ihtiyacınız bulunmaktadır.

    Kullanım Alanları:

    • Akıllı ev projeleri (otomatik perde vs)
    • 3D yazıcı ve CNC ürünleri
    • Reklam,  tabela ürünleri
    • Robotik projeler.

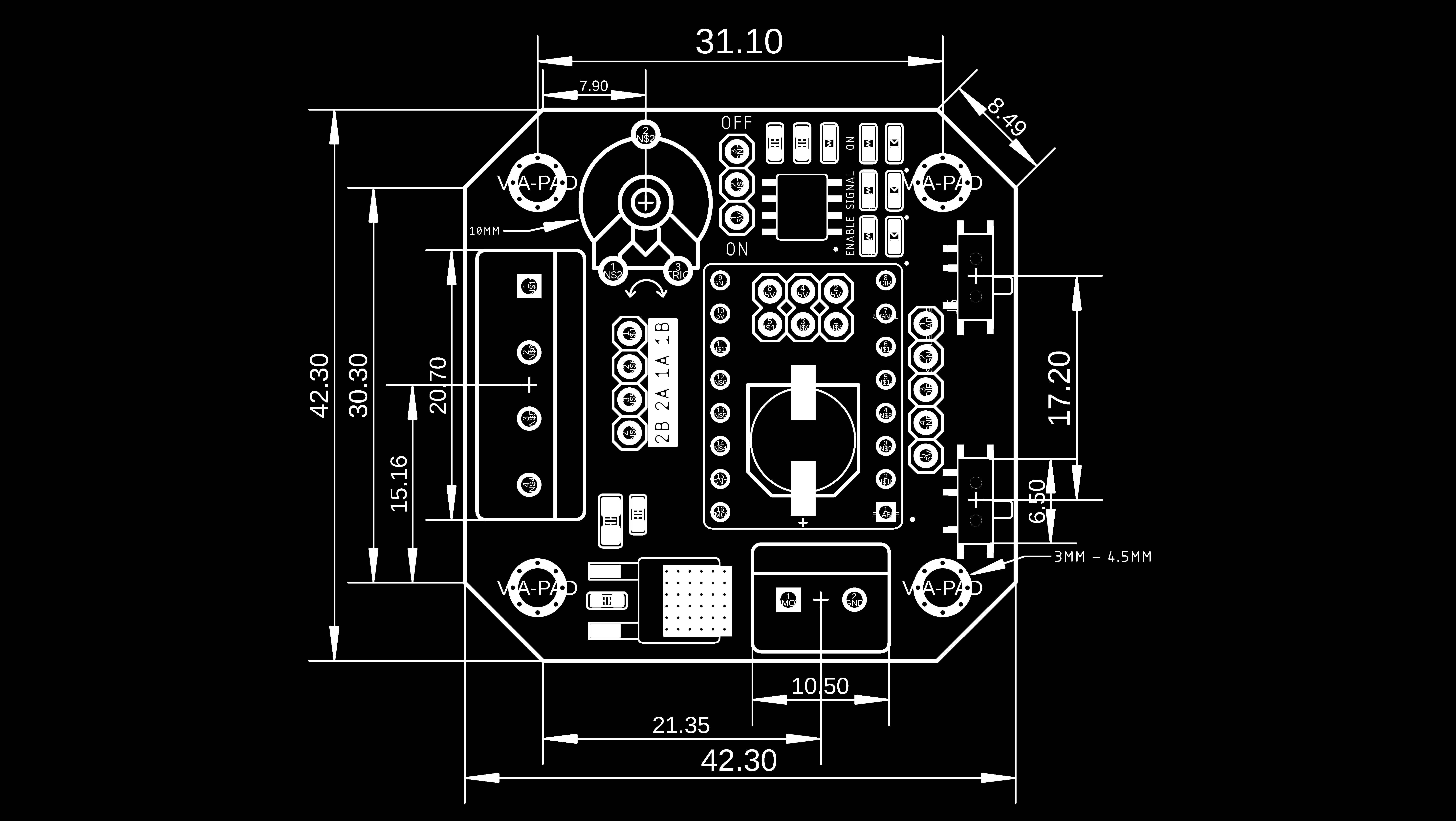

    Teknik Çizim:


    Dokümanlar:

    Paket İçeriği:

    • 1 x Step Motor Sürücü Kontrol Kartı
    • 4 x Jumper
