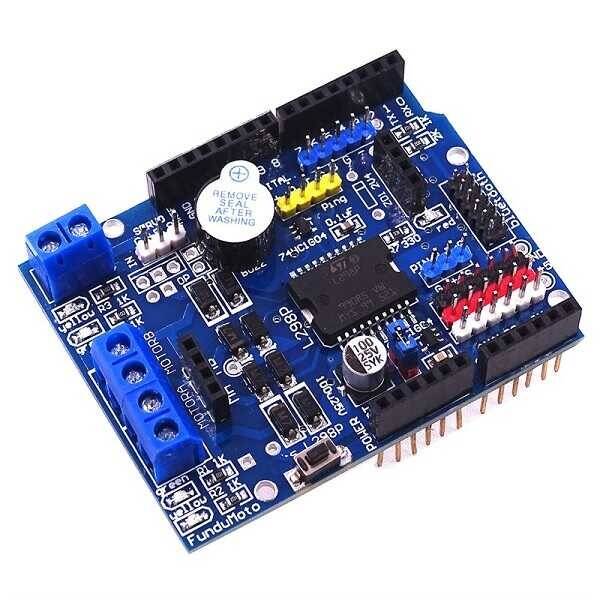

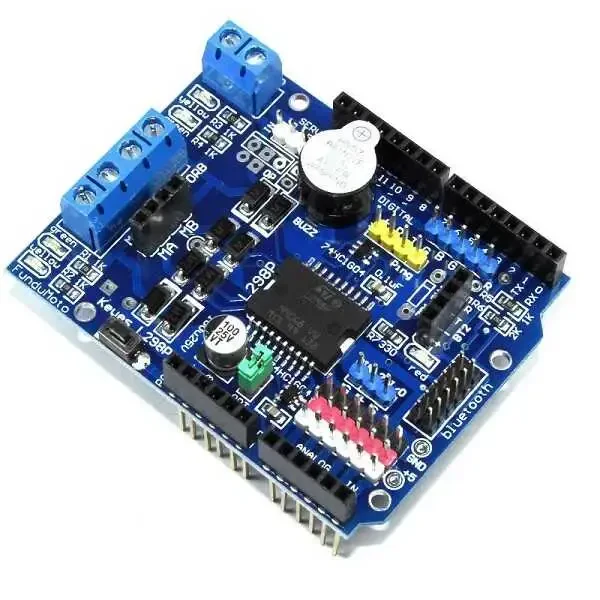

L298P Motor Sürücü Shield

L298P Motor Sürücü Shield, L298 motor sürüc entegresi temelli full-bridge bir motor sürücüdür. Hızlı prototipleme için kart üzerinde Arduino analog pinlerine bağlı 6 adet konektör bulunmaktadır. Kart üzerindeki buzzer kullanılarak istenilen durumlarda sinyal verilebilir. ki ayrı 2A DC motor veya 1 adet 2A step motoru sürebilir. Motorların hız ve yönlerini birbirinden bağımsız olarak kontrol edebilirsiniz

Not: Arduino Motor Shield sadece harici kaynak üzerinden beslenmelidir. Çünkü L298 entegresi 2 ayrı güç bağlantısına sahiptir, biri lojik diğeri motor beslemesi için. Gerekli olan motor akımı çoğunlukla usb'nin vereceği maks. akımı geçecektir.

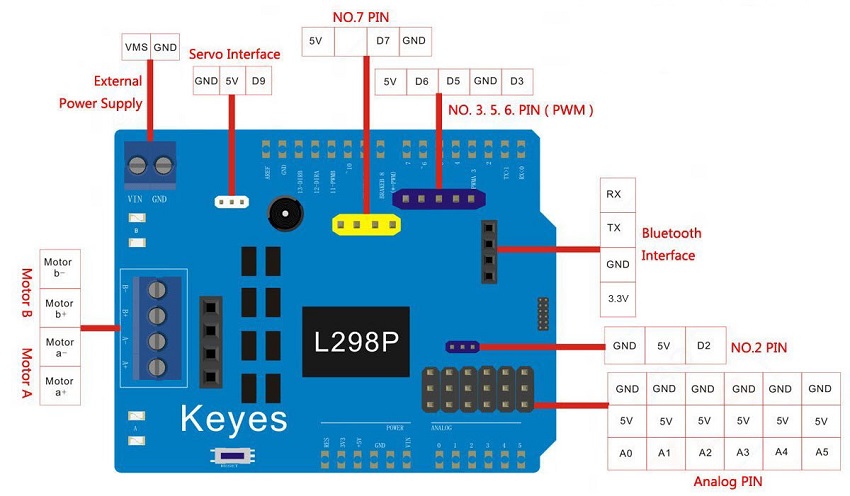

Harici besleme adaptör ile veya batarya ile verilebilir. Adaptör arduino üzerindeki 2.1mm merkez pozitif güç soketinden veya sürücü üzerindeki VMS ve GND klemenslerinden polarite dikkat edilerek bağlanabilir. Ancak her zaman gücün sürücü üzerindeki klemensten verilmesi önerilir.

Özellikler:

• Çalışma Voltajı : 5-12V
• İki kanal ile 2 adet DC motor yada 1 adet Step motor sürebilme
• Motor Kontrolcü: L298P (D10-D11-D12-D13)
• D4 pinine bağlı dahili Buzzer
• Analog pinler (5V-GND-Pin) 3lü formasyonu şeklinde kart üzerinde bulunmaktadır.
• Çift Kanallı Bluetooth bağlantı pini
• Dönüş yönünü gösteren led göstergeleri
• Kanal başıma 2A akım verebilmektedir.

Paket İçeriği:

• 1 x L298P Motor Sürücü Shield
