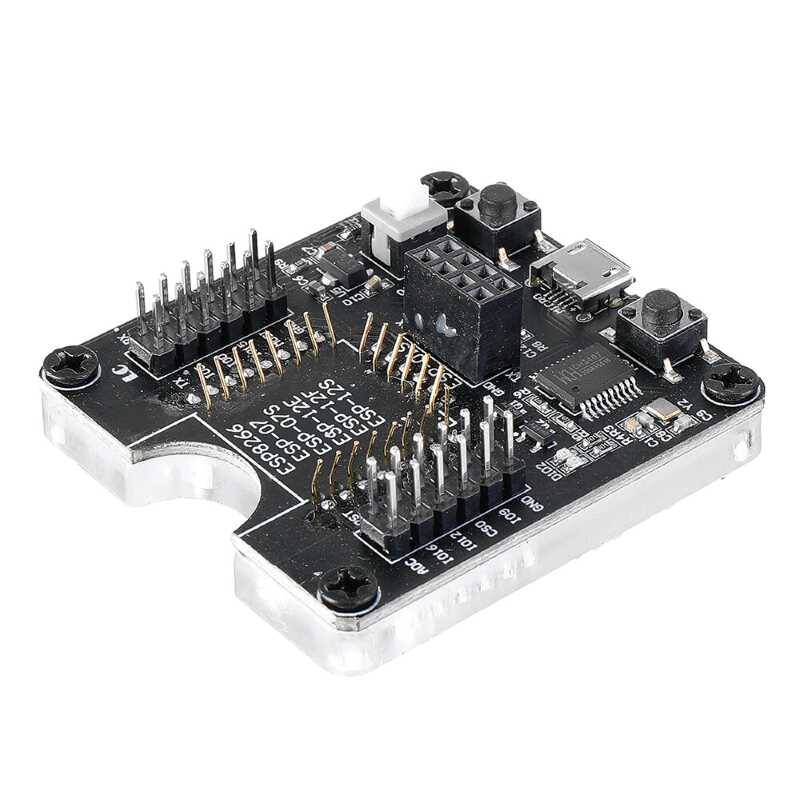

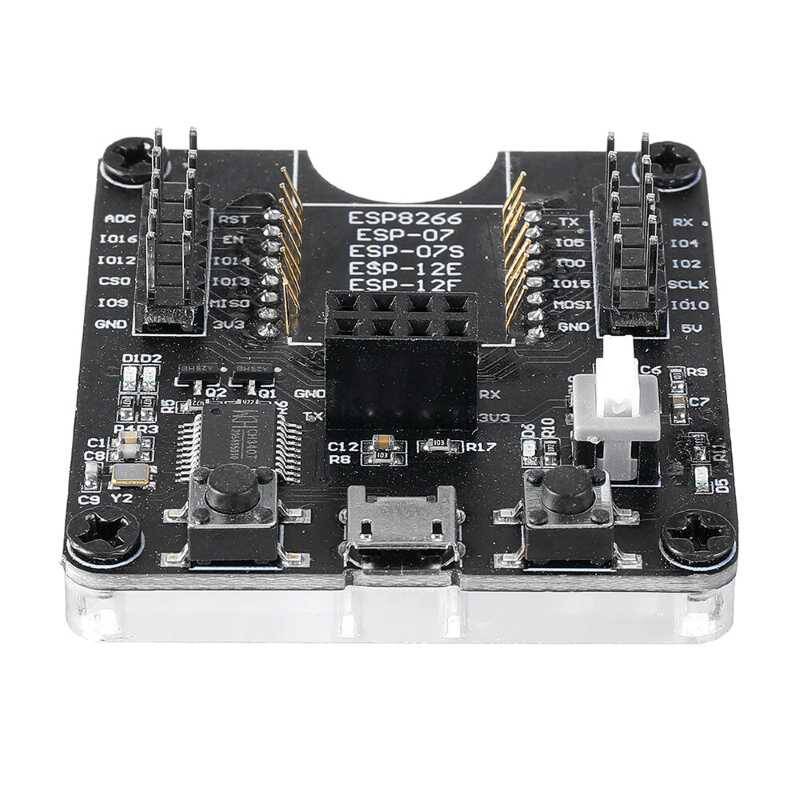

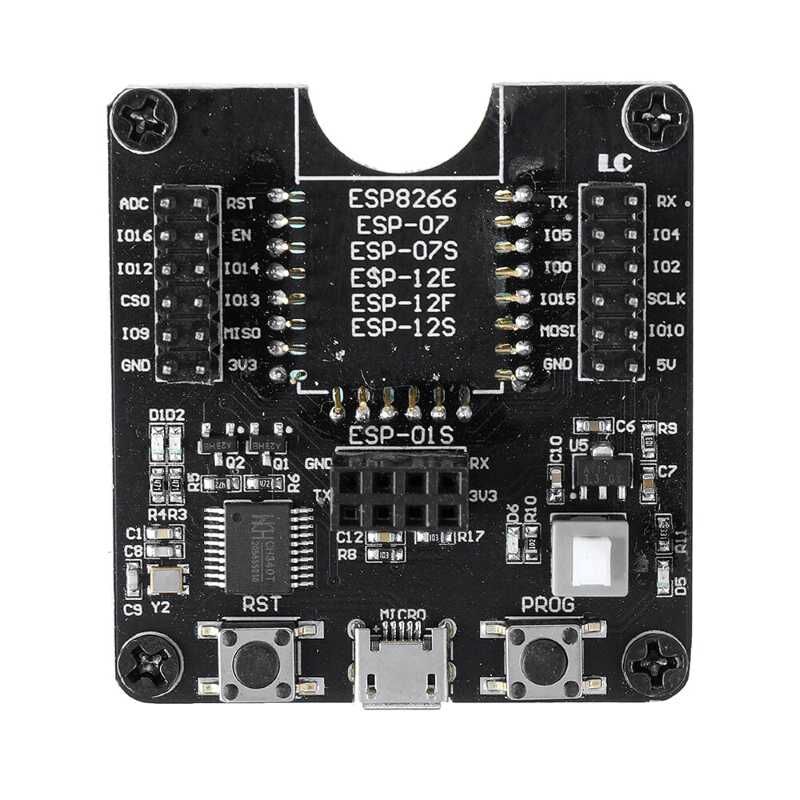

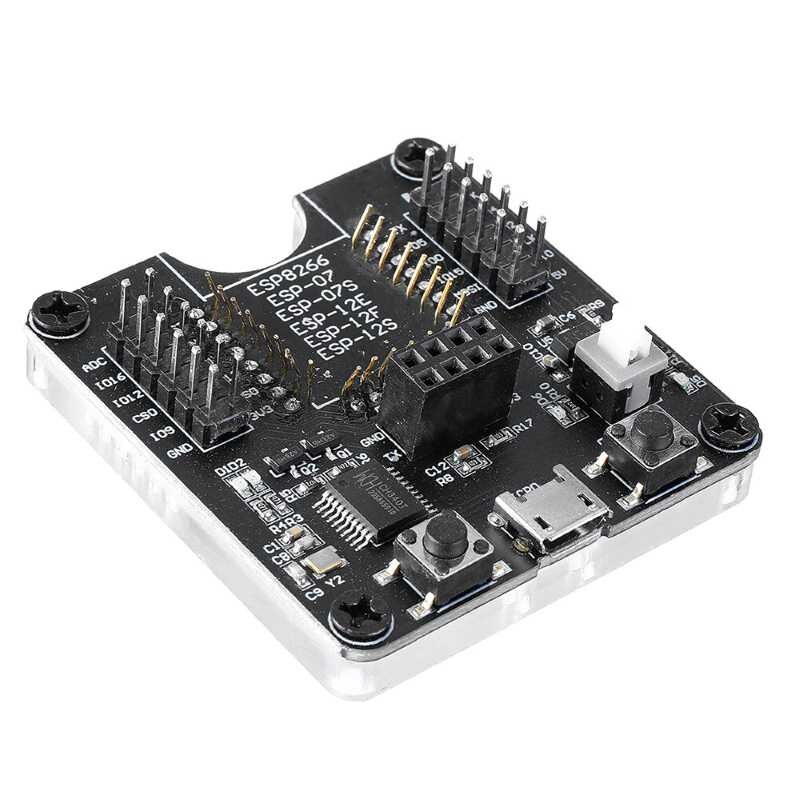

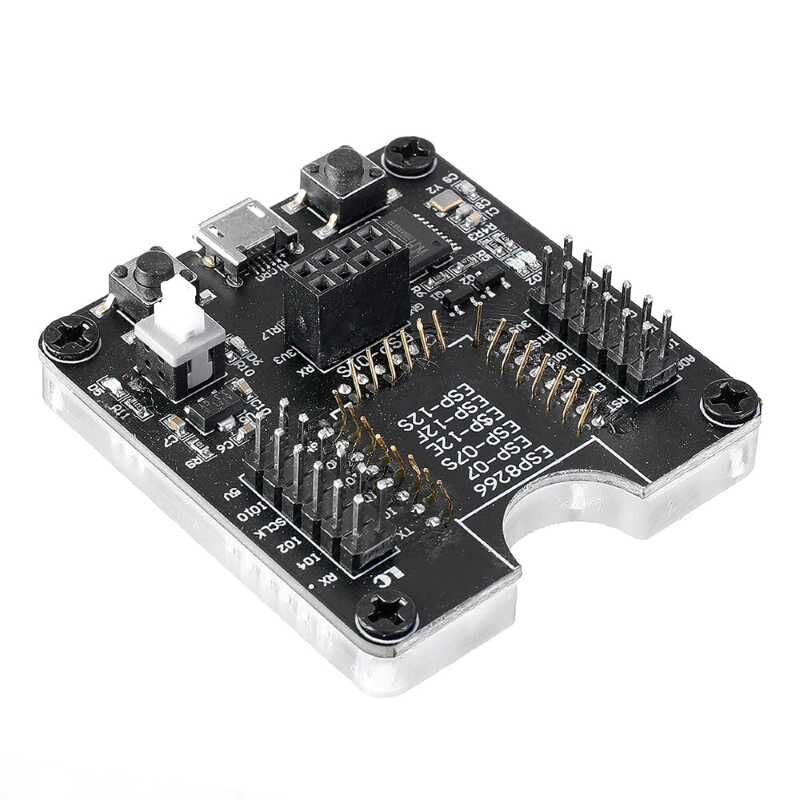

ESP8266 serisi WiFi modüller için tasarlanmış bu Downloader & Tester Shield, firmware yükleme (flash atma), test ve GPIO debug işlemlerini hızlı ve pratik şekilde gerçekleştirmenizi sağlar. ESP-12S, 12F, 12E, 07S ve 01S gibi yaygın modellerle uyumludur.
CH340 USB-UART dönüştürücü sayesinde bilgisayara USB kablo ile bağlanarak doğrudan firmware yükleme işlemi yapılabilir. Tüm GPIO pinleri dışarı aktarılmıştır; bu sayede geliştirme ve hata ayıklama süreçlerinde kolay erişim sağlanır.
Chip clip sabitleme tasarımı modülün karta güvenli şekilde oturmasını sağlar, lehim gerektirmez ve tekrar tekrar kullanılabilir.
Özellikler
- Kolay kullanım
- Tekrar kullanılabilir tasarım
- Chip clip sabitleme sistemi
- Tüm GPIO pinlerine erişim
- USB üzerinden doğrudan programlama
- Otomatik ve manuel indirme modu desteği
Teknik Özellikler
- Çalışma Voltajı: DC 5V
- USB-UART Çip: CH340
- Güç Göstergesi: Var
- RX (Alıcı) Göstergesi: Var
- TX (Verici) Göstergesi: Var
- Download Göstergesi: Var
- Çalışma Sıcaklığı: -25°C ~ +85°C

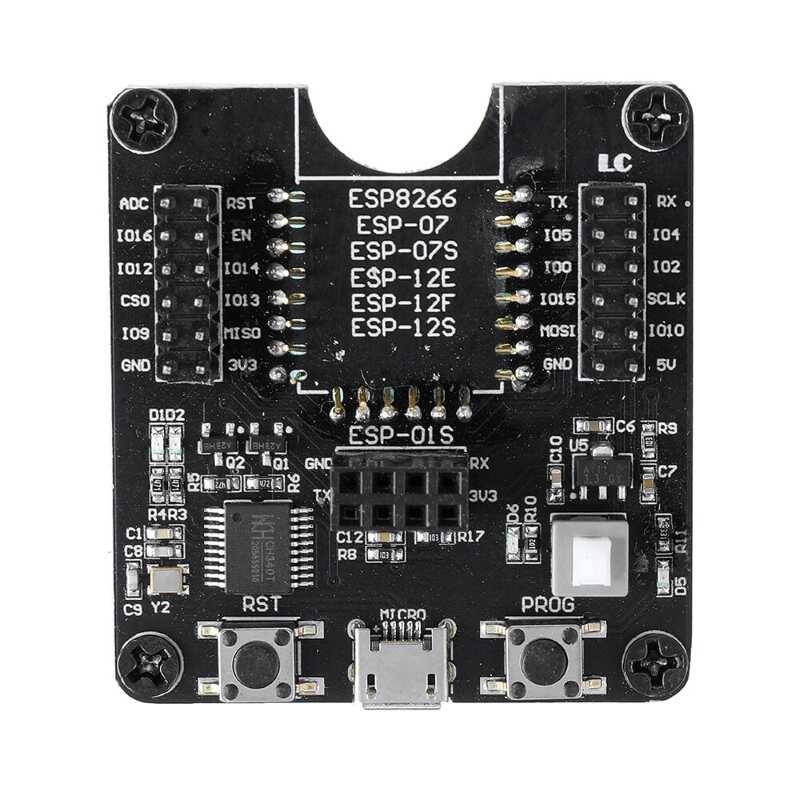

Desteklenen Modeller:
- ESP-12S
- ESP-12F
- ESP-12E
- ESP-07S
- ESP-01S
- ESP-01
Firmware Yükleme
Otomatik İndirme
- FLASH Download Tool programını açın.
- Gerekli parametreleri ayarlayın.
- START butonuna basarak yüklemeyi başlatın.
Manuel İndirme
- FLASH Download Tool programını açın
- Parametreleri ayarlayın
- PROG butonuna yaklaşık 5 saniye basılı tutun
- Reset butonuna kısa basın
- START butonuna basarak firmware yükleyin
Paket İçeriği

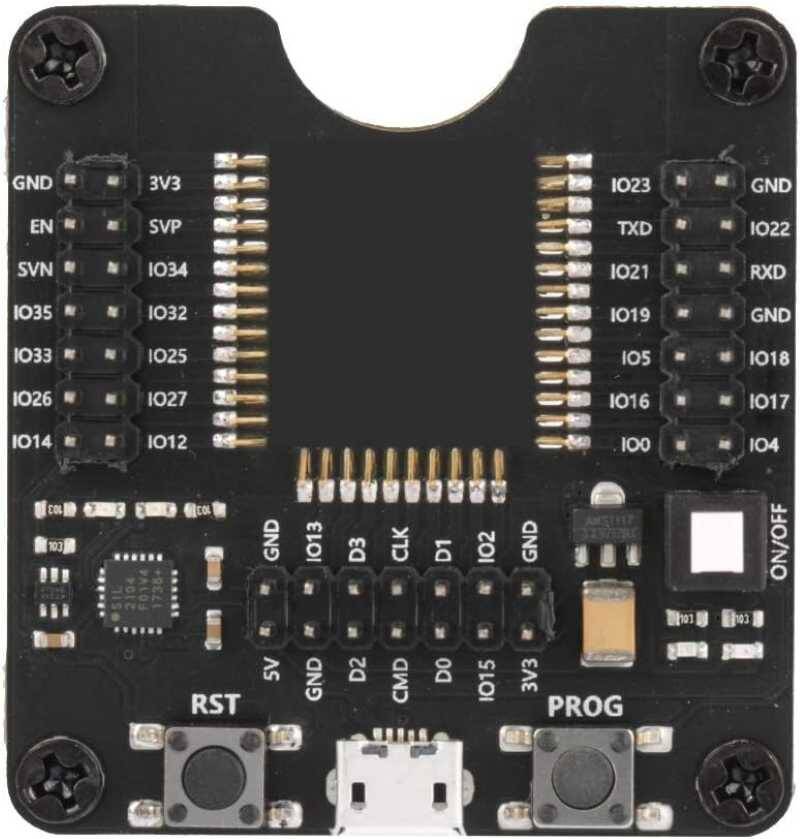

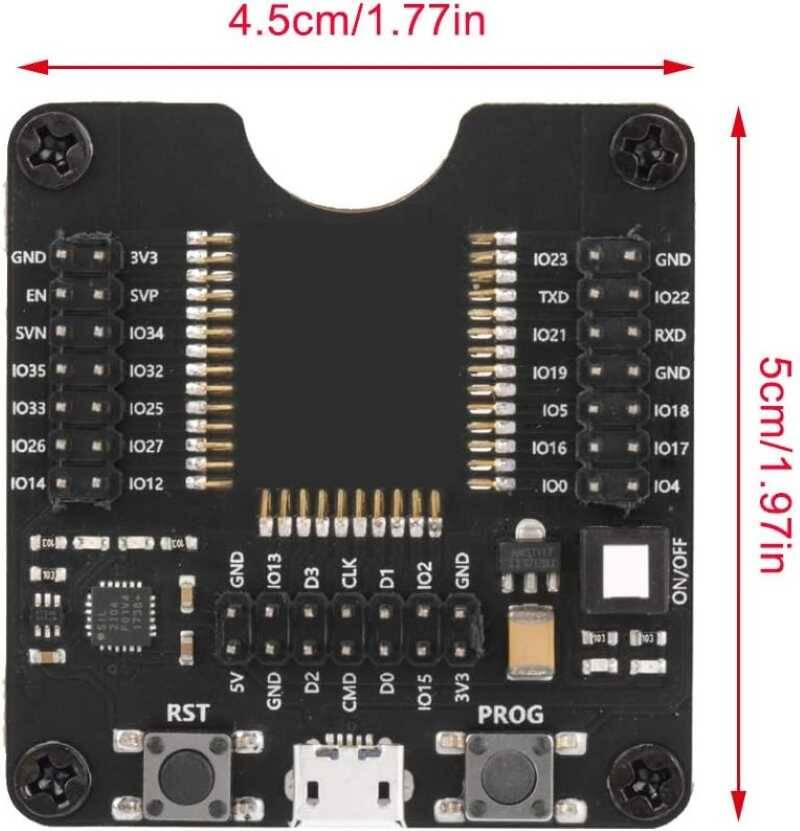

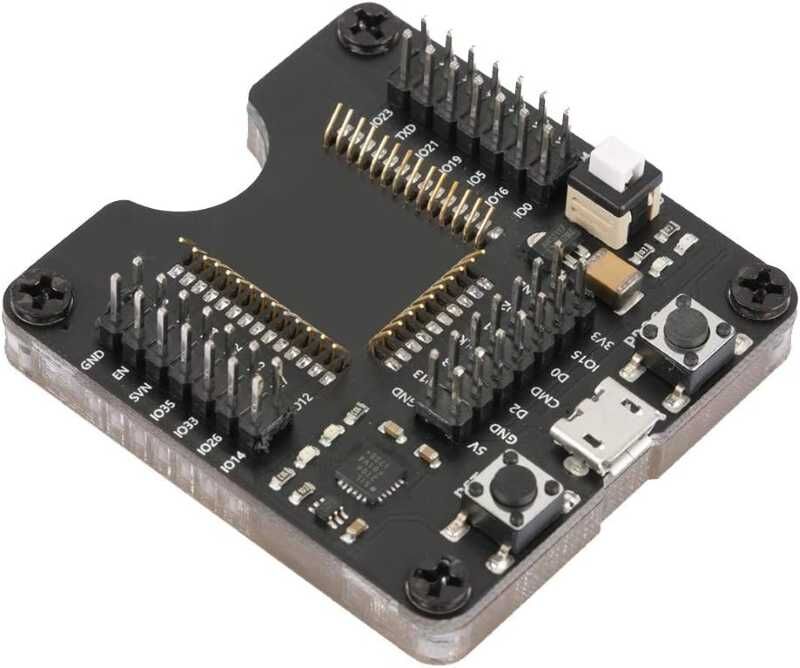

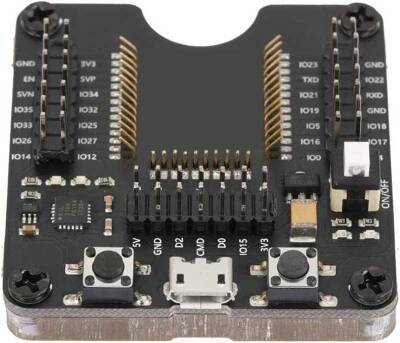

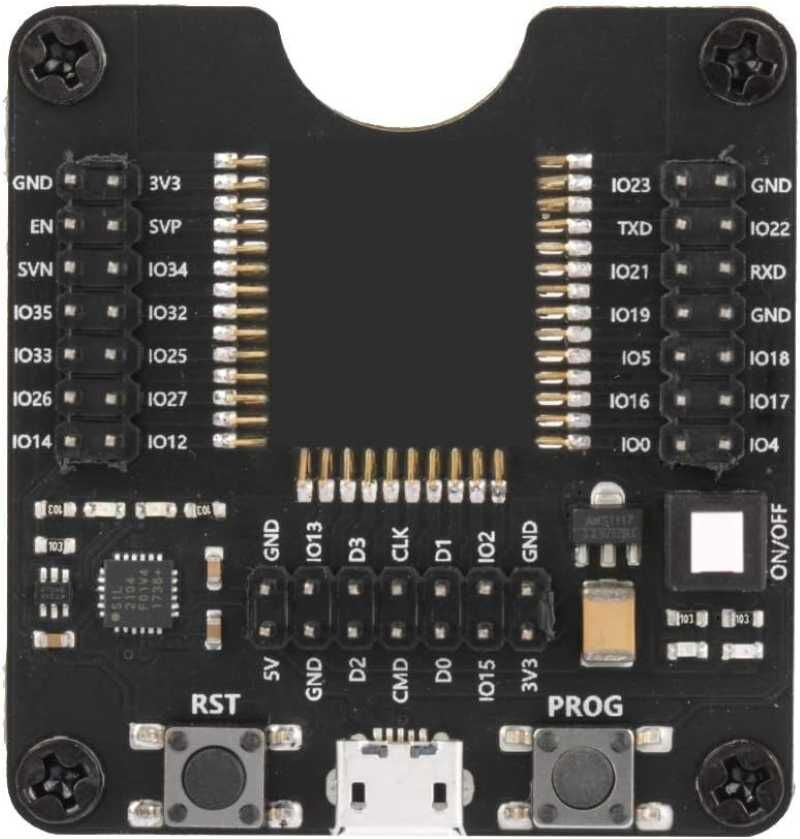

- 1 x ESP32 Programlama Test Kartı
