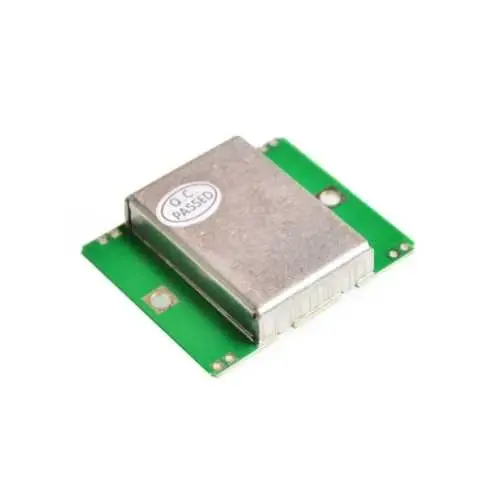

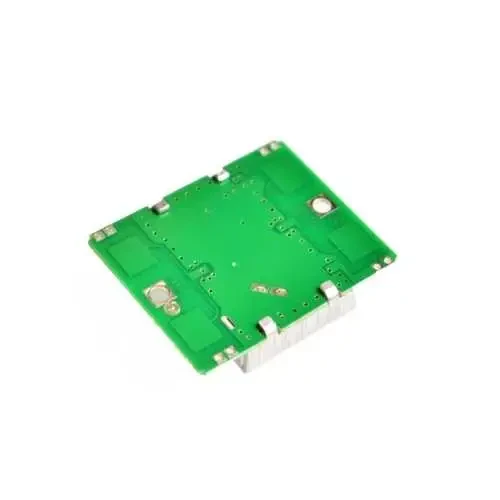

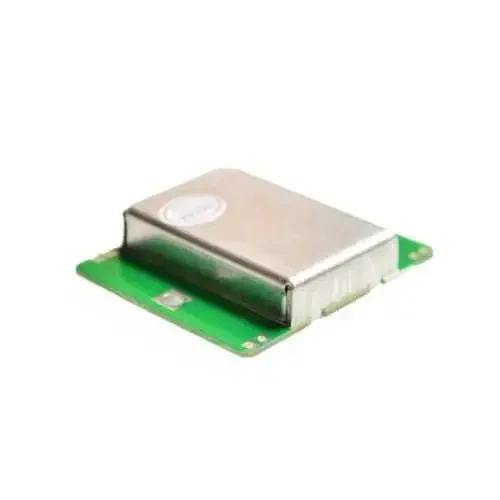

HB100 Mikrodalga Doppler Radar

Dopler radar modülü mikrodalga dopler etkisini kullanarak hareket eden nesneleri tespit etmeye yarar. Bu modülün otomatik kapı kontrolünde , güvenlik sistemlerinde , hareket kontrollü video sistemlerinde , otomatik tren sinyallerinde kullanım alanı vardır. HB100 çipi 10.525GHz mikrodalga standartını kullanır. Diğer nesne tespit yöntemleri ile karşılaştırıldığında bazı avantajları vardır: 1 temassız tespit, 2 çevre koşullarından bağımsız( sıcaklık , nem , ses, toz , ışık) , 3 Rf dalgalarıyla karışmama , çıkış sinyali insan sağlığına zarar vermemesi açısından küçüktür , 5 mesafe olarak 20 metreden fazla ölçüm yapabilir.

Dopler yöntemi temel olarak zamana bağlıdır, bir radyo dalgası bir cisimden geldiği zaman nesnenin hareketiyle farklı zamanlarda dalga frekans değişimine dayanır. Eğer nesne sabit duruyorsa sensöre gelen dalganın frekansı sabit olur. Nesne ilk hareket ettiği yönde hakeret ederse frekans artar , diğer yönde hareket ederse frekans azalmış olur.

Özellikler:

• Boyut:37mmX45mmX8mm
• Çip:HB100
• Çalışma voltajı: 5VDC
• Gönderici iletim frekansı: 10.525 GHz
• Gönderici frekans ayarı doğruluğu: 3MHz
• Çıkış gücü: en az 13dBm EIRP
• Akım tüketimi: 60mA en fazla , ortalama 37mA
• Harmonik yayma: <-10dBm
• Sinyal bant genişliği :5uSec
• Alıcı hassasiyeti: (10dB S / N oranı) 80Hz bant genişliğinde:-86dBm
• 80Hz e kadar bant genişliği dağınıklığı: 10uV
• Anten kazancı: 8dBi
• Dikey ışın genişliği: 36 derece
• Yatay ışın genişliği: 72 derece
• Ağırlık: 8gr

Kullanım Alanları:

• Kapı hareket kontrolü
• Güvenlik sistemleri
• Hareketli cisim takibi

Dokümanlar:

• Uygulama Notları
• Veri Kitapçığı

Paket İçeriği:

• 1x HB-100 Mikrodalga Kablosuz Dopler Radar Modülü
